OPT-M3528-29M M58 / M72 Objektiv
Hersteller-Artikelnummer: OPT-M3528-29M
Serie: 29-MP-Festbrennweiten
- Brennweite
- 35 mm
- Max. Sensorformat
- 1" | 4/3" | 44mm (5 µm)
- Anschluss
- M58 / M72
- Mindestobjektdistanz (MOD)
- 180 mm
- Blende
- F2.8 - F32
- Filtergewinde
- M58 × 0,75
- Auflösung
- 29 MP
- Fokusbereich (ab Objektivvorderseite)
- 180 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-M3528-29M |
|---|---|
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F2,8 – F32 |
| Bildkreis | Ø44 mm |
| Arbeitsabstand | 180 mm – ∞ |
| Abbildungsmaßstab | 0,1751 × bei WD 180 |
| Auflösungsvermögen | 5 µm |
| Verzeichnung | <0,4 % |
| Schnittweite | 27,9 mm |
| Wirksamer Durchmesser vorn | 44,5 mm |
| Wirksamer Durchmesser hinten | 31,0 mm |
| Anschluss | M58 / M72 |
| Gewicht | 0,65 kg |
| Abmessungen | 62 × 101,17 |
| Filtergewinde | M58×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Sensorformat | 1" | 4/3" | 44 mm |
| Bildwinkel je Sensorformat | 1" (12,8 × 9,6 × 16): 20,7°×15,6°×25,8° | 4/3" (18,88 × 10,6 × 21,6): 28,8°×21,8°×35,6° | 44 mm (36 × 24 × 43,3): 53,4°×41,3°×64,3° |
| Koaxiale Einkopplung | nein |
| Maximales Sichtfeld (H × V) | 20,7°×15,6° | 28,8°×21,8° | 53,4°×41,3° |
| Objektivbauart | Festbrennweite |
| Auflagemaß | 40 / 46,5 |
| Max. Sensorformat | 1" | 4/3" | 44 mm |
| Auflösung | 29 MP |
| Pixelgröße | 5 µm |
| Mindestobjektdistanz (MOD) | 180 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,4 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 101,17 mm |
| Durchmesser | Ø 62 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

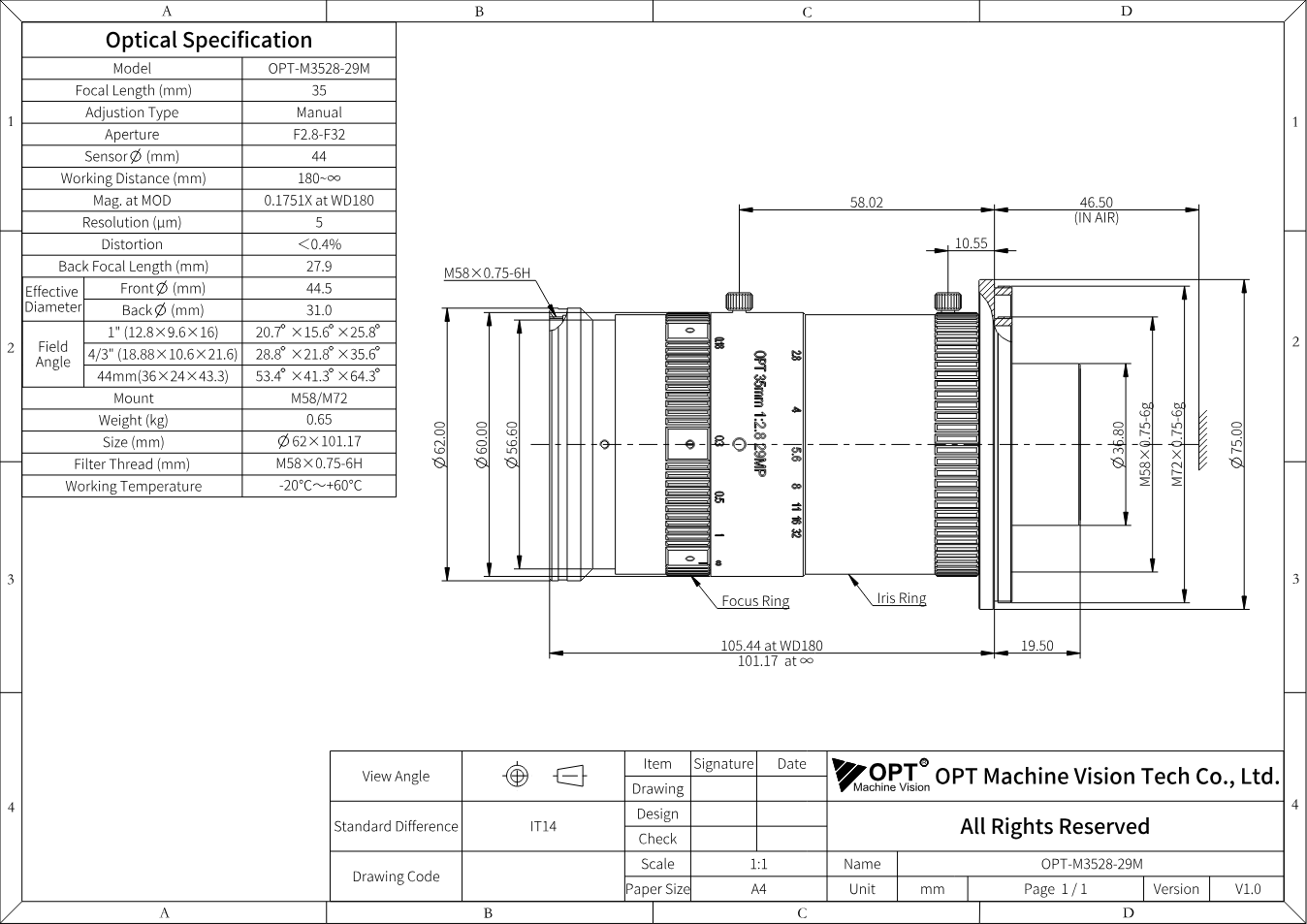

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-M3528-29M (PDF)
Datenblatt · EN · 316 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-M3528-29M
Datenblatt · EN · 228 KB
- Datenblatt herunterladen
29-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1 MB
Beschreibung
OPT-M3528-29M ist eine Festbrennweite aus der Serie „29-MP-Festbrennweiten“ von OPT: Brennweite 35 mm, Blende F2,8 - F32, Bildkreis Ø44 mm. Außerdem: Arbeitsabstand 180 mm - ∞, M58 / M72.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
Anschlussvariante des OPT-F3528-29M (M58 / M72); Optik identisch, Auflagemaß 40 / 46.5 mm laut OPT-Tabelle.
