OPT-TFL7528-29M TFL-Mount Objektiv
Hersteller-Artikelnummer: OPT-TFL7528-29M
Serie: 29-MP-Festbrennweiten
- Brennweite
- 75 mm
- Max. Sensorformat
- 1" | 4/3" | 44mm (5 µm)
- Anschluss
- TFL-Mount
- Mindestobjektdistanz (MOD)
- 300 mm
- Blende
- F2.8 - F32
- Filtergewinde
- M58 × 0,75
- Auflösung
- 29 MP
- Fokusbereich (ab Objektivvorderseite)
- 300 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-TFL7528-29M |
|---|---|
| Brennweite | 75 mm |
| Einstellung | manuell |
| Blende | F2,8 – F32 |
| Bildkreis | Ø44 mm |
| Arbeitsabstand | 300 mm – ∞ |
| Abbildungsmaßstab | 0,2718 × bei WD 300 |
| Auflösungsvermögen | 5 µm |
| Verzeichnung | <0,03 % |
| Schnittweite | 35,8 mm |
| Wirksamer Durchmesser vorn | 45,2 mm |
| Wirksamer Durchmesser hinten | 29,2 mm |
| Anschluss | TFL-Mount |
| Gewicht | 0,59 kg |
| Abmessungen | 62 × 144,6 |
| Filtergewinde | M58×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Sensorformat | 1" | 4/3" | 44 mm |
| Bildwinkel je Sensorformat | 1" (12,8 × 9,6 × 16): 9,8°×7,3°×12,2° | 4/3" (18,88 × 10,6 × 21,6): 13,7°×10,3°×17,1° | 44 mm (36 × 24 × 43,3): 26,4°×20,0°×32,7° |
| Koaxiale Einkopplung | nein |
| Maximales Sichtfeld (H × V) | 9,8°×7,3° | 13,7°×10,3 | 26,4°×20,0° |
| Objektivbauart | Festbrennweite |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1" | 4/3" | 44 mm |
| Auflösung | 29 MP |
| Pixelgröße | 5 µm |
| Mindestobjektdistanz (MOD) | 300 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,03 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 144,6 mm |
| Durchmesser | Ø 62 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

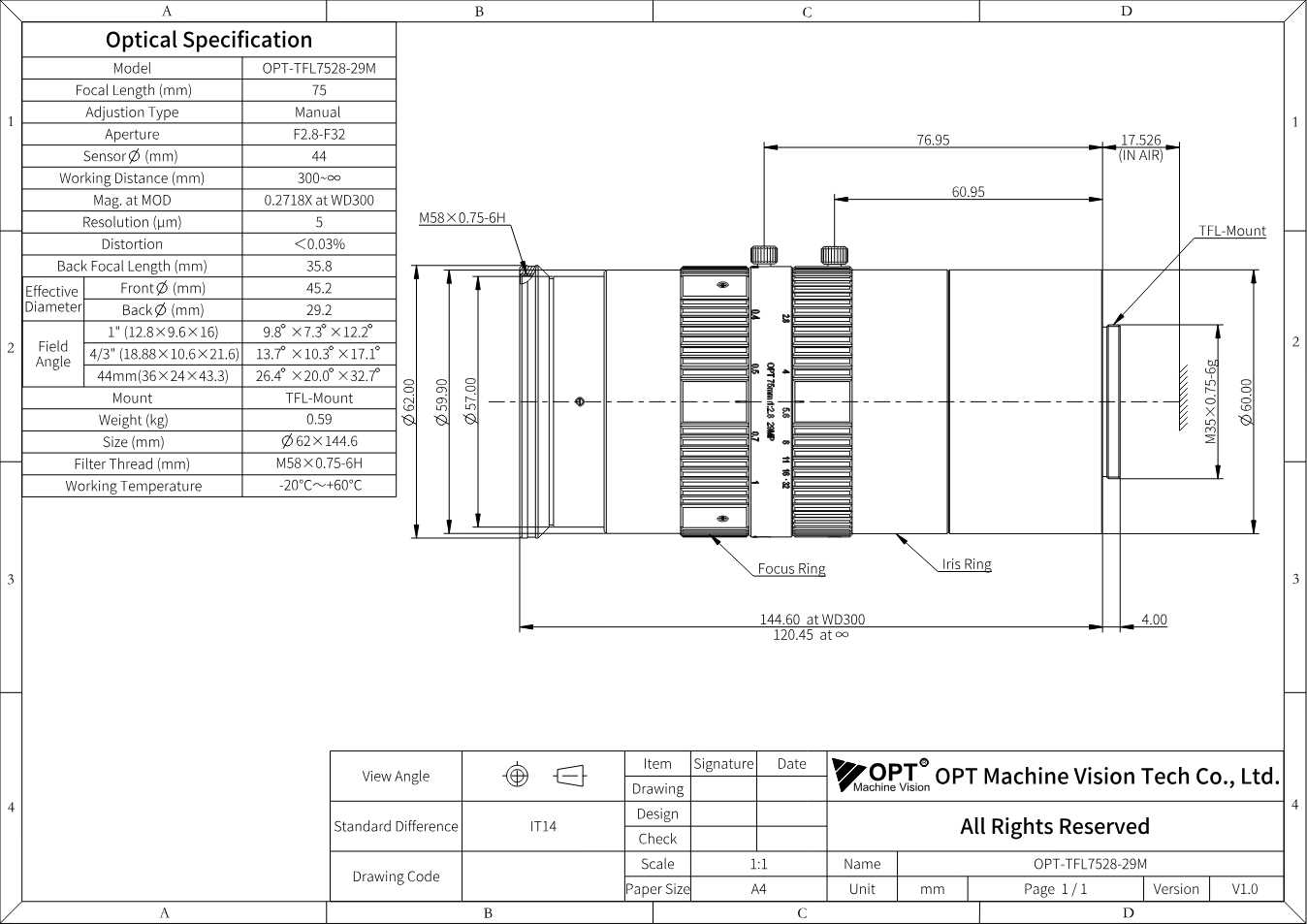

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-TFL7528-29M (PDF)
Datenblatt · EN · 310 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-TFL7528-29M
Datenblatt · EN · 369 KB
- Datenblatt herunterladen
29-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1358 KB
- Herunterladen
3D-Modell OPT-TFL7528-29M (STEP)
Technische Zeichnung · EN · 5852 KB
Beschreibung
Mit Brennweite 75 mm, Blende F2,8 - F32, Bildkreis Ø44 mm gehört OPT-TFL7528-29M zur Serie „29-MP-Festbrennweiten“ von OPT Machine Vision. Dazu kommen Arbeitsabstand 300 mm - ∞, TFL-Mount.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
Anschlussvariante des OPT-F7528-29M (TFL (M35×0.75)); Optik identisch, Auflagemaß 17.526 mm laut OPT-Tabelle.
