OPT-F2528-29M F-Mount Objektiv
Hersteller-Artikelnummer: OPT-F2528-29M
Serie: 29-MP-Festbrennweiten
- Brennweite
- 25 mm
- Max. Sensorformat
- 1" | 4/3" | 44mm (5 µm)
- Anschluss
- F-Mount
- Mindestobjektdistanz (MOD)
- 140 mm
- Blende
- F2.8 - F32
- Filtergewinde
- M77 × 0,75
- Auflösung
- 29 MP
- Fokusbereich (ab Objektivvorderseite)
- 140 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-F2528-29M |
|---|---|
| Brennweite | 25 mm |
| Einstellung | manuell |
| Blende | F2,8 – F32 |
| Bildkreis | Ø44 mm |
| Arbeitsabstand | 140 mm – ∞ |
| Abbildungsmaßstab | 0,1522 × bei WD 140 |
| Auflösungsvermögen | 5 µm |
| Verzeichnung | <0,9 % |
| Schnittweite | 26,4 mm |
| Wirksamer Durchmesser vorn | 53,0 mm |
| Wirksamer Durchmesser hinten | 26,0 mm |
| Anschluss | F-Mount |
| Gewicht | 0,71 kg |
| Abmessungen | 80 × 95,75 |
| Filtergewinde | M77×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Sensorformat | 1" | 4/3" | 44 mm |
| Bildwinkel je Sensorformat | 1" (12,8 × 9,6 × 16): 28,7°×21,7°×35,5° | 4/3" (18,88 × 10,6 × 21,6): 39,6°×30,2°×48,5° | 44 mm (36 × 24 × 43,3): 70,3°×55,7°×82,7° |
| Koaxiale Einkopplung | nein |
| Maximales Sichtfeld (H × V) | 28,7°× 21,7° | 39,6°× 30,2° | 70,3°× 55,7° |
| Auflagemaß | 46,5 mm |
| Objektivbauart | Festbrennweite |
| Max. Sensorformat | 1" | 4/3" | 44 mm |
| Auflösung | 29 MP |
| Pixelgröße | 5 µm |
| Mindestobjektdistanz (MOD) | 140 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,9 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 95,75 mm |
| Durchmesser | Ø 80 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

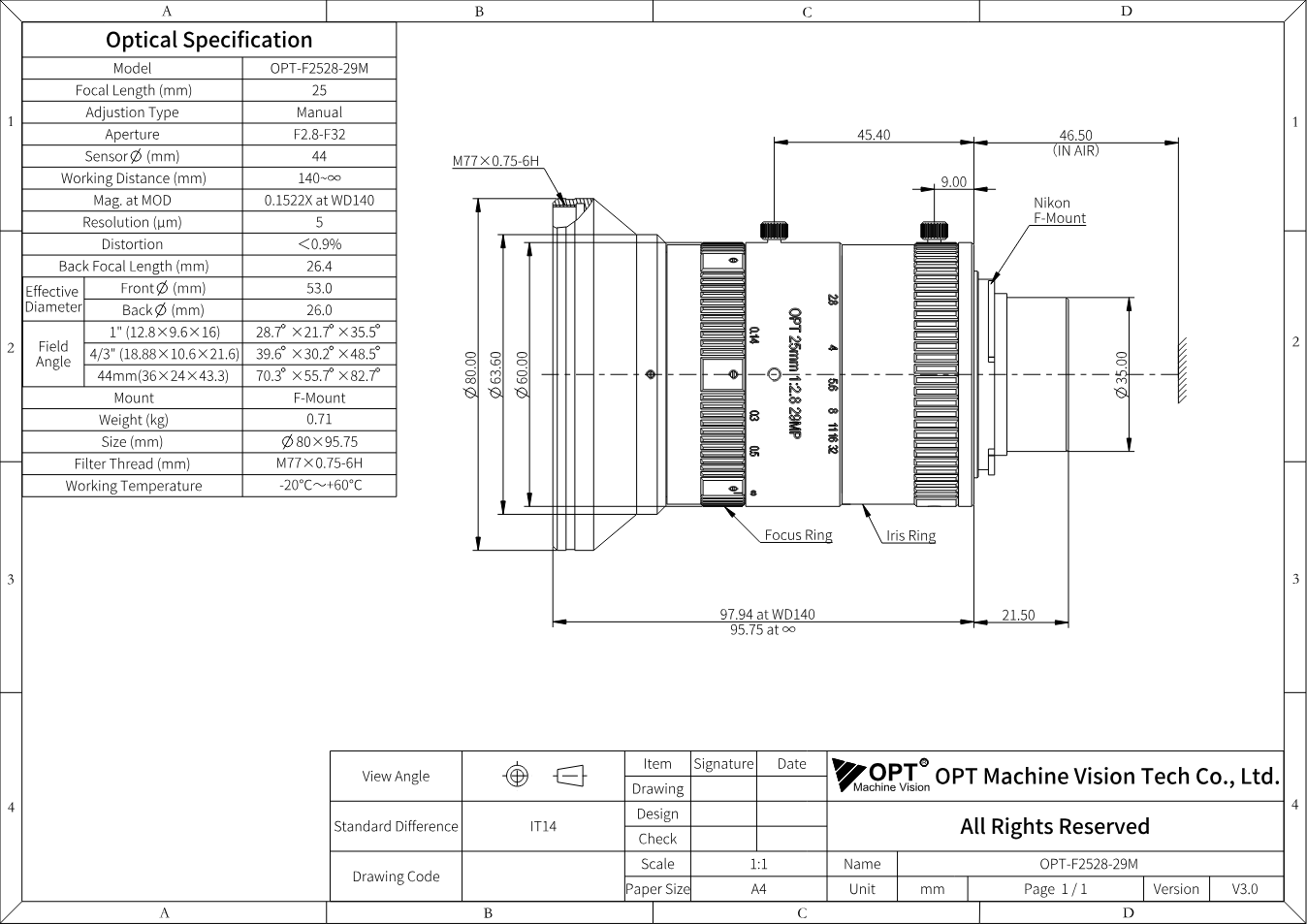

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-F2528-29M (PDF)
Datenblatt · EN · 332 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-F2528-29M
Datenblatt · EN · 263 KB
- Datenblatt herunterladen
29-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1358 KB
- Herunterladen
3D-Modell OPT-F2528-29M (STEP)
Technische Zeichnung · EN · 6689 KB
Beschreibung
OPT-F2528-29M, eine Festbrennweite der Serie „29-MP-Festbrennweiten“ von OPT, bringt Brennweite 25 mm, Blende F2,8 - F32, Bildkreis Ø44 mm mit. Außerdem: Arbeitsabstand 140 mm - ∞, F-Mount.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
