OPT-F5028-29M F-Mount Objektiv
Hersteller-Artikelnummer: OPT-F5028-29M
Serie: 29-MP-Festbrennweiten
- Brennweite
- 50 mm
- Max. Sensorformat
- 1" | 4/3" | 44mm (5 µm)
- Anschluss
- F-Mount
- Mindestobjektdistanz (MOD)
- 180 mm
- Blende
- F2.8 - F32
- Filtergewinde
- M58 × 0,75
- Auflösung
- 29 MP
- Fokusbereich (ab Objektivvorderseite)
- 180 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-F5028-29M |
|---|---|
| Brennweite | 50 mm |
| Einstellung | manuell |
| Blende | F2,8 – F32 |
| Bildkreis | Ø44 mm |
| Arbeitsabstand | 180 mm – ∞ |
| Abbildungsmaßstab | 0,2639 × bei WD 180 |
| Auflösungsvermögen | 5 µm |
| Verzeichnung | <0,2 % |
| Schnittweite | 36,1 mm |
| Wirksamer Durchmesser vorn | 43,0 mm |
| Wirksamer Durchmesser hinten | 29,0 mm |
| Anschluss | F-Mount |
| Gewicht | 0,59 kg |
| Abmessungen | 62 × 98,92 |
| Filtergewinde | M58×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Sensorformat | 1" | 4/3" | 44 mm |
| Bildwinkel je Sensorformat | 1" (12,8 × 9,6 × 16): 14,6°×11,0°×18,2° | 4/3" (18,88 × 10,6 × 21,6): 20,4°×15,4°×25,4° | 44 mm (36 × 24 × 43,3): 38,8°×29,6°×47,5° |
| Koaxiale Einkopplung | nein |
| Maximales Sichtfeld (H × V) | 14,6°×11,0° | 20,4°×15,4° | 38,8°×29,6° |
| Auflagemaß | 17,526 mm |
| Objektivbauart | Festbrennweite |
| Max. Sensorformat | 1" | 4/3" | 44 mm |
| Auflösung | 29 MP |
| Pixelgröße | 5 µm |
| Mindestobjektdistanz (MOD) | 180 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,2 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 98,92 mm |
| Durchmesser | Ø 62 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

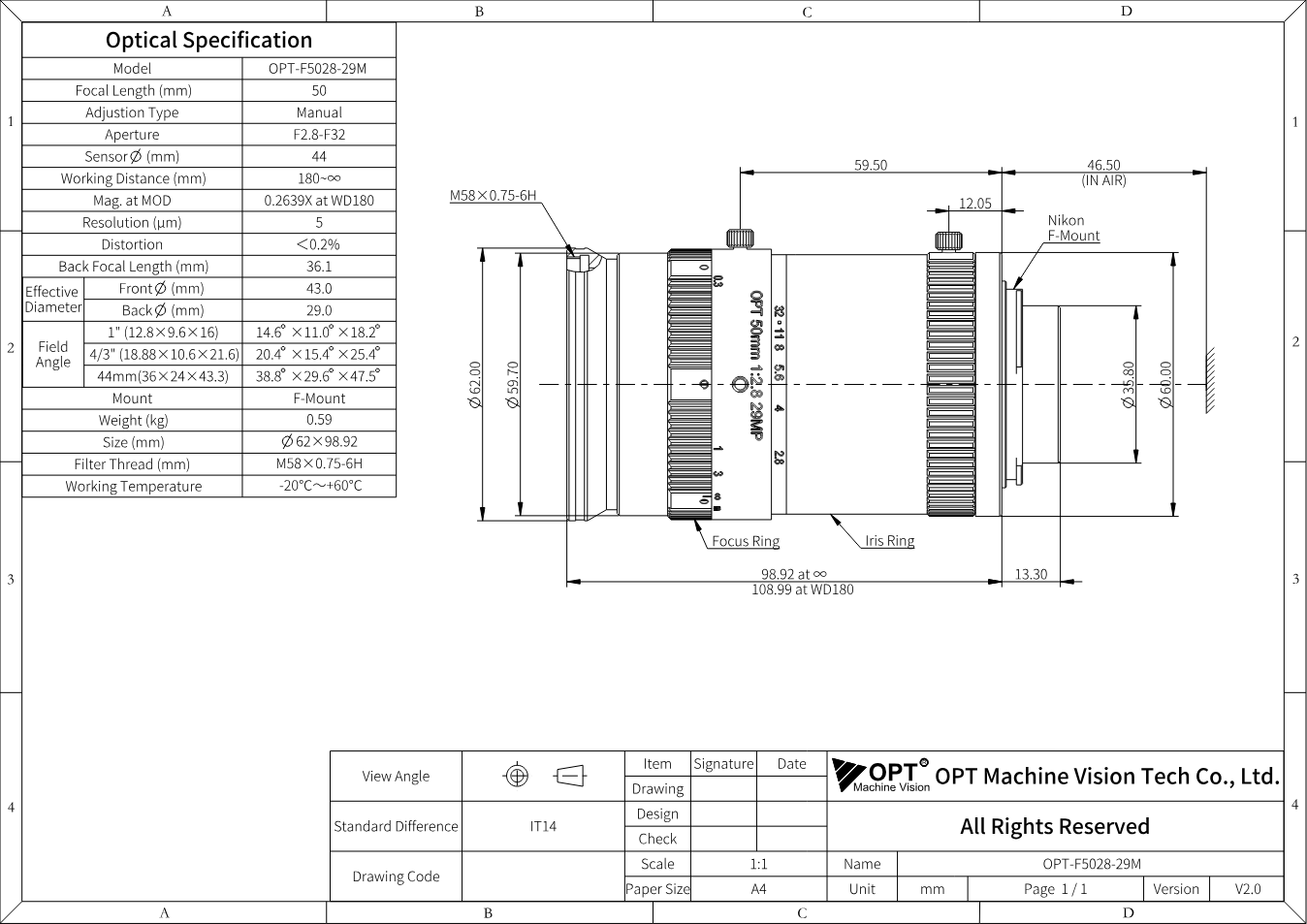

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-F5028-29M (PDF)
Datenblatt · EN · 297 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-F5028-29M
Datenblatt · EN · 264 KB
- Datenblatt herunterladen
29-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1358 KB
- Herunterladen
3D-Modell OPT-F5028-29M (STEP)
Technische Zeichnung · EN · 5699 KB
Beschreibung
OPT-F5028-29M, eine Festbrennweite der Serie „29-MP-Festbrennweiten“ von OPT, bringt Brennweite 50 mm, Blende F2,8 - F32, Bildkreis Ø44 mm mit. Außerdem: Arbeitsabstand 180 mm - ∞, F-Mount.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
