OPT
OPT-F3545-78M F-Mount Objektiv
Hersteller-Artikelnummer: OPT-F3545-78M
Serie: 78-MP-Festbrennweiten
- Brennweite
- 35 mm
- Anschluss
- F-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F4.5 - F32
- Filtergewinde
- M62 × 0,75
- Auflösung
- 78 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-F3545-78M |
|---|---|
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F4,5 – F32 |
| Bildkreis | Ø44 mm |
| Arbeitsabstand | 100 mm – ∞ |
| Auflösungsvermögen | 3,2 µm |
| Wirksamer Durchmesser vorn | 51,0 mm |
| Wirksamer Durchmesser hinten | 29,7 mm |
| Schnittweite | 37,71 mm |
| Anschluss | F-Mount |
| Gewicht | 0,93 kg |
| Abmessungen | 65 × 122,9 |
| Filtergewinde | M62×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Abbildungsmaßstab | 0,246 × bei WD 100 | 0,186 × bei WD 150 | 0,150 × bei WD 200 | 0,107 × bei WD 300 | 0,084 × bei WD 400 | 0,069 × bei WD 500 | 0,050 × bei WD 700 | 0,036 × bei WD 1000 |
| Verzeichnung | <1,92 % bei WD 100 | <1,25 % bei WD 200 | <1,00 % bei WD 300 | <0,80 % bei WD 500 |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 46,5 mm |
| Objektivbauart | Festbrennweite |
| Max. Sensorformat | Nicht angegeben |
| Auflösung | 78 MP |
| Pixelgröße | 3,2 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 1,92 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 122,9 mm |
| Durchmesser | Ø 65 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

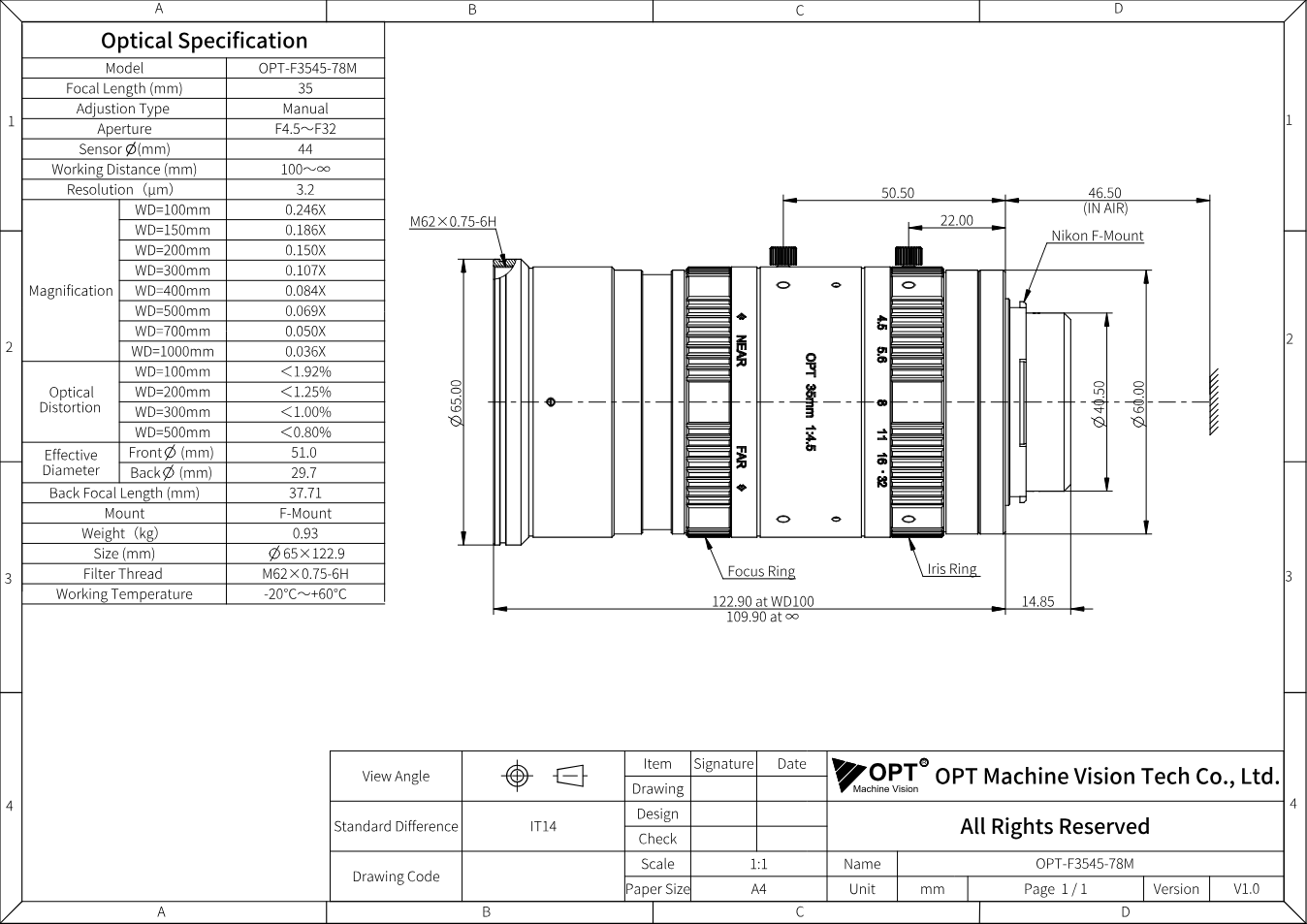

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-F3545-78M (PDF)
Datenblatt · EN · 274 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-F3545-78M
Datenblatt · EN · 3146 KB
- Datenblatt herunterladen
78-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1390 KB
- Herunterladen
3D-Modell OPT-F3545-78M (STEP)
Technische Zeichnung · EN · 4998 KB
Beschreibung
OPT-F3545-78M, eine Festbrennweite der Serie „78-MP-Festbrennweiten“ von OPT, bringt Brennweite 35 mm, Blende F4,5 - F32, Bildkreis Ø44 mm mit. Außerdem: Arbeitsabstand 100 mm - ∞, F-Mount.
Die 78-MP-Serie bedient Vollformatsensoren bis Ø44 mm mit Pixeln ab 3,2 µm und löst über das ganze Feld bis 160 lp/mm auf. Die Vergütung deckt 400 bis 1000 nm ab, die schwebende Fokussierung sichert die Leistung über einen weiten Arbeitsabstand. Gedacht für Kameras der 60- bis 80-Megapixel-Klasse in der Halbleiter-, Display- und Präzisionsvermessung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
