Spot light BEK-PM12-G1T-BS
Manufacturer part number: BEK-PM12-G1T-BS
Series: BEK-PM12
- Spot type
- Point / mini spot
- Beam / divergence angle
- 25°
- Light exit
- Ø 10 mm
- Light color
- Red, 625 nm
- Operating mode
- Continuous
- Drive
- Integrated driver
- Connection
- Connector, M12 x 1, 4-pin
Price and availability on request
Request this item directly by email
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedTechnical data
| Manufacturer part number | BEK-PM12-G1T-BS |
|---|---|
| Elektrische Merkmale: Betriebsspannung | 10 … 30 V DC (Supply Class 2) |
| Elektrische Merkmale: Leerlaufstrom (max.) | 80 mA (10 V DC) |
| Elektrische Merkmale: Leistung | 0.75 W (24 V DC) |
| Elektrische Merkmale: Verpolschutz | Yes |
| Mechanische Merkmale: Leuchtfläche | Ø 10 mm |
| Mechanische Merkmale: Gewinde | M12 |
| Mechanische Merkmale: Lichtaustritt | axial |
| Mechanische Merkmale: Gehäusematerial | Brass (CuZn, nickel-plated) |
| Mechanische Merkmale: Material | PMMA (Schutzoptik) |
| Zertifizierungen, Zulassungen: Schutzklasse | III, operation on safety extra-low voltage |
| Zertifizierungen, Zulassungen: Risikogruppe (DIN EN 62471) | Exempt group |
| Zertifizierungen, Zulassungen: Zulassungen | UL |
| Allgemeine Merkmale: Bauform | Threaded barrel |
| Allgemeine Merkmale: Besonderheiten | Triggereingang |
| Ausgang, Eingang, Schnittstelle: Triggereingang High Pegel | > 4.0 V (lighting OFF) |
| Ausgang, Eingang, Schnittstelle: Triggereingang Low Pegel | < 3.0 V (lighting ON) |
| Optische Daten: Lichtquelle | LED |
| Optische Daten: Farbe | Red |
| Optische Daten: Wellenlänge | 625 nm |
| Optische Daten: Abstrahlwinkel FWHM | 25° |
| Optische Daten: Beleuchtungsstärke | 1.70 kLx (100.0 mm) 450 Lux (200.0 mm) 75.0 Lux (500.0 mm) |
| Anzeige, Bedienung: Regelung | Integrated power control |
| Zeitverhalten: Einschaltverzögerung (Trig.) | 0.012 ms |
| Zeitverhalten: Ausschaltverzögerung (Trig.) | 0.012 ms |
| Umgebungsbedingungen: Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1.0 mm |
| Umgebungsbedingungen: Umgebungstemperatur Betrieb | 0 … +40 °C |
| Umgebungsbedingungen: Schutzart | IP 65 / IP 67 |
| Elektrischer Anschluss: Anschluss | Connector, M12 x 1, 4-pin |
| Zubehör: Anschlusskabel | VK … |
Data according to the manufacturer's documentation. The current manufacturer datasheet, quotation and order confirmation are authoritative. Errors and changes excepted.

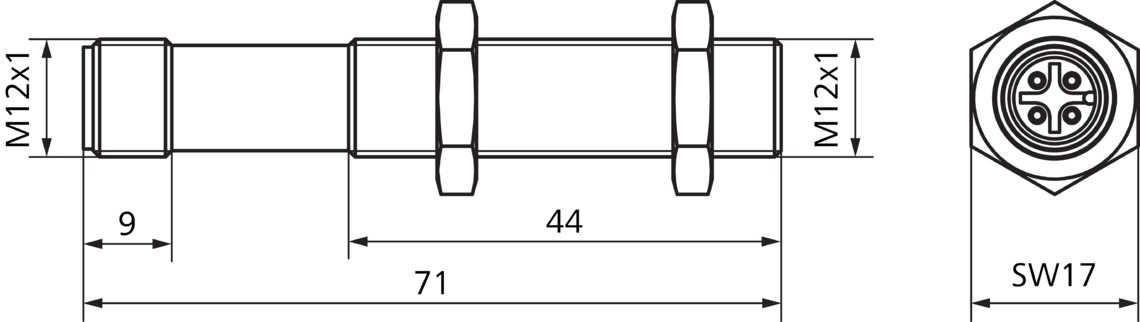

Dimensional drawing
Documents
- Download datasheet
Datasheet BEK-PM12-G1T-BS
Datasheet · DE · 9071 KB
- Download
BEK-PM12-GxT-BS (STP)
Technical drawing · DE · 204 KB
- Download
BEK-PM12-GxT-BS (IGS)
Technical drawing · DE · 634 KB
Accessories
Power / I/O cables(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-pin, A-coded · 2500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-pin, A-coded · 5000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-pin, A-coded · 10000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-pin, A-coded · 15000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-pin, A-coded · 2500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-pin, A-coded · 5000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-pin, A-coded · 10000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-pin, A-coded · 15000 mm
Halterung / Stand(1)
Description
This spot light from di-soric carries the model number BEK-PM12-G1T-BS. Supply voltage is 10 to 30 V DC (Versorgungsklasse 2); power consumption is 0.75 W. The illuminated surface measures Ø 10 mm; the beam angle is 25°. Connection is made through a 4-pin M12×1 connector; the protective optic is PMMA. It emits red light at 625 nm.
