HIKROBOT

Zeilenkamera MV-CL082-91F2M

Hersteller-Artikelnummer: MV-CL082-91F2M · 306302172

Schnittstelle: XoFLink
Zeilenauflösung: 8K
Auflösung: 8192 × 2
Pixelgröße: 7 µm × 7 µm
Max. Zeilenrate: 200 kHz
Mono / Color: Mono
Objektivanschluss: M72 × 0,75
Sensortyp: CMOS
Dimensionen: 132 × 76 × 57,4 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CL082-91F2M
Sensortyp	CMOS
Pixelgröße	7 µm × 7 µm
Auflösung	8192 × 2
Bildmodus	Unterstützt 1-Line, 2-TDI
Max. Zeilenrate	200 kHz (1-Line), 100 kHz (2-TDI)
Dynamikbereich	63.4 dB
Signal-Rausch-Verhältnis (SNR)	40.8 dB
Gain (Verstärkung)	1.0 ×
Belichtungszeit	3 µs bis 10 ms
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich, Triggerbreiten-Belichtung
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale Bildspiegelung
Triggermodus	External trigger, internal trigger
Externer Triggermodus	Line trigger, frame trigger, line + frame trigger
Schnittstelle	2LC fiber connector
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) single-ended oder differenziell.
Stromversorgung	12 VDC bis 24 VDC
Leistungsaufnahme	typ. 14 W @ 24 VDC
Objektivanschluss	M72*0.75, Auflagemaß 12 mm, applicable bis F-mount via lens adapter
Abmessungen	132 mm × 76 mm × 57,4 mm (5.2" × 3.0" × 2.3")
Gewicht	ca. 600 g (1,3 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–20 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	5 % RH bis 90 % RH (nicht kondensierend)
Software	MVS
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11
Kompatibilität	XoFLink, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

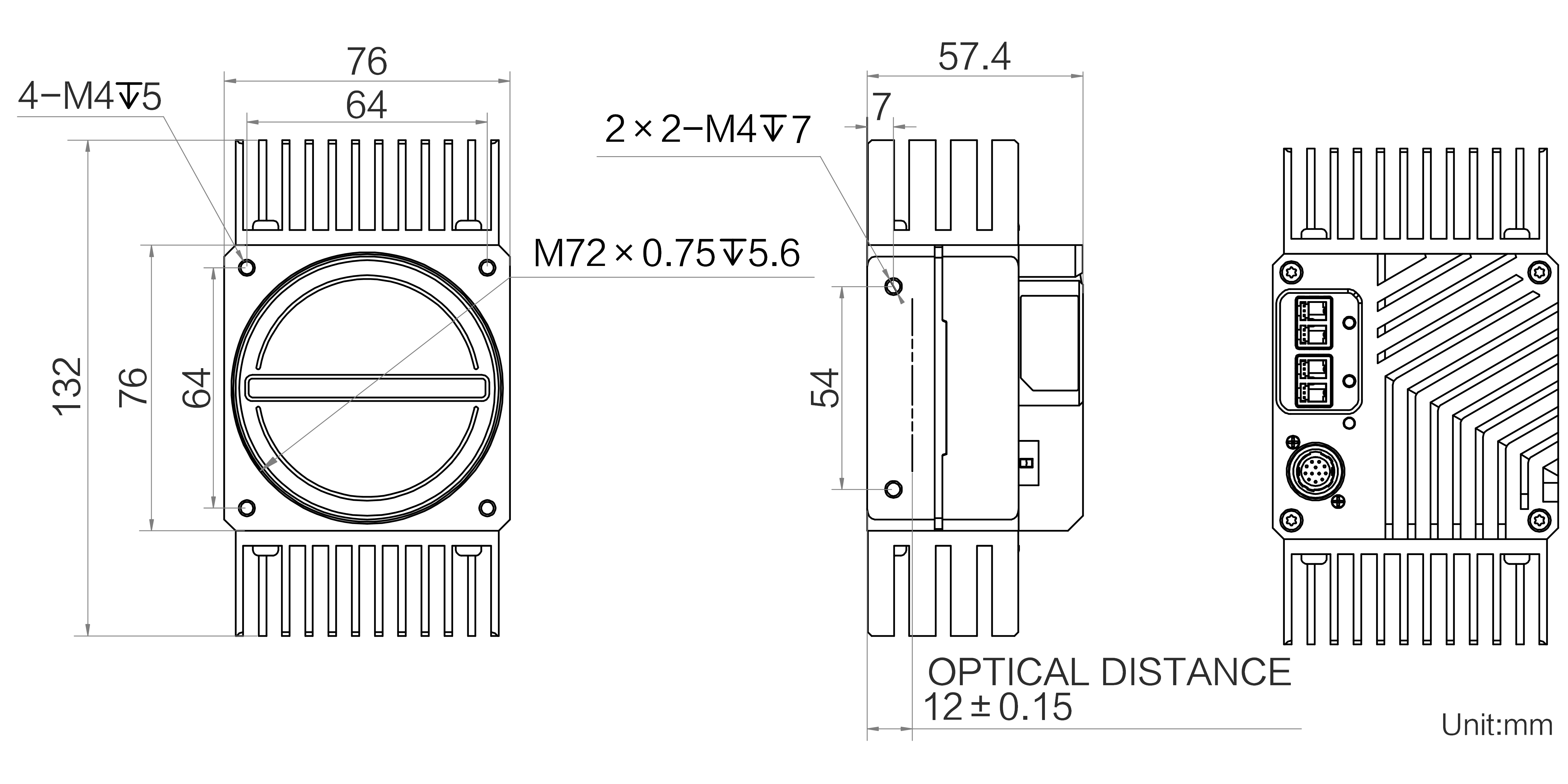

Maßzeichnung

Dokumente

Datenblatt Hikrobot Zeilenkamera MV-CL082-91F2M
Datenblatt · EN · 459 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL082-91F2M
Technische Zeichnung · EN · 1176 KB
Herunterladen
Software / Firmware V4.1.1 Hikrobot Zeilenkamera MV-CL082-91F2M
Software / Firmware · EN · 9021 KB
Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL082-91F2M
Handbuch · EN · 4871 KB
Herunterladen

Beschreibung

8K XoF-Zeilenkamera HikRobot MV-CL082-91F2M (Monochrom)

Mit einer maximalen Zeilenrate von 200 kHz bei Mono 8 bietet die Kamera herausragende Geschwindigkeit und Präzision bei der Datenerfassung. Dank des hohen Dynamikbereichs von 63,4 dB und eines Signal-Rausch-Verhältnisses von 40,8 dB liefert sie klare, detailreiche Bilder auch bei schwierigen Lichtbedingungen.

Die Hikrobot Zeilenkamera MV-CL082-91F2M verfügt über ein 2LC-Faserinterface für eine stabile Hochgeschwindigkeitsdatenübertragung sowie über ein bidirektionales I/O-Design, das eine flexible Integration in industrielle Systeme ermöglicht. Mit einem Leistungsbedarf von nur 14 W @ 24 VDC ist sie zudem energieeffizient.

Das robuste M72×0.75-Gehäuse mit IP40-Schutz sorgt für Zuverlässigkeit im industriellen Einsatz. Mit kompakten Abmessungen von 132 × 76 × 57,4 mm und einem Gewicht von 600 g lässt sich die Kamera einfach in bestehende Systeme integrieren.

Die Hikrobot Zeilenkamera MV-CL082-91F2M ist kompatibel mit dem GenICam-Standard und unterstützt MVS-Software unter Windows XP/7/10. Durch ihre Kombination aus hoher Geschwindigkeit, exzellenter Bildqualität und kompakter Bauweise ist sie die ideale Wahl für Hochgeschwindigkeits-Inspektionen, Leiterplattenprüfung, Druckkontrolle und Präzisionsmessungen.

- Verwendet mehrere ISP-Funktionen wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.

- Verfügt über einen 20G-Glasfaseranschluss zur schnellen Datenübertragung.

- Unterstützt mehrere Belichtungs- und Aufnahmeverfahren.

- Unterstützt 2-TDI mit einer maximalen Zeilenrate von 200 kHz.

- Besitzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign.

- Kompaktes Design und flexible Installationsmöglichkeiten.

Die CL-Serie von HikRobot

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.

*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
