HIKROBOT

Zeilenkamera MV-CL042-91FC

Hersteller-Artikelnummer: MV-CL042-91FC · 306302453

Schnittstelle: XoFLink
Zeilenauflösung: 4K
Auflösung: 4096 × 2
Pixelgröße: 7 µm × 7 µm
Max. Zeilenrate: 100 kHz
Mono / Color: Farbe
Objektivanschluss: M42 × 1
Sensortyp: CMOS
Dimensionen: 101,2 × 62 × 70,7 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CL042-91FC
Sensortyp	CMOS
Pixelgröße	7 µm × 7 µm
Auflösung	4096 × 2
Bildmodus	Unterstützt 1-Line
Max. Zeilenrate	Standardmodus: 98 kHz @ RGB 8/BGR 8, 100 kHz @ Mono 8/10/12/Bayer RG 8/10/12/Bayer RBGG 8 Line rate after ROI: 100 kHz
Dynamikbereich	65.6 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 ×
Belichtungszeit	3 µs bis 10 ms
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Bayer RG 8/10/12, Bayer RBGG 8, RGB 8, BGR 8, Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale Bildspiegelung
Triggermodus	External trigger, internal trigger
Externer Triggermodus	Line trigger, frame trigger, line + frame trigger
Schnittstelle	LC fiber connector
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) single-ended oder differenziell.
Stromversorgung	12 VDC bis 24 VDC
Leistungsaufnahme	typ. 9 W @ 12 VDC
Objektivanschluss	M42*1.0, Auflagemaß 12 mm, applicable bis F-mount via lens adapter
Abmessungen	101,2 mm × 62 mm × 70,7 mm (4.0" × 2.4" × 2.8")
Gewicht	ca. 300 g (0,7 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–20 °C bis 55 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	5 % bis 90 % RH (nicht kondensierend)
Software	MVS
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11
Kompatibilität	XoFLink, GenICam
Zertifizierung	CE, RoHS, KC
Mono / Color	Farbe

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

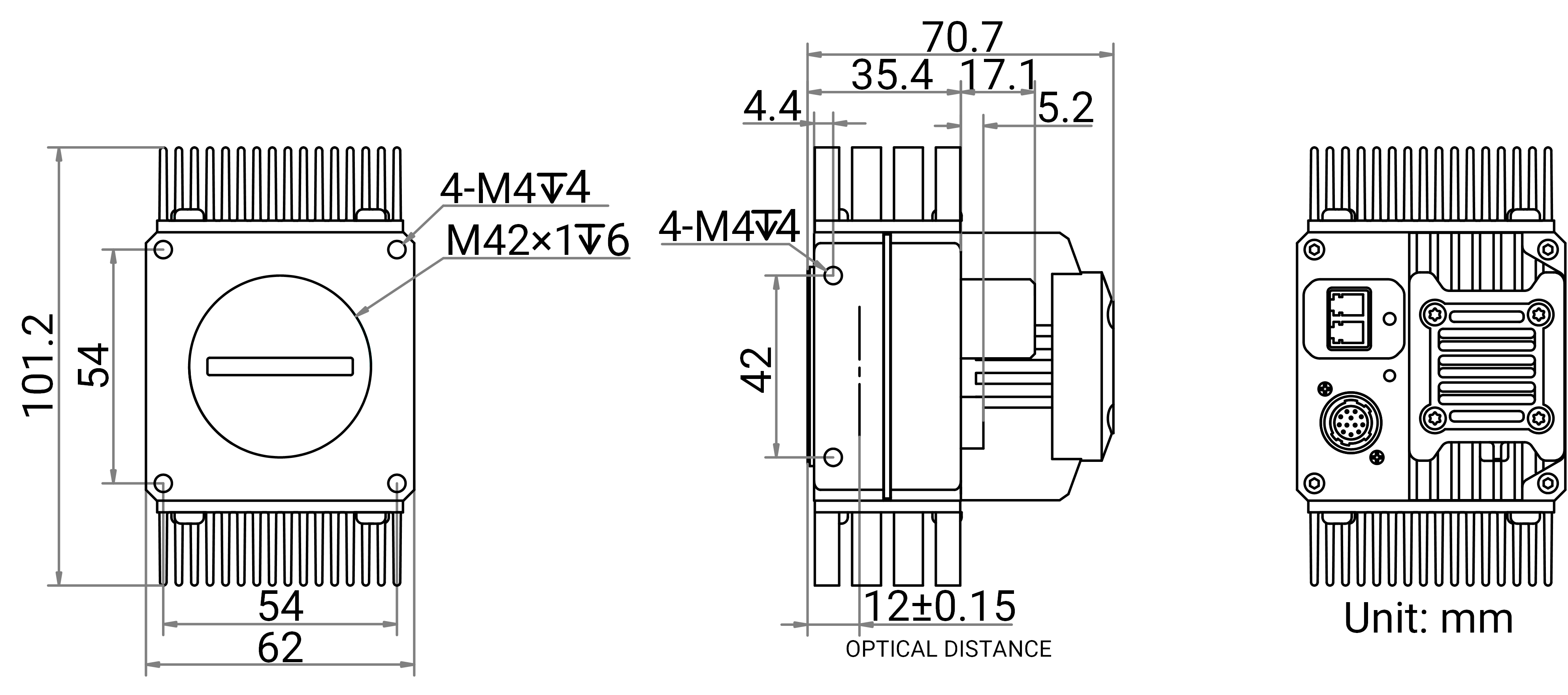

Maßzeichnung

Dokumente

Datenblatt Hikrobot Zeilenkamera MV-CL042-91FC
Datenblatt · EN · 545 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL042-91FC
Technische Zeichnung · EN · 3053 KB
Herunterladen
Software / Firmware V4.1.1 Hikrobot Zeilenkamera MV-CL042-91FC
Software / Firmware · EN · 7306 KB
Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL042-91FC
Handbuch · EN · 4871 KB
Herunterladen

Beschreibung

4K XoF-Zeilenkamera HikRobot MV-CL042-91FC (Farbe)

Die Hikrobot Zeilenkamera MV-CL042-91FC unterstützt verschiedene Pixelformate wie Bayer RG/BGR/RGB 8/10/12 sowie Mono-Modi und bietet eine flexible Belichtungssteuerung (3 µs bis 10 ms) mit internem oder externem Trigger. Durch einen hohen Dynamikbereich von 65,6 dB und ein Signal-Rausch-Verhältnis von 40 dB gewährleistet sie präzise und kontrastreiche Aufnahmen, selbst unter schwierigen Lichtbedingungen.

Mit ihrem LC-Faseranschluss (XoFLink) bietet die MV-CL042-91FC eine besonders schnelle und stabile Datenübertragung bei hoher Bandbreite. Das M42-Objektivgewinde und das kompakte, robuste Gehäuse (101,2 × 62 × 70,7 mm, IP40) ermöglichen eine flexible Integration in industrielle Umgebungen.

Die Kamera ist kompatibel mit XoFLink und GenICam und kann über die Software MVS einfach konfiguriert und gesteuert werden. Damit ist die Hikrobot Zeilenkamera MV-CL042-91FC eine zuverlässige, vielseitige Lösung für anspruchsvolle Farbzeilen-Scan-Anwendungen in der industriellen Bildverarbeitung.

- Verwendet mehrere ISP-Technologien wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.

- Verfügt über einen XoF-Glasfaseranschluss mit 10 GB Bandbreite.

- Unterstützt verschiedene Belichtungs- und Aufnahmemethoden mit einer maximalen Zeilenrate von 100 kHz.

- Nutzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign.

- Kompaktes Design und flexible Installationsmöglichkeiten.

Die CL-Serie von HikRobot

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.

*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
