HIKROBOT

Zeilenkamera MV-CL082-91F1M

Hersteller-Artikelnummer: MV-CL082-91F1M · 306302444

Schnittstelle: XoFLink
Zeilenauflösung: 8K
Auflösung: 8192 × 2
Pixelgröße: 7 µm × 7 µm
Max. Zeilenrate: 146 kHz
Mono / Color: Mono
Objektivanschluss: M72 × 0,75
Sensortyp: CMOS
Dimensionen: 132 × 76 × 57,4 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CL082-91F1M
Sensortyp	CMOS
Pixelgröße	7 µm × 7 µm
Auflösung	8192 × 2
Bildmodus	Unterstützt 1-Line, 2-TDI
Max. Zeilenrate	146 kHz (1-Line), 100 kHz (2-TDI)
Dynamikbereich	63.4 dB
Signal-Rausch-Verhältnis (SNR)	40.8 dB
Gain (Verstärkung)	1.0 ×
Belichtungszeit	3 µs bis 10 ms
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich, Triggerbreiten-Belichtung
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale Bildspiegelung
Triggermodus	External trigger, internal trigger
Externer Triggermodus	Line trigger, frame trigger, line + frame trigger
Schnittstelle	LC fiber connector
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) single-ended oder differenziell.
Stromversorgung	12 VDC bis 24 VDC
Leistungsaufnahme	typ. 11.1 W @ 24 VDC
Objektivanschluss	M72*0.75, Auflagemaß 12 mm, applicable bis F-mount via lens adapter
Abmessungen	132 mm × 76 mm × 57,4 mm (5.2" × 3.0" × 2.3")
Gewicht	ca. 600 g (1,3 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–20 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	5 % RH bis 90 % RH (nicht kondensierend)
Software	MVS
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11
Kompatibilität	XoFLink, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

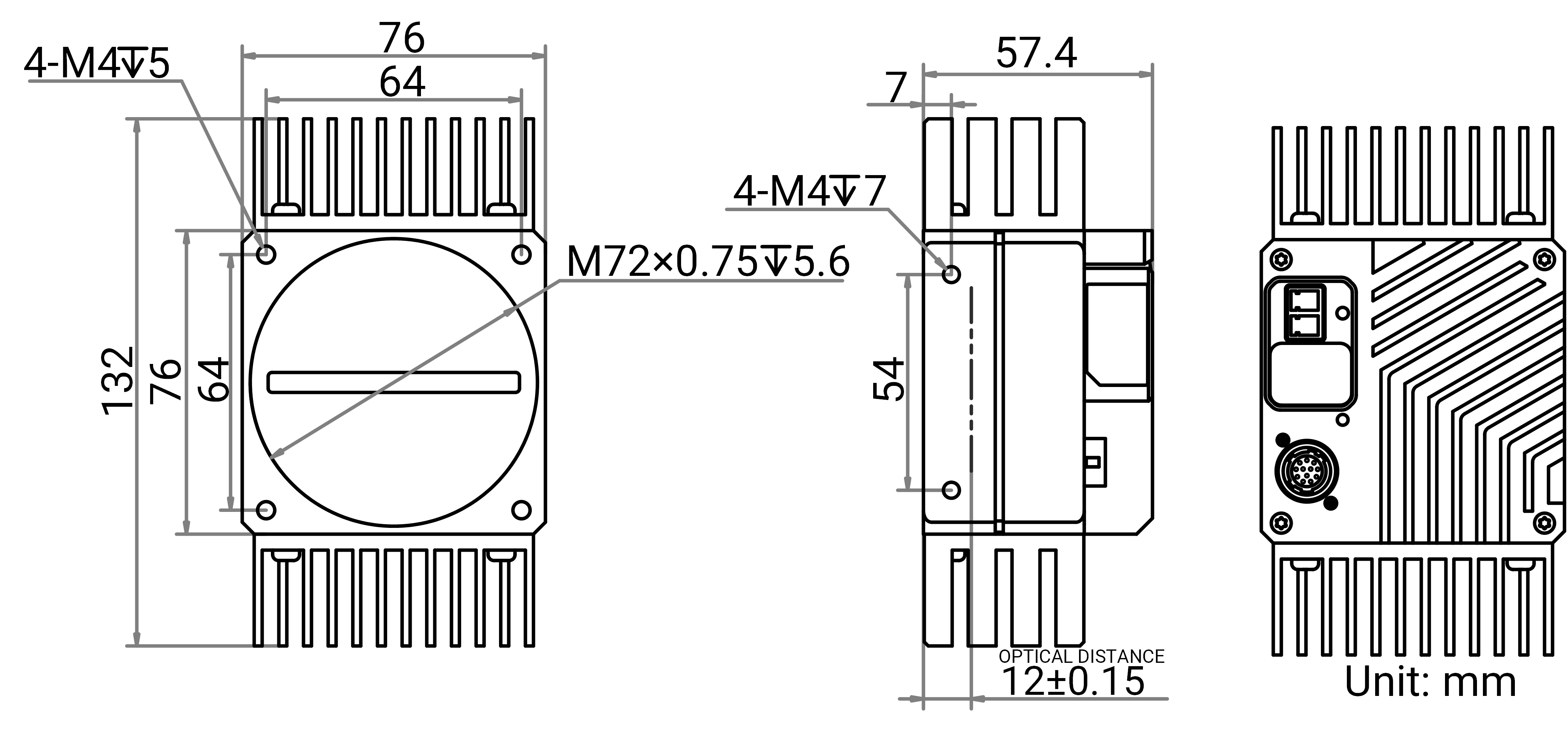

Maßzeichnung

Dokumente

Datenblatt Hikrobot Zeilenkamera MV-CL082-91F1M
Datenblatt · EN · 425 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL082-91F1M
Technische Zeichnung · EN · 3234 KB
Herunterladen
Software / Firmware V4.1.1 Hikrobot Zeilenkamera MV-CL082-91F1M
Software / Firmware · EN · 9021 KB
Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL082-91F1M
Handbuch · EN · 4871 KB
Herunterladen

Beschreibung

8K XoF-Zeilenkamera HikRobot MV-CL082-91F1M (Monochrom)

Mit einer maximalen Zeilenrate von 146 kHz (1-Line) und 100 kHz (2-TDI) bietet die Hikrobot Zeilenkamera MV-CL082-91F1M außergewöhnliche Leistungsfähigkeit für Anwendungen wie Oberflächeninspektion, Druckbildkontrolle oder Hochgeschwindigkeits-Scanning. Der hohe Dynamikbereich von 63,4 dB und ein SNR von 40,8 dB gewährleisten klare Bilder selbst bei anspruchsvollen Lichtverhältnissen.

Die MV-CL082-91F1M unterstützt verschiedene Belichtungsmodi (Off/Once/Continuous) sowie Trigger-Breiten-Belichtung und bietet vielseitige Trigger-Optionen (intern, extern, Linien- oder Frame-Trigger). Ihr bidirektionales I/O-Design mit 12-poligem Anschluss ermöglicht flexible Signalsteuerung und Systemintegration.

Dank des LC-Glasfaseranschlusses, der leistungsstarken Datenübertragung und des robusten Gehäuses (IP40, 132 × 76 × 57,4 mm) eignet sich die Kamera ideal für industrielle Umgebungen. Sie ist kompatibel mit GenICam und nutzt ein eigenentwickeltes Protokoll, wodurch sie sich nahtlos in bestehende Bildverarbeitungssysteme integrieren lässt.

Mit ihrer hohen Geschwindigkeit, Zuverlässigkeit und kompakten Bauweise ist die Hikrobot Zeilenkamera MV-CL082-91F1M die perfekte Wahl für anspruchsvolle Inspektions- und Qualitätskontrollanwendungen.

- Verwendet mehrere ISP-Funktionen wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.

- Verfügt über einen XoF-Glasfaseranschluss mit einer Bandbreite von 10 GB.

- Unterstützt mehrere Belichtungs- und Aufnahmeverfahren.

- Unterstützt 2-TDI mit einer maximalen Zeilenrate von 146 kHz.

- Besitzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign.

- Kompaktes Design und flexible Installationsmöglichkeiten.

Die CL-Serie von HikRobot

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.

*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
