HIKROBOT

Zeilenkamera MV-CL042-91FM

Hersteller-Artikelnummer: MV-CL042-91FM · 306303204

Schnittstelle: XoFLink
Zeilenauflösung: 4K
Auflösung: 4096 × 2
Pixelgröße: 7 µm × 7 µm
Max. Zeilenrate: 195 kHz
Mono / Color: Mono
Objektivanschluss: M42 × 1
Sensortyp: CMOS
Dimensionen: 101,2 × 62 × 70,7 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CL042-91FM
Sensortyp	CMOS
Pixelgröße	7 µm × 7 µm
Auflösung	4096 × 2
Bildmodus	Unterstützt 1-Line, 2-TDI
Max. Zeilenrate	195 kHz (1-Line), 100 kHz (2-TDI)
Dynamikbereich	67.6 dB
Signal-Rausch-Verhältnis (SNR)	40.1 dB
Gain (Verstärkung)	1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 ×
Belichtungszeit	3 µs bis 10 ms
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale Bildspiegelung
Triggermodus	External trigger, internal trigger
Externer Triggermodus	Line trigger, frame trigger, line + frame trigger
Schnittstelle	LC fiber connector
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) single-ended oder differenziell.
Stromversorgung	12 VDC bis 24 VDC
Leistungsaufnahme	typ. 8.8 W @ 12 VDC
Objektivanschluss	M42*1.0, flange focal length 12 mm, applicable bis F-mount via lens adapter
Abmessungen	101,2 mm × 62 mm × 70,7 mm (4.0" × 2.4" × 2.8")
Gewicht	ca. 300 g (0,7 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–20 °C bis 55 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	5 % RH bis 90 % RH (nicht kondensierend)
Software	MVS
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11
Kompatibilität	XoFLink, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

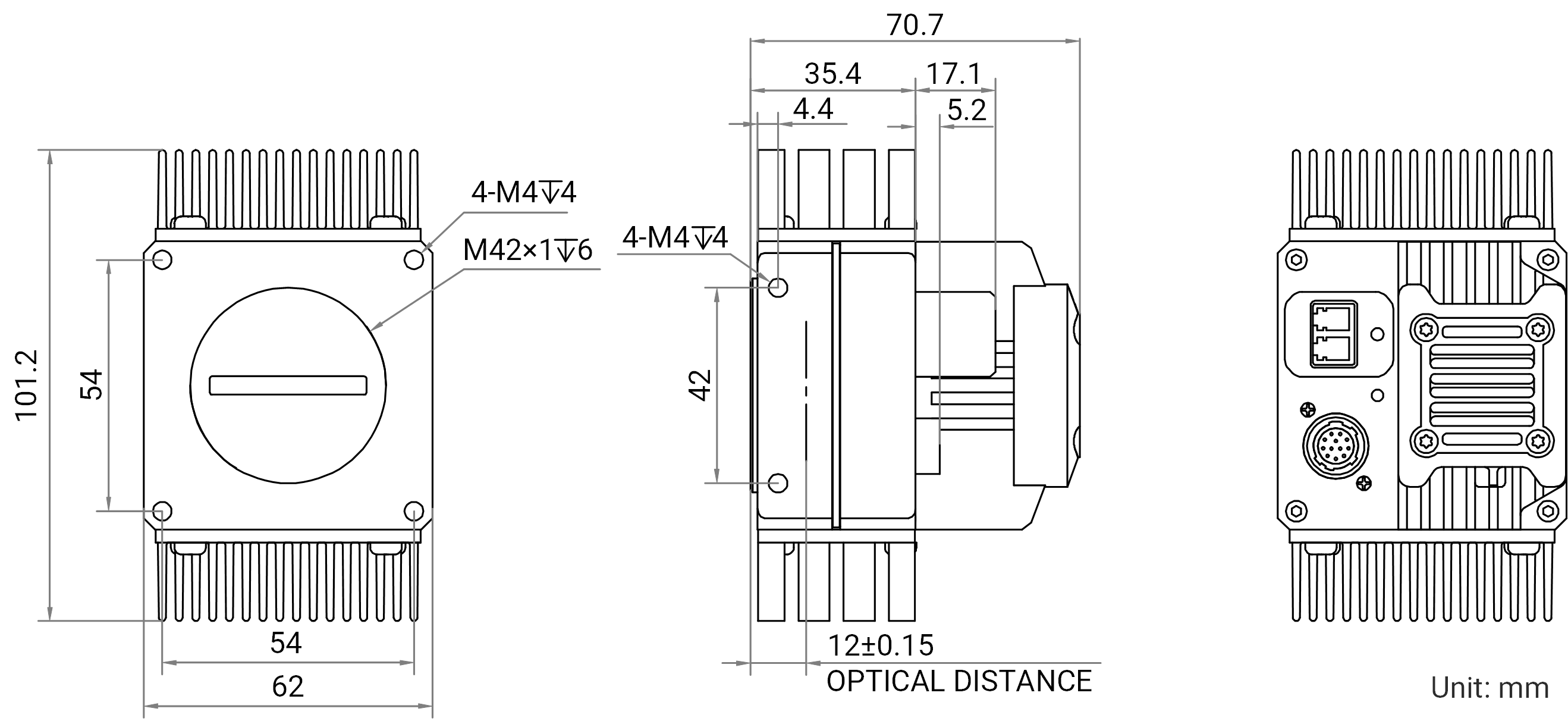

Maßzeichnung

Dokumente

Datenblatt Hikrobot Zeilenkamera MV-CL042-91FM
Datenblatt · EN · 467 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL042-91FM
Technische Zeichnung · EN · 2796 KB
Herunterladen
Software / Firmware V4.1.22 Hikrobot Zeilenkamera MV-CL042-91FM
Software / Firmware · EN · 6864 KB
Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL042-91FM
Handbuch · EN · 4871 KB
Herunterladen

Beschreibung

4K XoF-Zeilenkamera HikRobot MV-CL042-91FM (Monochrom)

Die Hikrobot Zeilenkamera MV-CL042-91FM unterstützt 1-Line- und 2-TDI-Bildmodi, wodurch die Lichtempfindlichkeit verbessert und selbst bei hoher Bewegung gestochen scharfe Ergebnisse erzielt werden. Mit einem Dynamikbereich von 67,6 dB, einem SNR von 40,1 dB und einstellbarer Verstärkung bis 3,2× liefert die MV-CL042-91FM klare, kontrastreiche Bilder auch bei schwierigen Lichtverhältnissen.

Ausgestattet mit einem LC-Faseranschluss (XoFLink) sorgt die Kamera für eine zuverlässige, latenzarme Datenübertragung über große Entfernungen. Sie bietet flexible Trigger-Modi (extern, intern, Zeilen-, Bild- und kombinierte Trigger) sowie konfigurierbare I/O-Anschlüsse für präzise Steuerung.

Das robuste Gehäuse (101,2 × 62 × 70,7 mm, IP40) und der M42-Objektivanschluss ermöglichen eine flexible Integration in bestehende Systeme. Dank des geringen Stromverbrauchs von 8,8 W, der kompakten Bauweise und des Betriebstemperaturbereichs von -20 °C bis 55 °C eignet sich die Kamera ideal für Anwendungen wie Oberflächeninspektion, Elektronikfertigung, Druckbildanalyse und industrielle Hochgeschwindigkeitsmessungen.

Die Hikrobot Zeilenkamera MV-CL042-91FM ist vollständig kompatibel mit XoFLink und dem GenICam-Standard, was eine nahtlose Integration in moderne Bildverarbeitungssysteme gewährleistet.

- Verwendet mehrere ISP-Technologien wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.

- Verfügt über einen XoF-Glasfaseranschluss und unterstützt verschiedene Belichtungs- und Aufnahmemethoden mit einer maximalen Zeilenrate von 195 kHz.

- Nutzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign für flexible Signalsteuerung.

- Kompaktes Design und flexible Installationsmöglichkeiten.

- Unterstützt einen abnehmbaren Kühlkörper für kompakte Installationen in nicht-hohen Temperaturumgebungen.

Die CL-Serie von HikRobot

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.
