HIKROBOT
Zeilenkamera MV-CL042-91CM
Hersteller-Artikelnummer: MV-CL042-91CM · 306301412
- Schnittstelle
- Camera Link
- Zeilenauflösung
- 4K
- Auflösung
- 4096 × 2
- Pixelgröße
- 7 µm
- Max. Zeilenrate
- 100 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M42 × 1
- Sensortyp
- CMOS
- Dimensionen
- 62 × 62 × 36,9 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CL042-91CM |
|---|---|
| Sensortyp | CMOS |
| Pixelgröße | 7 µm |
| Auflösung | 4096 × 2 |
| Bildmodus | Unterstützt 1-line und 2-TDI |
| Max. Zeilenrate | 40.5 kHz (Base), 81 kHz (Medium), 100 kHz (Full) |
| Konfigurationsmodus | Base, Medium, Full |
| Tap-Geometrie | 1X2, 1X4, 1X8 |
| Tap-Anzahl | 2 Taps, 4 Taps, 8 Taps |
| Pixeltakt | 40 MHz, 60 MHz, 70 MHz, 85 MHz |
| Dynamikbereich | 65.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | Unterstützt 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 × |
| Belichtungszeit | 5 µs bis 10 ms |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich; supports fixed time exposure, trigger-width exposure |
| Farbmodus | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale Bildspiegelung |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | Camera Link (SDR connector); USB interface for updating firmware |
| Digital-I/O | 12-poliger Hirose-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) und support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4). |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | typ. 5.5 W @ 12 VDC |
| Objektivanschluss | M42*1.0, Auflagemaß 12 mm, applicable bis F-mount, C-Mount und lens of other types via lens adapter |
| Abmessungen | 62 mm × 62 mm × 36,9 mm (2.4" × 2.4" × 1.5") |
| Gewicht | ca. 238 g (0,5 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –20 °C bis 55 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 5 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS und frame grabber software meeting with Camera Link Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | Camera Link V2.1, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Mono / Color | Mono |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

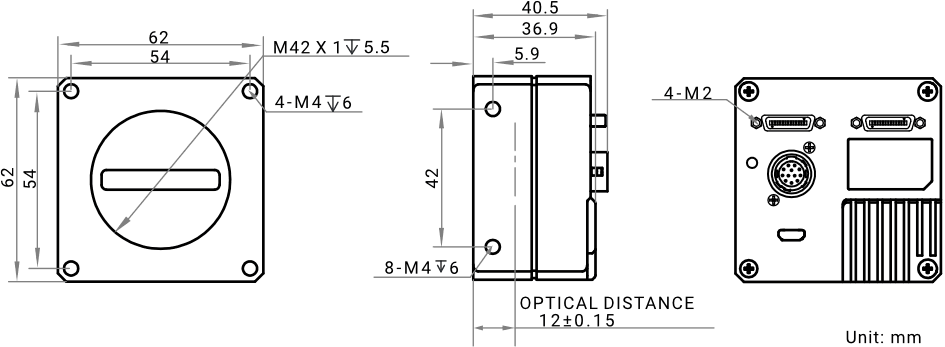

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Zeilenkamera MV-CL042-91CM
Datenblatt · EN · 506 KB
- Herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL042-91CM
Technische Zeichnung · EN · 3554 KB
- Herunterladen
Software / Firmware V3.5.0 Hikrobot Zeilenkamera MV-CL042-91CM
Software / Firmware · EN · 2935 KB
- Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL042-91CM
Handbuch · EN · 4363 KB
Zubehör
Datenkabel(9)
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 7 m
SDR26 · 7 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 3 m
SDR26 · 3 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 5 m
SDR26 · 5 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 3 m
SDR26 · 3 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 5 m
SDR26 · 5 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 7 m
SDR26 · 7 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 5 m
SDR · 5 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 3 m
SDR · 3 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 7 m
SDR · 7 m
Datenkabel
Beschreibung
4K Camera-Link-Zeilenkamera HikRobot MV-CL042-91CM (Monochrom)
Die Hikrobot Zeilenkamera MV-CL042-91CM unterstützt 1-Zeilen- und 2-TDI-Bildmodi, wodurch sich die Lichtempfindlichkeit und Signalqualität deutlich verbessern. Dank verschiedener Konfigurationsmodi (Base, Medium, Full) sowie flexibler Tap-Geometrien (1×2, 1×4, 1×8) und bis zu 8 Taps lässt sich die Kamera optimal an unterschiedliche Anwendungen anpassen.
Mit einem Dynamikbereich von 65,6 dB, einem Signal-Rausch-Verhältnis von 40 dB und wählbarer Verstärkung liefert die MV-CL042-91CM klare, kontrastreiche Bilder auch unter schwierigen Lichtverhältnissen. Sie bietet verschiedene Belichtungsmodi (fest, kontinuierlich oder triggerbreitengesteuert) sowie Binning-Optionen, um die Bildqualität weiter zu optimieren.
Ausgestattet mit einer Camera Link-Schnittstelle (SDR-Stecker) und einem USB-Port für Firmware-Updates ermöglicht sie eine stabile, schnelle Datenübertragung. Die Kamera ist kompatibel mit Camera Link V2.1 und dem GenICam-Standard, was eine einfache Integration in industrielle Systeme gewährleistet.
Das kompakte, robuste Design (62 × 62 × 36,9 mm, IP40) sowie der M42-Objektivanschluss sorgen für flexible Installationsmöglichkeiten. Dank ihrer Zuverlässigkeit und Präzision eignet sich die Hikrobot Zeilenkamera MV-CL042-91CM ideal für Anwendungen wie Oberflächeninspektion, Leiterplattenprüfung, Druckbildkontrolle und Messsysteme.
- Unterstützt mehrere Belichtungs- und Bildaufnahmeverfahren mit einer maximalen Zeilenrate von 100 kHz.
- Verwendet verschiedene ISP-Technologien und ermöglicht die manuelle Einstellung von Gamma-Korrektur, PRNUC-Korrektur, LUT, Schwarzpegel usw.
- Unterstützt bidirektionale I/O-Verkabelung für flexible Ein- und Ausgangskonfigurationen.
- Kompaktes Design und flexible Installationsmöglichkeiten.
- Kompatibel mit dem Camera Link-Protokoll und dem GenICam-Standard.
Die CL-Serie von HikRobot
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
