Zeilenkamera MV-CL042-91CC
Hersteller-Artikelnummer: MV-CL042-91CC · 306301385
- Schnittstelle
- Camera Link
- Zeilenauflösung
- 4K
- Auflösung
- 4096 × 2
- Pixelgröße
- 7 µm
- Max. Zeilenrate
- 100 kHz
- Mono / Color
- Farbe
- Objektivanschluss
- M42 × 1
- Sensortyp
- CMOS
- Dimensionen
- 62 × 62 × 36,9 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CL042-91CC |
|---|---|
| Sensortyp | CMOS |
| Pixelgröße | 7 µm |
| Auflösung | 4096 × 2 |
| Bildmodus | Unterstützt 1-line |
| Max. Zeilenrate | 40 kHz @ Mono 8 (Base), 50 kHz @ RGB 8 (80-bit), 100 kHz @ Bayer RGBG 8 (Full) |
| Konfigurationsmodus | Mono 8: Base RGB 8: Base, Medium, 80-bit Bayer RGBG 8: Base, Medium, Full |
| Tap-Geometrie | Mono 8: 1 × RGB 8: 1 ×, 1 × 2, 1 × 10 Bayer RGBG 8: 1 × 2, 1 × 4, 1 × 8 |
| Tap-Anzahl | Mono 8: 2 Taps RGB 8: 1/2/10 Taps Bayer RGBG 8: 2/4/8 Taps |
| Pixeltakt | 40 MHz, 60 MHz, 70 MHz, 85 MHz |
| Dynamikbereich | 65.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | Unterstützt 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 × |
| Belichtungszeit | 5 µs bis 10 ms |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich; supports fixed time exposure, trigger-width exposure |
| Farbmodus | Farbe |
| Pixelformat | Mono 8, RGB 8, Bayer RGBG 8 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale Bildspiegelung |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | Camera Link (SDR connector); USB interface for updating firmware |
| Digital-I/O | 12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) und support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4). |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | typ. 6.1 W @ 12 VDC |
| Objektivanschluss | M42*1.0, Auflagemaß 12 mm, applicable bis F-mount, C-Mount und lens of other types via lens adapter |
| Abmessungen | 62 mm × 62 mm × 36,9 mm (2.4" × 2.4" × 1.5") |
| Gewicht | ca. 238 g (0,5 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –20 °C bis 55 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 5 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS und frame grabber software meeting with Camera Link Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | Camera Link V2.1, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Mono / Color | Farbe |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

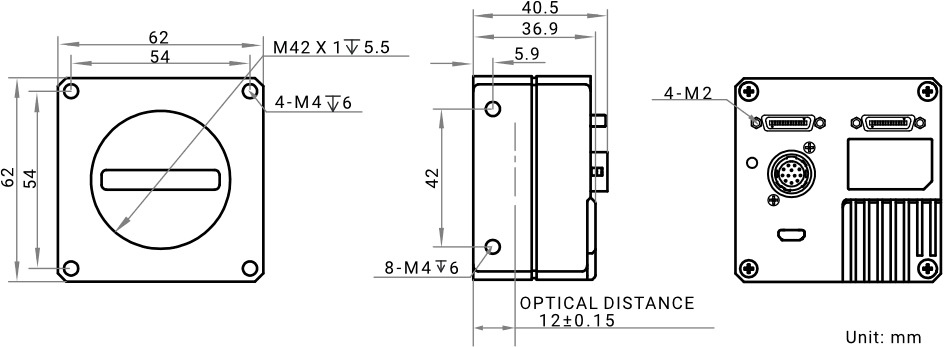

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Zeilenkamera MV-CL042-91CC
Datenblatt · EN · 524 KB
- Herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL042-91CC
Technische Zeichnung · EN · 3554 KB
- Herunterladen
Software / Firmware V3.5.0 Hikrobot Zeilenkamera MV-CL042-91CC
Software / Firmware · EN · 2962 KB
- Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL042-91CC
Handbuch · EN · 4363 KB
Zubehör
Datenkabel(9)
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 7 m
SDR26 · 7 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 3 m
SDR26 · 3 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 5 m
SDR26 · 5 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 3 m
SDR26 · 3 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 5 m
SDR26 · 5 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 7 m
SDR26 · 7 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 5 m
SDR · 5 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 3 m
SDR · 3 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 7 m
SDR · 7 m
Datenkabel
Beschreibung
4K Camera-Link-Zeilenkamera HikRobot MV-CL042-91CC (Farbe)
Die Hikrobot Zeilenkamera MV-CL042-91CC unterstützt mehrere Konfigurationsmodi (Base, Medium, Full) und flexible Tap-Geometrien mit bis zu 8 Taps, was eine optimale Anpassung an verschiedene Systemanforderungen ermöglicht. Dank eines Dynamikbereichs von 65,6 dB, 40 dB SNR und verschiedenen Binning-Optionen liefert sie kontrastreiche, rauscharme Bilder auch bei schwierigen Lichtbedingungen.
Mit ihrer Camera Link-Schnittstelle (SDR-Stecker) und USB-Anschluss für Firmware-Updates ist die Kamera einfach zu integrieren und zuverlässig in der Kommunikation. Sie unterstützt externe und interne Trigger-Modi (Zeilen-, Bild- oder kombinierte Trigger), wodurch präzise Synchronisation mit Produktionsabläufen möglich ist.
Das robuste, kompakte Gehäuse (62 × 62 × 36,9 mm, IP40) und der M42-Objektivanschluss sorgen für eine flexible und stabile Montage. Mit geringem Stromverbrauch (6,1 W), einem Betriebstemperaturbereich von -20 °C bis 55 °C und Kompatibilität zu Camera Link V2.1 und GenICam ist die Hikrobot Zeilenkamera MV-CL042-91CC ideal für industrielle Anwendungen wie Farbinspektion, Druckprüfung, Oberflächenanalyse und Hochgeschwindigkeitsmessungen geeignet.
- Unterstützt mehrere Belichtungs- und Bildaufnahmeverfahren mit einer maximalen Zeilenrate von 100 kHz.
- Nutzt verschiedene ISP-Technologien und ermöglicht die manuelle Einstellung von Gamma-Korrektur, PRNUC-Korrektur, LUT, Schwarzpegel usw.
- Unterstützt bidirektionale I/O-Verkabelung für flexible Ein- und Ausgangskonfigurationen.
- Kompaktes Design und flexible Installationsmöglichkeiten.
- Kompatibel mit dem Camera Link-Protokoll und dem GenICam-Standard.
Die CL-Serie von HikRobot
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
