HIKROBOT
Zeilenkamera MV-CL042-91CM-V2
Hersteller-Artikelnummer: MV-CL042-91CM-V2 · 306302139
- Schnittstelle
- Camera Link
- Zeilenauflösung
- 4K
- Auflösung
- 4096 × 2
- Pixelgröße
- 7 µm
- Max. Zeilenrate
- 195 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M42 × 1
- Sensortyp
- CMOS
- Dimensionen
- 62 × 62 × 36,9 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CL042-91CM-V2 |
|---|---|
| Typ | 4k pixels Linescan Cameras, Camera Link, Gpixel, Mono |
| Sensortyp | CMOS |
| Pixelgröße | 7 µm |
| Auflösung | 4096 × 2 |
| Bildmodus | Unterstützt 1-line und 2-TDI |
| Max. Zeilenrate | 40.5 kHz (Base), 81 kHz (Medium), 162 kHz (Full), 195 kHz (80-bit) |
| Konfigurationsmodus | Base, Medium, Full, 80-bit |
| Tap-Geometrie | 1 × 2, 1 × 4, 1 × 8, 1 × 10 |
| Tap-Anzahl | 2 Taps, 4 Taps, 8 Taps, 10 Taps |
| Pixeltakt | 40 MHz, 66 MHz, 80 MHz, 85 MHz |
| Dynamikbereich | 65.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | Unterstützt 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 × |
| Belichtungszeit | 3 µs bis 10 ms |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich; supports fixed time exposure, trigger-width exposure |
| Farbmodus | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale Bildspiegelung |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | Camera Link (SDR connector); USB interface for updating firmware |
| Digital-I/O | 12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) und support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4). |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | typ. 8 W @ 12 VDC |
| Objektivanschluss | M42*1.0, Auflagemaß 12 mm, applicable bis F-mount, C-Mount und lens of other types via lens adapter |
| Abmessungen | 62 mm × 62 mm × 36,9 mm (2.4" × 2.4" × 1.5") |
| Gewicht | ca. 238 g (0,5 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –20 °C bis 45 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 5 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS und frame grabber software meeting with Camera Link Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | Camera Link V2.1, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Mono / Color | Mono |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

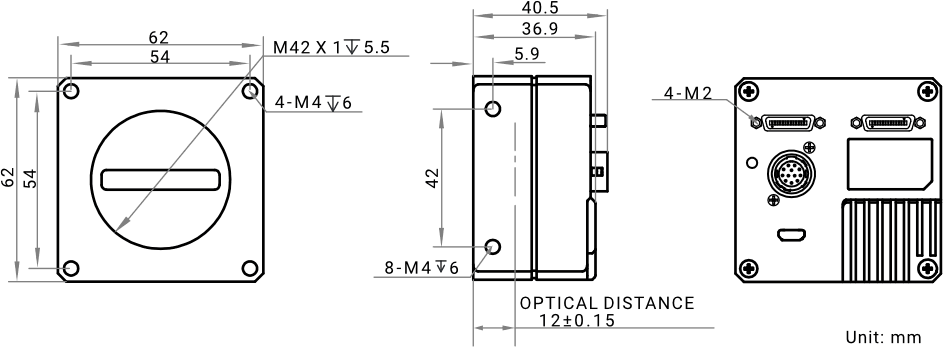

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Zeilenkamera MV-CL042-91CM-V2
Datenblatt · EN · 499 KB
- Herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL042-91CM-V2
Technische Zeichnung · EN · 3531 KB
- Herunterladen
Software / Firmware V4.0.5 Hikrobot Zeilenkamera MV-CL042-91CM-V2
Software / Firmware · EN · 3025 KB
- Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL042-91CM-V2
Handbuch · EN · 4363 KB
Zubehör
Datenkabel(9)
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 7 m
SDR26 · 7 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 3 m
SDR26 · 3 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-SDR), 5 m
SDR26 · 5 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 3 m
SDR26 · 3 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 5 m
SDR26 · 5 m
Datenkabel
HIKROBOT
Hochflex CameraLink Datenkabel (SDR-MDR), 7 m
SDR26 · 7 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 5 m
SDR · 5 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 3 m
SDR · 3 m
Datenkabel
HIKROBOT
Standard CameraLink Datenkabel (SDR-SDR), 7 m
SDR · 7 m
Datenkabel
Beschreibung
4K Camera-Link-Zeilenkamera HikRobot MV-CL042-91CM-V2 (Monochrom)
Die Hikrobot Zeilenkamera MV-CL042-91CM-V2 unterstützt 1-Zeilen- und 2-TDI-Modi, was eine verbesserte Lichtempfindlichkeit und eine präzise Erfassung bewegter Objekte ermöglicht. Dank ihrer vier Konfigurationsmodi (Base, Medium, Full, 80-Bit) und flexiblen Tap-Geometrien (1×2, 1×4, 1×8, 1×10) kann sie optimal an verschiedene Systemanforderungen angepasst werden.
Mit einem Dynamikbereich von 65,6 dB, 40 dB SNR und variabler Verstärkung (bis 3,2×) liefert die Kamera kontrastreiche, rauscharme Bilder auch bei schwierigen Lichtverhältnissen. Verschiedene Belichtungsmodi - darunter feste Belichtungszeit und triggerbreitengesteuerte Belichtung - bieten maximale Flexibilität für unterschiedliche Einsatzszenarien.
Die Camera Link-Schnittstelle (SDR-Stecker) sorgt für eine zuverlässige und schnelle Datenübertragung, während die USB-Schnittstelle einfache Firmware-Updates ermöglicht. Dank ihres kompakten, robusten Gehäuses (62 × 62 × 36,9 mm, IP40) und des M42-Objektivanschlusses lässt sich die Hikrobot Zeilenkamera MV-CL042-91CM-V2 flexibel in industrielle Anlagen integrieren.
Mit einem geringen Stromverbrauch von nur 8 W, einem Betriebstemperaturbereich von -20 °C bis 45 °C sowie Kompatibilität mit Camera Link V2.1 und GenICam ist die Kamera ideal für Anwendungen wie Oberflächeninspektion, Halbleiterfertigung, Druckbildkontrolle und Hochgeschwindigkeitsmessungen geeignet.
- Verwendet mehrere ISP-Technologien und unterstützt die manuelle Einstellung von Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel.
- Unterstützt verschiedene Belichtungs- und Bildaufnahmeverfahren mit einer maximalen Zeilenrate von 195 kHz.
- Unterstützt bidirektionale I/O-Verkabelung für flexible Ein- und Ausgangskonfigurationen.
- Kompaktes Design und flexible Installationsmöglichkeiten.
- Kompatibel mit dem Camera Link-Protokoll und dem GenICam-Standard.
Die CL-Serie von HikRobot
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
