OPT-C3X45-SWIR C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C3X45-SWIR
Serie: SWIR-Objektive
- Spektralbereich
- SWIR, 900 – 1700 nm
- Objektivtyp
- Makro / variable Vergrößerung
- Abbildungsmaßstab
- 0,3 × – 1 ×
- Max. Sensorformat
- 2/3"
- Sichtfeld
- 29,33 × 22,00 / 8,80 × 6,60 mm (2/3")
- Arbeitsabstand
- 87 mm ± 3 %
- Blende
- F4,5 - F22
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C3X45-SWIR |
|---|---|
| Einstellung | manuell |
| Blende | F4,5 – F22 |
| Sensorformat | 2/3" |
| Bildkreis | Ø11 mm (2/3") |
| Arbeitsabstand | 87 mm ± 3 % |
| Vergütung (Spektralbereich) | 900 – 1700 nm |
| Abbildungsmaßstab | 0,3 × – 1,0 × |
| Verzeichnung | 0,3 ×: <0,7 % | 1,0 ×: <0,5 % (bei 1250 nm) |
| Schnittweite | 0,3 ×: 20,99 | 1,0 ×: 37,78 |
| Sichtfeld | 1/2": 21,33 × 16,00 (0,3 ×) | 6,40 × 4,80 (1,0 ×); 2/3": 29,33 × 22,00 (0,3 ×) | 8,80 × 6,60 (1,0 ×) |
| Anschluss | C-Mount |
| Gewicht | 0,2 kg |
| Abmessungen | Ø37 × 94,7 |
| Filtergewinde | M30,5×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

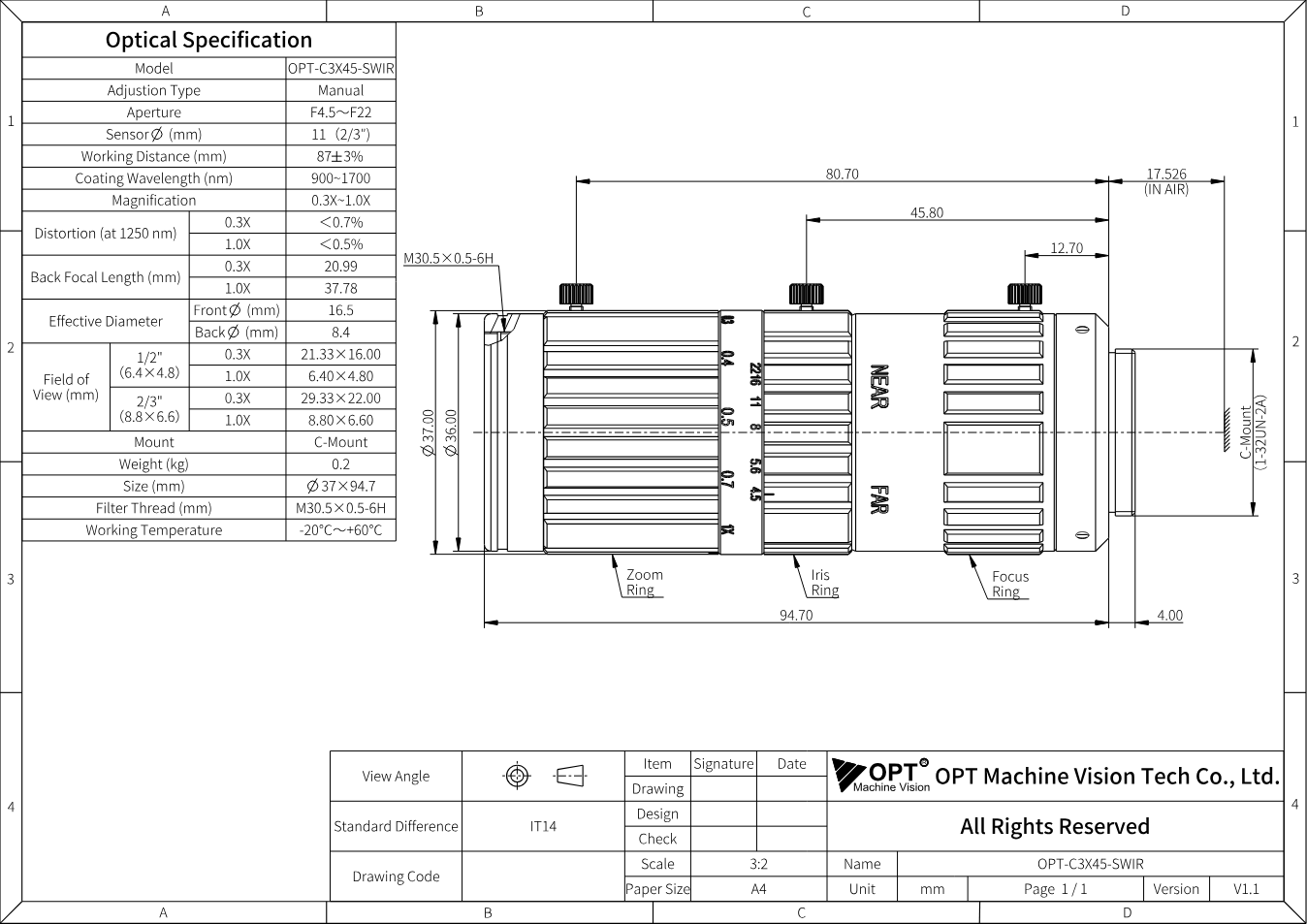

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C3X45-SWIR (PDF)
Datenblatt · EN · 153 KB
Beschreibung
Das OPT-C3X45-SWIR steht in OPTs Serie „SWIR-Objektive“ für Abbildungsmaßstab 0,3 × - 1,0 ×, Blende F4,5 - F22, Bildkreis Ø11 mm (2/3"). Außerdem: Arbeitsabstand 87 mm ± 3 %, C-Mount, Spektralbereich 900 - 1700 nm.
Die SWIR-Objektive sind für das kurzwellige Infrarot von 900 bis 1700 nm gerechnet und vergütet - für InGaAs-Kameras mit 1"-Sensor und 5-µm-Pixeln. Im sichtbaren Bereich gerechnete Optiken verlieren in diesem Band Auflösung und Kontrast; hier bleibt beides erhalten. Typische Anwendungen sind Füllstandskontrolle durch Kunststoff, Feuchte- und Sortieraufgaben, Solarzellen- und Halbleiterprüfung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
