OPT-C2514-SWIR C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C2514-SWIR
Serie: SWIR-Objektive
- Spektralbereich
- SWIR, 900 – 1700 nm
- Brennweite
- 25 mm ± 5 %
- Max. Sensorformat
- 1"
- Empfohlene Pixelgröße
- 5 µm
- Arbeitsabstand / Fokusbereich
- 600 – 800 mm
- Blende
- F1,4 - F16
- Anschluss
- C-Mount
- Verzeichnung
- < 1,39 % bei Arbeitsabstand 800 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C2514-SWIR |
|---|---|
| Brennweite | 25 ±5 % |
| Einstellung | manuell |
| Blende | F1,4 – F16 |
| Sensorformat | 1" |
| Bildkreis | Ø16 mm (1") |
| Arbeitsabstand | 600 – 800 mm |
| Abbildungsmaßstab | 0,042 × bei WD 600 |
| Auflösungsvermögen | 5 µm |
| Verzeichnung | <1,39 % bei WD 800 |
| Schnittweite | 12,49 mm bei WD 600 | 12,23 mm bei WD 800 |
| Spektralbereich | 900 – 1700 nm |
| Maximales Sichtfeld (H × V) | 1": 35,4°×28,76° (Diagonal 21,5°) |
| Anschluss | C-Mount |
| Gewicht | 0,16 kg |
| Abmessungen | Ø42 × 36,21 |
| Betriebstemperatur | -30 °C – +70 °C |
| Auflösung | 4,9 MP (von uns berechnet) |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

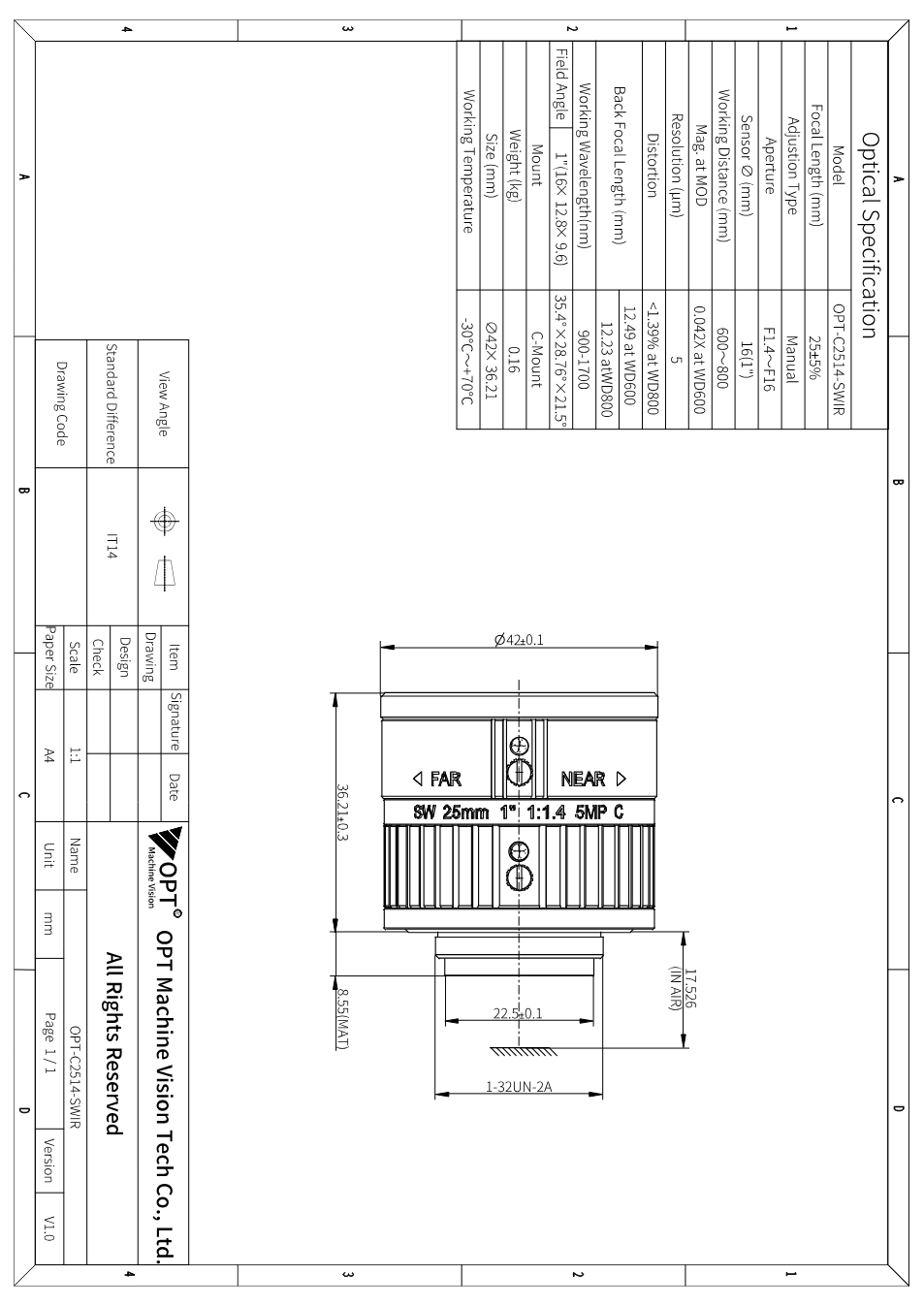

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C2514-SWIR (PDF)
Datenblatt · EN · 287 KB
Beschreibung
Das OPT-C2514-SWIR steht in OPTs Serie „SWIR-Objektive“ für Brennweite 25 ±5% mm, Blende F1,4 - F16, Bildkreis Ø16 mm (1"). Außerdem: Arbeitsabstand 600 - 800 mm, C-Mount, Spektralbereich 900 - 1700 nm.
Die SWIR-Objektive sind für das kurzwellige Infrarot von 900 bis 1700 nm gerechnet und vergütet - für InGaAs-Kameras mit 1"-Sensor und 5-µm-Pixeln. Im sichtbaren Bereich gerechnete Optiken verlieren in diesem Band Auflösung und Kontrast; hier bleibt beides erhalten. Typische Anwendungen sind Füllstandskontrolle durch Kunststoff, Feuchte- und Sortieraufgaben, Solarzellen- und Halbleiterprüfung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
