OPT-C3514-SWIR C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C3514-SWIR
Serie: SWIR-Objektive
- Spektralbereich
- SWIR, 900 – 1700 nm
- Brennweite
- 35 mm
- Max. Sensorformat
- 1"
- Empfohlene Pixelgröße
- 5 µm
- Arbeitsabstand / Fokusbereich
- 500 mm bis ∞
- Blende
- F1,4 - F16
- Anschluss
- C-Mount
- Verzeichnung
- < 0,547 % at ∞
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C3514-SWIR |
|---|---|
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F1,4 – F16 |
| Sensorformat | 1" |
| Bildkreis | Ø16 mm (1") |
| Arbeitsabstand | 500 mm – ∞ |
| Abbildungsmaßstab | 0,071 × bei WD 500 |
| Auflösungsvermögen | 5 µm |
| Verzeichnung | <0,547 % bei ∞ |
| Schnittweite | 16,057 mm bei WD 500 | 13,658 mm bei ∞ |
| Spektralbereich | 900 – 1700 nm |
| Maximales Sichtfeld (H × V) | 1": 25,2°×20,3° (Diagonal 15,2°) |
| Anschluss | C-Mount |
| Gewicht | 0,16 kg |
| Abmessungen | Ø45 × 43,3 |
| Betriebstemperatur | -20 °C – +50 °C |
| Auflösung | 4,9 MP (von uns berechnet) |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

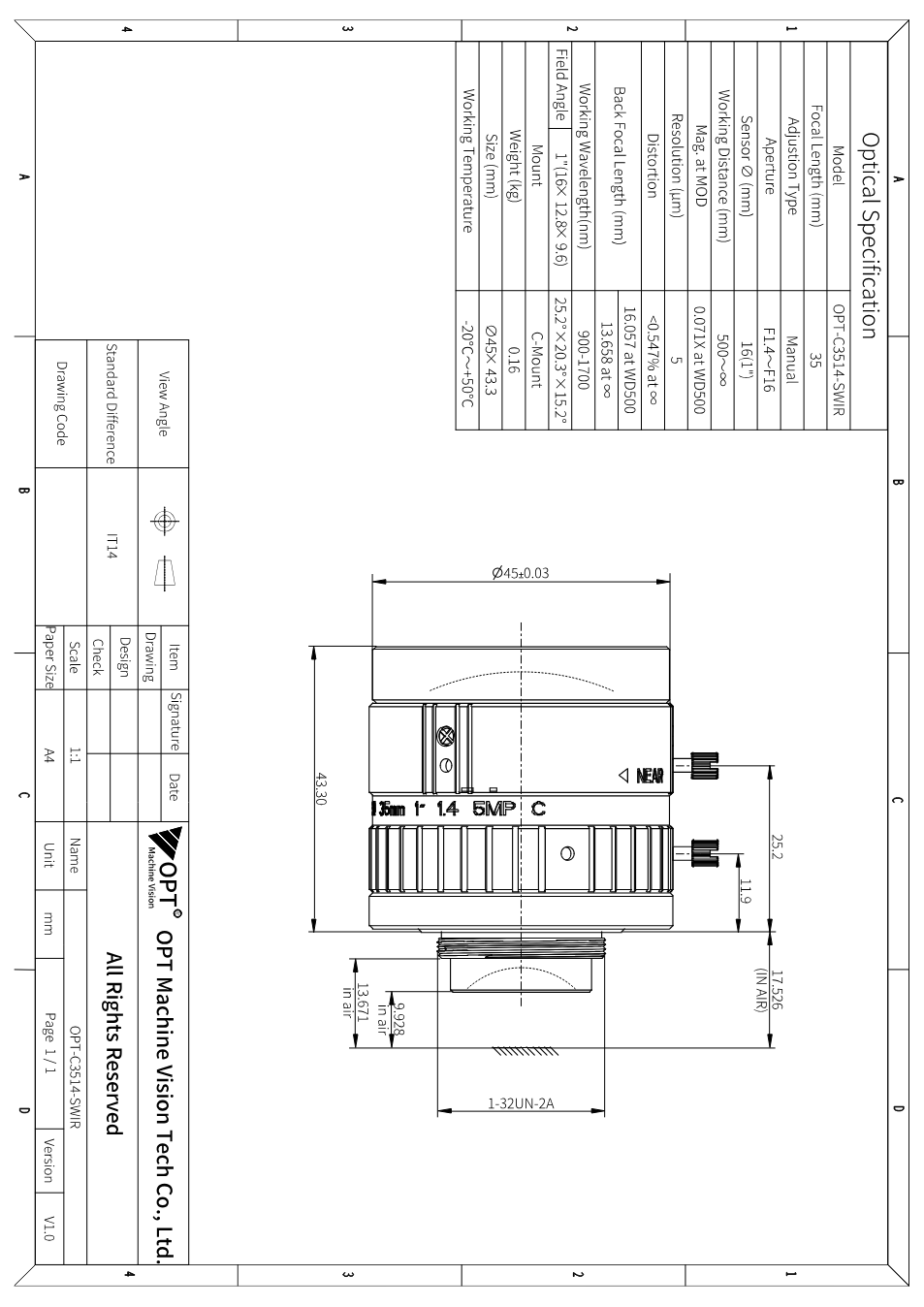

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C3514-SWIR (PDF)
Datenblatt · EN · 362 KB
Beschreibung
OPT-C3514-SWIR ist ein SWIR-Objektiv aus der Serie „SWIR-Objektive“ von OPT: Brennweite 35 mm, Blende F1,4 - F16, Bildkreis Ø16 mm (1"). Außerdem: Arbeitsabstand 500 mm - ∞, C-Mount, Spektralbereich 900 - 1700 nm.
Die SWIR-Objektive sind für das kurzwellige Infrarot von 900 bis 1700 nm gerechnet und vergütet - für InGaAs-Kameras mit 1"-Sensor und 5-µm-Pixeln. Im sichtbaren Bereich gerechnete Optiken verlieren in diesem Band Auflösung und Kontrast; hier bleibt beides erhalten. Typische Anwendungen sind Füllstandskontrolle durch Kunststoff, Feuchte- und Sortieraufgaben, Solarzellen- und Halbleiterprüfung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
