OPT-COB1240-LQL Festbrennweite mit Flüssiglinse
Hersteller-Artikelnummer: OPT-COB1240-LQL
Serie: Cobra-Flüssiglinsenobjektive
- Objektivbauart
- Entozentrisch, Flüssigfokus
- Brennweite
- 12 mm
- Max. Sensorformat
- 1/1.8"
- Empfohlene Pixelgröße
- 3,45 µm
- Blende
- F4,0
- Fokussierbarer Arbeitsabstand
- 100 mm – ∞
- Temperaturkompensation
- Nein
- Anschluss
- C-Mount
- Elektrischer Anschluss
- Hirose (6-polig)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COB1240-LQL |
|---|---|
| Brennweite | 12 mm |
| Schnittweite | 13,24 mm |
| Blende | F4,0 |
| Bildkreis | Ø9 mm (1/1.8") |
| TV-Verzeichnung | <0,13 % bei Arbeitsabstand 300 mm |
| Maximales Sichtfeld (H × V) | 41,11°×33,40° |
| Hauptstrahlwinkel | <5° |
| Brechkraftbereich (20 °C) | -13 – +13 dpt |
| Wellenfrontfehler | <0,2λ/0,2λ |
| Empfohlene Pixelgröße | 3,45 µm |
| Bauform | Festbrennweite |
| Objektivbauart | Entozentrisch |
| Max. Sensorformat | 1/1.8" |
| Auflösung | 3,3 MP (von uns berechnet) |
| Fokussierbarer Arbeitsabstand | 100 mm – ∞ |
| Reaktionszeit | < 4 ms |
| Einstellzeit | Nicht angegeben |
| Fokus-Wiederholbarkeit | ±0,1 dpt |
| Temperaturkompensation | Nein |
| Spektralbereich | 435 – 656 nm |
| Flüssiglinsenmodell | EL-3-10-VIS-26D-FPC |
| Elektrischer Anschluss | Hirose (6-polig) |
| Anschluss | C-Mount |
| Filtergewinde | M27×0,5-6H |
| Telezentrie | Nicht zutreffend |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

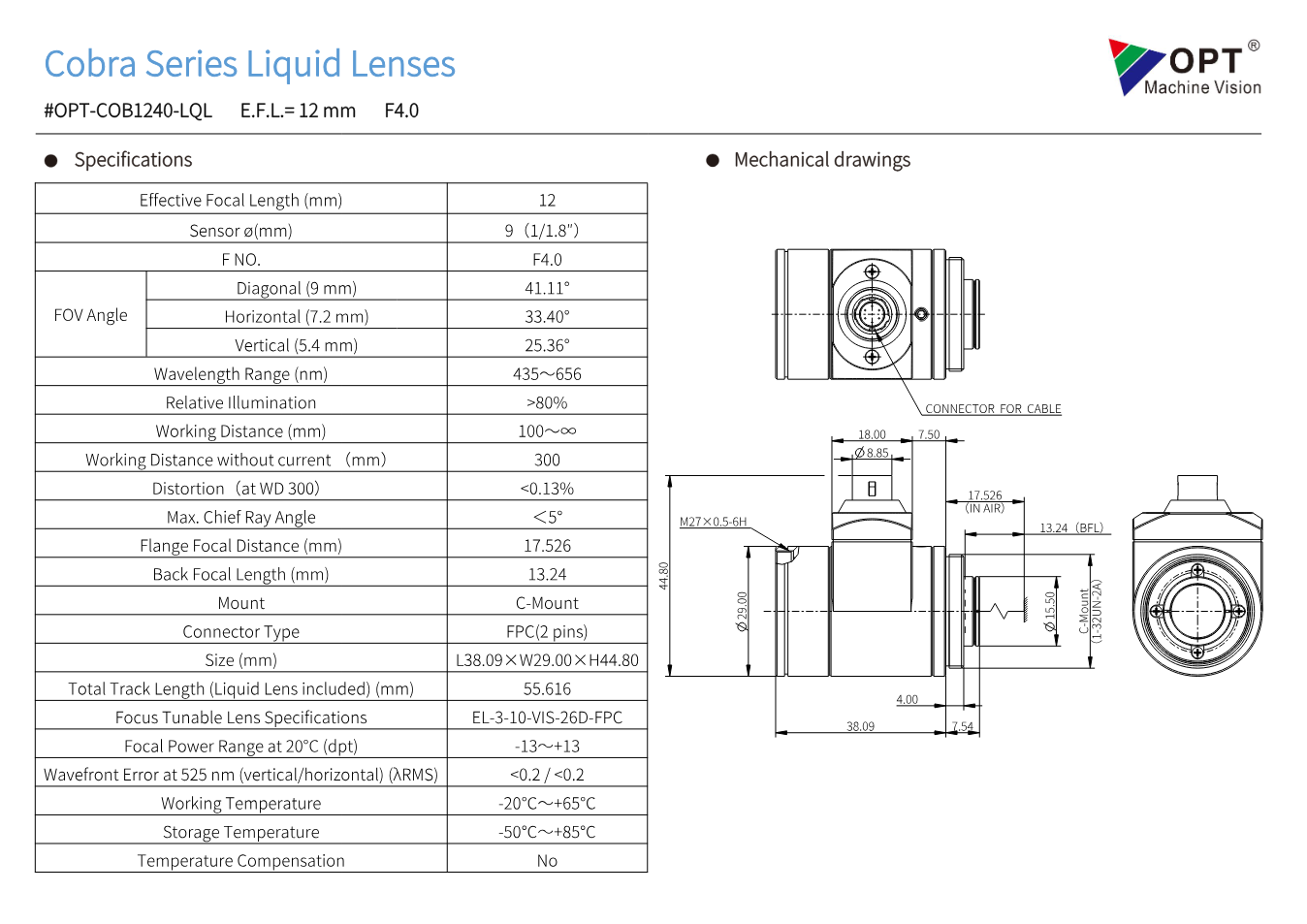

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COB1240-LQL (PDF)
Datenblatt · EN · 151 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COB1240-LQL
Datenblatt · EN · 987 KB
- Datenblatt herunterladen
Cobra-Flüssiglinsenobjektive - Serienbroschüre OPT
Datenblatt · EN · 6515 KB
- Herunterladen
3D-Modell OPT-COB1240-LQL (STEP)
Technische Zeichnung · EN · 2766 KB
- Herunterladen
OPT LL-Controller Demo v1.0.1 (Windows)
Software / Firmware · EN · 7914 KB
- Herunterladen
Handbuch OPT-Flüssiglinsenobjektive (EN)
Handbuch · EN · 9278 KB
- Herunterladen
Kommunikationsprotokoll Flüssiglinse V1.0 (EN)
Handbuch · EN · 96 KB
Beschreibung
Das OPT-COB1240-LQL steht in OPTs Serie „Cobra-Flüssiglinsenobjektive“ für Brennweite 12 mm, Blende F4,0, Bildkreis Ø9 mm (1/1.8"). Weitere Eckdaten: Arbeitsabstand 100 mm - ∞.
Die Cobra-Flüssiglinsenobjektive fokussieren elektrisch: Die integrierte Flüssiglinse stellt in unter 4 ms scharf, wiederholgenau auf ±0,1 dpt, und der Steckanschluss lässt sich um 360° drehen. Bis 145 lp/mm für 3,45-µm-Pixel und Sensoren bis 2/3". Sie lösen Aufgaben mit wechselnden Objekthöhen ohne mechanischen Autofokus: Etiketten auf unterschiedlich hohen Kartons, Lager und Wellen, Bohrungen auf mehreren Ebenen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
