OPT-S0856-LQL S-Mount (M12) Objektiv
Hersteller-Artikelnummer: OPT-S0856-LQL
Serie: M12-Flüssiglinsenobjektive
- Objektivbauart
- Entozentrisch, Flüssigfokus
- Brennweite
- 8 mm
- Max. Sensorformat
- 1/1.7"
- Blende
- F5,6
- Fokussierbarer Arbeitsabstand
- 150 mm – ∞
- Temperaturkompensation
- Nein
- Anschluss
- S-Mount (M12)
- Elektrischer Anschluss
- FPC (2-polig)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-S0856-LQL |
|---|---|
| #OPT-S0856-LQL E.F.L.= 8 mm | F5,6 |
| Brennweite | 8 mm |
| Bildkreis | Ø9,4 mm (1/1.7") |
| Blende | F5,6 |
| Spektralbereich | 435 – 656 nm |
| Relative Ausleuchtung | >65 % |
| Arbeitsabstand ohne Strom | 300 mm |
| TV-Verzeichnung | <2,56 % |
| Hauptstrahlwinkel | <7,5° |
| Auflagemaß | 7,90 mm |
| Schnittweite | 5,24 mm |
| Anschluss | S-Mount (M12) |
| Optische Baulänge | 26,85 mm |
| Flüssiglinse | EL-3-10-VIS-26D-FPC |
| Brechkraftbereich (20 °C) | -13 – +13 dpt |
| Wellenfrontfehler bei 525 nm (vertikal/horizontal) | <0,2 / <0,2 |
| Betriebstemperatur | -20 °C – +65 °C |
| Lagertemperatur | -50 °C – +85 °C |
| Temperaturkompensation | Nein |
| Bildwinkel je Sensorformat | D 60,07° (9,25 mm), H 49,64° (7,4 mm), V 37,94° (5,5 mm) |
| Maximales Sichtfeld (H × V) | Diagonal (9,25 mm): 60,07° | Horizontal (7,4 mm): 49,64° | Vertical (5,5 mm): 37,94° |
| Verzeichnung | <2,56 % bei Arbeitsabstand 300 mm |
| Abmessungen | L18,95×W16,00×H49,00 |
| Objektivbauart | Entozentrisch |
| Max. Sensorformat | 1/1.7" |
| Fokussierbarer Arbeitsabstand | 150 mm – ∞ |
| Reaktionszeit | < 4 ms |
| Einstellzeit | Nicht angegeben |
| Fokus-Wiederholbarkeit | ±0,1 dpt |
| Flüssiglinsenmodell | EL-3-10-VIS-26D-FPC |
| Elektrischer Anschluss | FPC (2-polig) |
| Filtergewinde | Nicht angegeben |
| Telezentrie | Nicht zutreffend |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

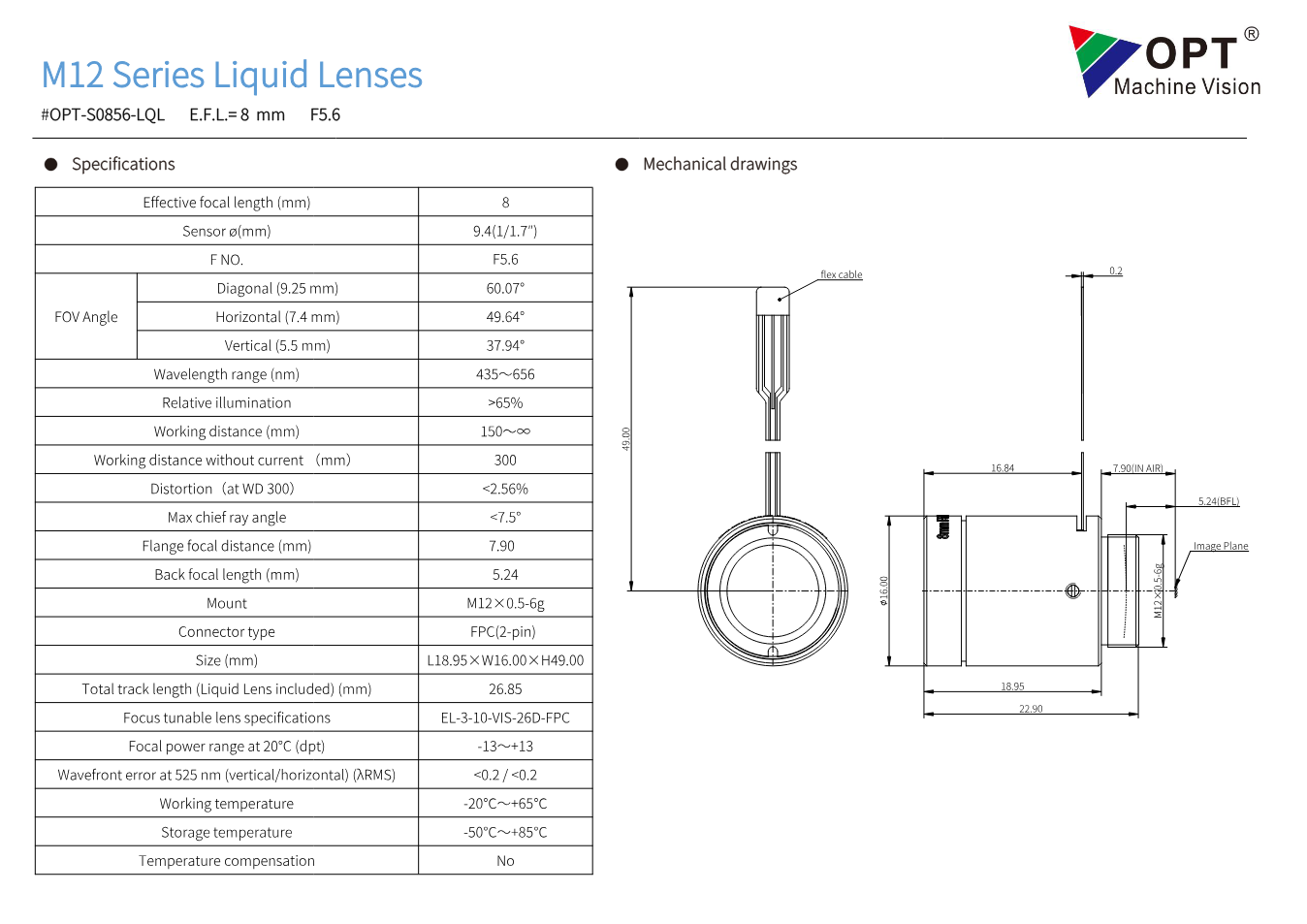

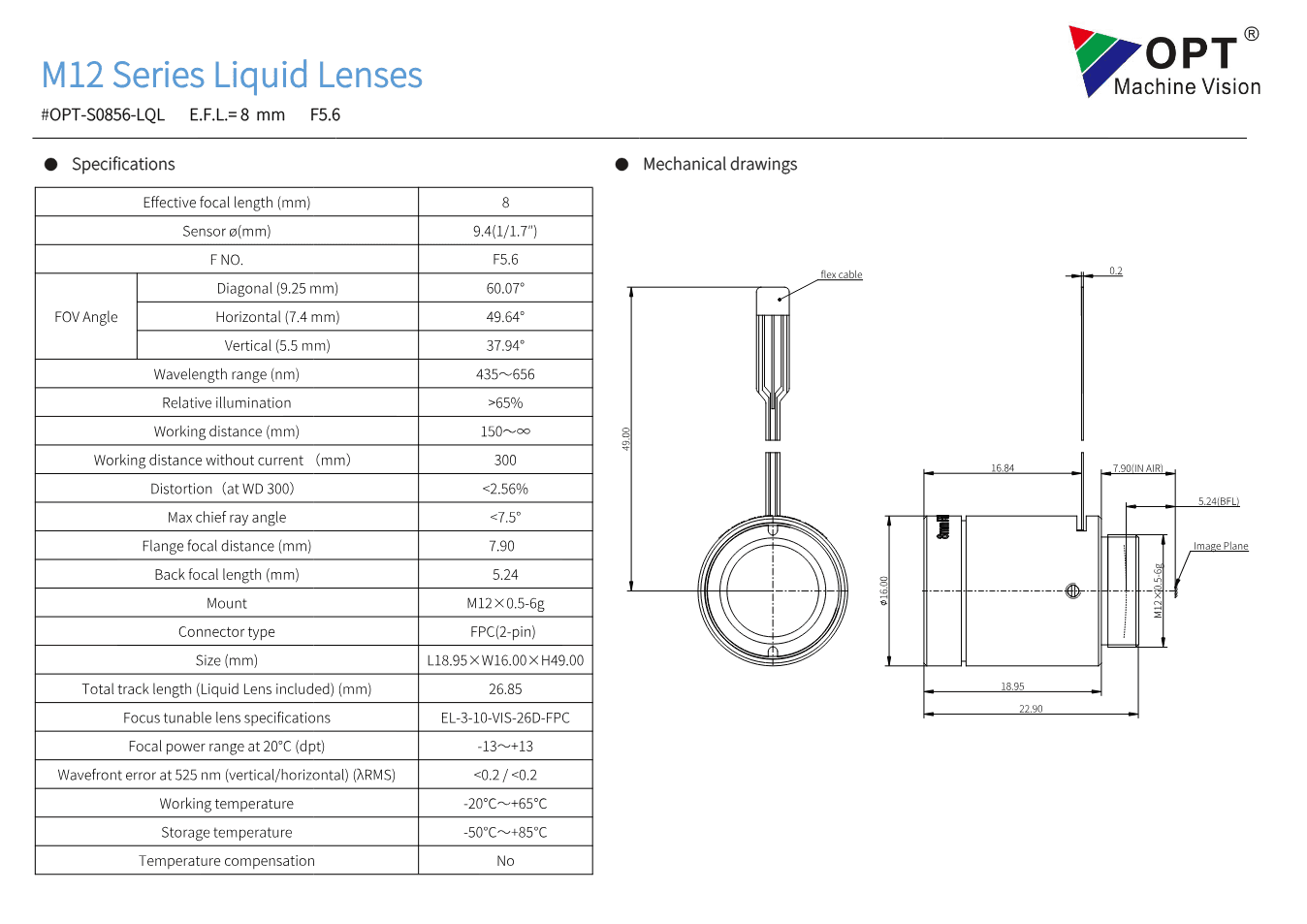

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-S0856-LQL (PDF)
Datenblatt · EN · 113 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-S0856-LQL
Datenblatt · EN · 1062 KB
- Datenblatt herunterladen
M12-Flüssiglinsenobjektive - Serienbroschüre OPT
Datenblatt · EN · 4028 KB
- Herunterladen
3D-Modell OPT-S0856-LQL (STEP)
Technische Zeichnung · EN · 1437 KB
Beschreibung
OPT-S0856-LQL ist ein M12-Objektiv mit Flüssiglinse aus der Serie „M12-Flüssiglinsenobjektive“ von OPT: Brennweite 8 mm, Blende F5,6, Bildkreis Ø9,4 mm (1/1.7"). Weitere Eckdaten: Arbeitsabstand 150 mm - ∞, S-Mount (M12), Spektralbereich 435 - 656 nm.
Die M12-Flüssiglinsenobjektive verbinden das S-Mount-Format mit einer Optotune-Flüssiglinse (EL-3-10): Fokus per Strom, Brechkraft von -13 bis +13 dpt, feste Blende F5.6 und Bildkreis für Sensoren bis 1/1.7". Angeschlossen wird über ein zweipoliges FPC-Kabel. Für Platinenkameras und Codeleser, die ohne bewegte Mechanik auf wechselnde Abstände scharfstellen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
