OPT-HP10-110-LQLTC C-Mount Objektiv
Hersteller-Artikelnummer: OPT-HP10-110-LQLTC
Serie: Hippo-Flüssiglinsen-Telezentrik
- Objektivbauart
- Telezentrisch, Flüssigfokus
- Abbildungsmaßstab
- 1 ×
- Max. Sensorformat
- 1.1"
- Sichtfeld
- Ø 18,4 mm
- Fokussierbarer Arbeitsabstand
- 104,8 – 115,2 mm
- Auflösungsvermögen
- 3,85 µm
- Einstellzeit
- 20 ms
- Telezentrie
- 0,10°
- Verzeichnung
- < 0,1 %
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-HP10-110-LQLTC |
|---|---|
| Optischer Aufbau | Telezentrisch |
| Arbeitsabstand | 110 mm ± 2 mm (bei 0 dpt) |
| Abbildungsmaßstab | 1,0 × |
| Bildkreis | Ø18,4 mm (1.1") |
| Blende | F7,0 – F62 |
| Telezentrie | 0,10° |
| Numerische Apertur | 0,07124 – 0,008 |
| Verzeichnung | < 0,1 % |
| Schärfentiefe | 0,58 mm |
| Auflösungsvermögen | 3,85 µm |
| MTF30 | 130 lp/mm |
| Sichtfelddurchmesser | 18,40 mm |
| Anschluss | C-Mount |
| Abmessungen | Ø47 × 146,84 |
| Gewicht | 0,48 kg |
| Filtergewinde | M42×0,5-6H |
| Objekt-Bild-Abstand ohne Strom | 275,4 mm |
| Flüssiglinse | EL-12-30-TC-VIS |
| Brechkraft bei 0 mA (25 °C, typisch) | -1 – +2 dpt |
| Brechkraftbereich (25 °C, ±250 mA) | -6 – +10 dpt |
| Wellenfrontfehler bei 532 nm (vertikal/horizontal) | 0,15 / 0,23 |
| Betriebstemperatur | -0 °C – +65 °C |
| Lagertemperatur | -40 °C – +85 °C |
| Temperaturkompensation | Ja |
| Spektralbereich | 400 – 1000 nm |
| Brechkraftbereich (20 °C) | -6 – +10 dpt |
| Objektivbauart | Telezentrisch |
| Max. Sensorformat | 1.1" |
| Reaktionszeit | 3 ms |
| Einstellzeit | 20 ms |
| Fokus-Wiederholbarkeit | Nicht angegeben |
| Flüssiglinsenmodell | EL-12-30-TC-VIS |
| Elektrischer Anschluss | Hirose HR10G-7R-6SB(73) |
| Fokussierbarer Arbeitsabstand (scharf abbildend) | 104,8 – 115,2 mm |
| Fokusbereich (gesamt) | 80 – 131 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

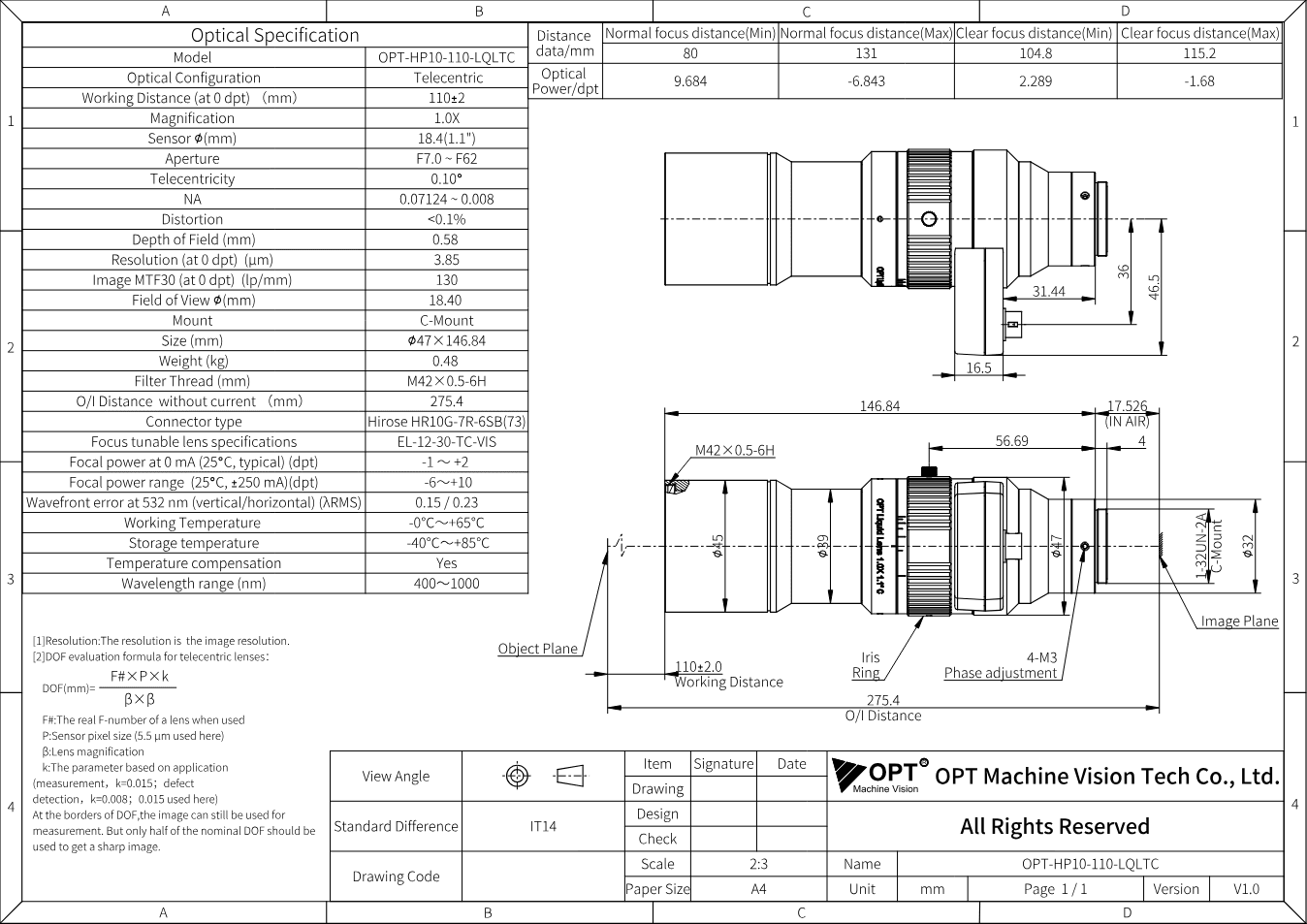

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-HP10-110-LQLTC (PDF)
Datenblatt · EN · 224 KB
- Datenblatt herunterladen
Hippo-Flüssiglinsen-Telezentrik - Serienbroschüre OPT
Datenblatt · EN · 2 MB
- Herunterladen
Optotune Cockpit 1.0.8559 (Windows)
Software / Firmware · EN · 88 MB
- Herunterladen
Optotune Cockpit - Handbuch (EN)
Handbuch · EN · 922 KB
- Herunterladen
Optotune ECC-1C Controller - Datenblatt (EN)
Handbuch · EN · 1 MB
- Herunterladen
Optotune EL-12-30-TC Flüssiglinse - Datenblatt (EN)
Handbuch · EN · 548 KB
Beschreibung
Mit Abbildungsmaßstab 1,0 ×, Blende F7,0 - F62, Bildkreis Ø18,4 mm (1.1") gehört OPT-HP10-110-LQLTC zur Serie „Hippo-Flüssiglinsen-Telezentrik“ von OPT Machine Vision. Außerdem: Arbeitsabstand Power/dpt | 110±2, C-Mount, Telezentrie 0,10°, Spektralbereich 400 - 1000 nm.
Die Hippo-Flüssiglinsen-Telezentrik stellt in 3 ms scharf und steht nach 10 ms stabil - bei einer Wiederholgenauigkeit von 0,01 dpt. Der integrierte Controller misst die Temperatur mit und kompensiert sie sofort. Bis 145 lp/mm für Sensoren bis 1,1". Sie misst telezentrisch auf mehreren Höhen, ohne dass ein Verstelltisch nötig wird: gestufte Bauteile, Leiterplatten mit Aufbauten, Stanz- und Spritzgussteile.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
