HIKROBOT

Flächenkamera MV-CA023-10UM

Hersteller-Artikelnummer: MV-CA023-10UM

Auflösung: 2,3 MP
Pixel: 1920 × 1200
Max. Bildrate: 41 fps
Shuttertyp: Global Shutter
Sensorformat: 1/1.2"
Pixelgröße: 5,86 µm × 5,86 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase - aktuell noch bestellbar

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CA023-10UM
Typ	2.3MP Area Scan Camera, USB3,IMX249,Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX249
Pixelgröße	5.86 µm × 5.86 µm
Sensorgröße	1/1.2"
Auflösung	1920 × 1200
Max. Bildrate	41 fps @1920 × 1200
Dynamikbereich	70 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	0 dB bis 20 dB
Belichtungszeit	34 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Mono
Pixelformat	Mono 8/10/10p/12/12p
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB3.0, kompatibel mit USB2.0
Digital-I/O	6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2)
Stromversorgung	12 VDC, Versorgung über USB 3.0 möglich
Leistungsaufnahme	typ. 2.5 W @ 5 VDC (USB3.0 provides power supply)
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 56 g (0,12 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder third-party software kompatibel mit USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC
Eingangsspannung	12 VDC, supports USB 3.0 power supply

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

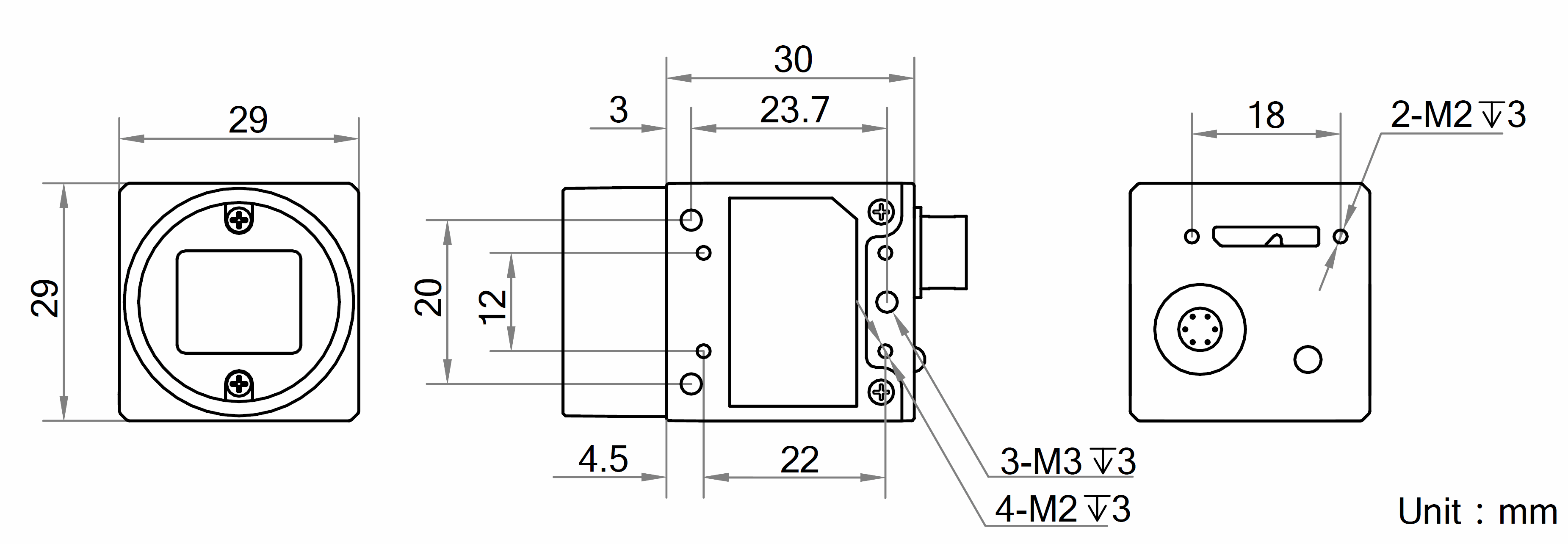

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CA023-10UM
Datenblatt · EN · 1 MB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CA023-10UM
Technische Zeichnung · EN · 2 MB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Handbuch Hikrobot Flächenkamera MV-CA023-10UM
Handbuch · EN · 4 MB
Herunterladen

Beschreibung

Die Hikrobot Flächenkamera MV-CA023-10UM ist eine 2,3 MP-Flächenkamera der CA-Serie mit USB3,0-Schnittstelle. Sie basiert auf dem Sony® IMX249-Sensor (CMOS, global shutter, 1/1,2") und liefert bis zu 41 fps bei 1920 × 1200 Pixeln (Pixelgröße 5,86 µm × 5,86 µm). Objektivanschluss C-mount, Versorgung 12 VDC, supports USB 3,0 power supply, Abmessungen 29 mm × 29 mm × 30 mm, Gewicht ca. 56 g, Schutzart IP30.
