Hikrobot Flächenkamera MV-CA020-10UC

HIKROBOT

Flächenkamera MV-CA020-10UC

Hersteller-Artikelnummer: MV-CA020-10UC

Auflösung
2 MP
Pixel
1624 × 1240
Max. Bildrate
89,1 fps
Shuttertyp
Global Shutter
Sensorformat
1/1.7"
Pixelgröße
4,5 µm × 4,5 µm
Schnittstelle
USB 3.0
Objektivanschluss
C-Mount
Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase - aktuell noch bestellbar

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-ArtikelnummerMV-CA020-10UC
Typ2MP Area Scan Camera, USB3,IMX430,Color
SensortypCMOS, Global Shutter
Sensor-ModellSony® IMX430
Pixelgröße4.5 µm × 4.5 µm
Sensorgröße1/1.7"
Auflösung1624 × 1240
Max. Bildrate89.1 fps @ 1624 × 1240
Dynamikbereich75.4 dB
Signal-Rausch-Verhältnis (SNR)40 dB
Gain (Verstärkung)0 dB bis 24 dB
Belichtungszeit1 µs bis 10 s
BelichtungsmodusBelichtung Aus/Einmalig/Kontinuierlich
FarbmodusFarbe
PixelformatMono 8/10/12, Bayer RG 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
BinningNot support
DecimationUnterstützt 1 × 1, 2 × 2
BildspiegelungHorizontale und vertikale Bildspiegelung
SchnittstelleUSB3.0, kompatibel mit USB2.0
Digital-I/O6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2)
Stromversorgung9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich
Leistungsaufnahmetyp. 3.9 W@5 VDC (USB3.0 provides power supply)
ObjektivanschlussC-Mount
Abmessungen29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewichtca. 80 g (0,2 lb.)
SchutzklasseIP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur0 °C bis 50 °C
Lagertemperatur–30 °C bis 70 °C
Luftfeuchtigkeit20 % RH bis 80 % RH (nicht kondensierend)
SoftwareMVS oder Fremdsoftware nach dem USB3 Vision Protokoll
Betriebssystem32/64-bit Windows 7/10, 32/64-bit Linux
KompatibilitätUSB3 Vision, GenICam
ZertifizierungCE, RoHS, KC
Eingangsspannung9 VDC to 24 VDC, supports USB3.0 power supply

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

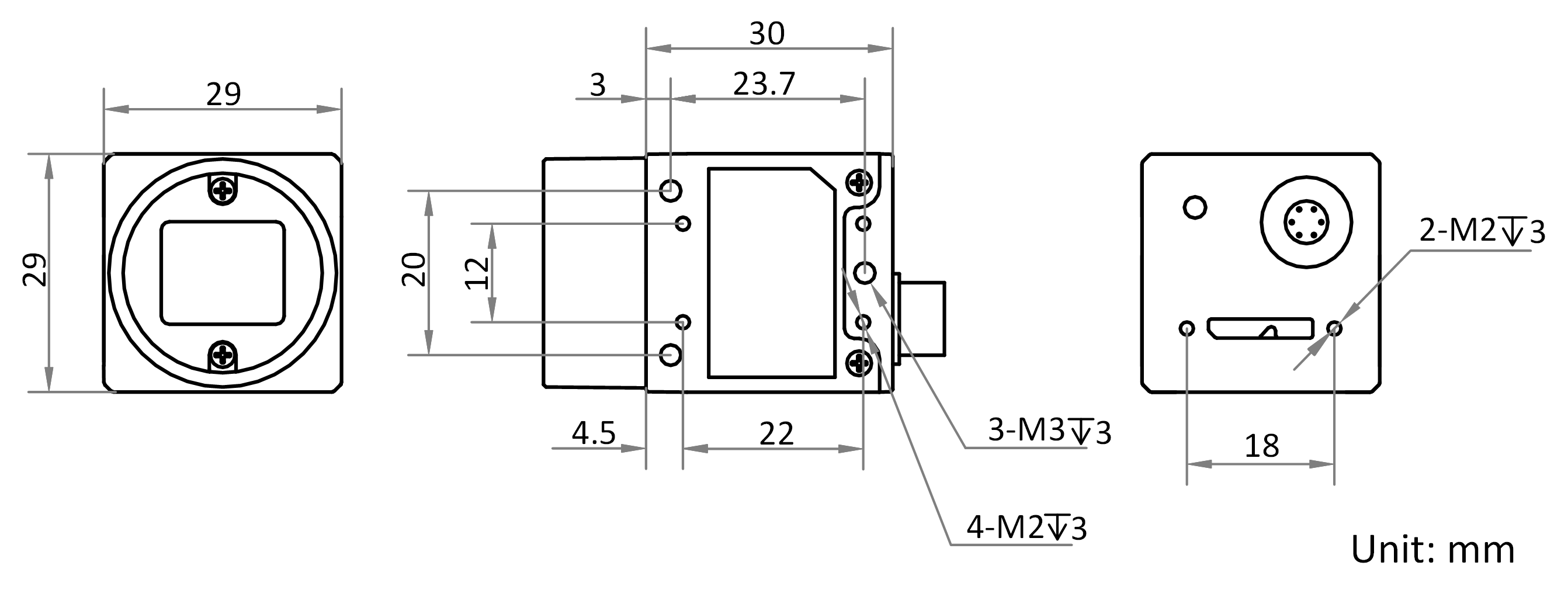

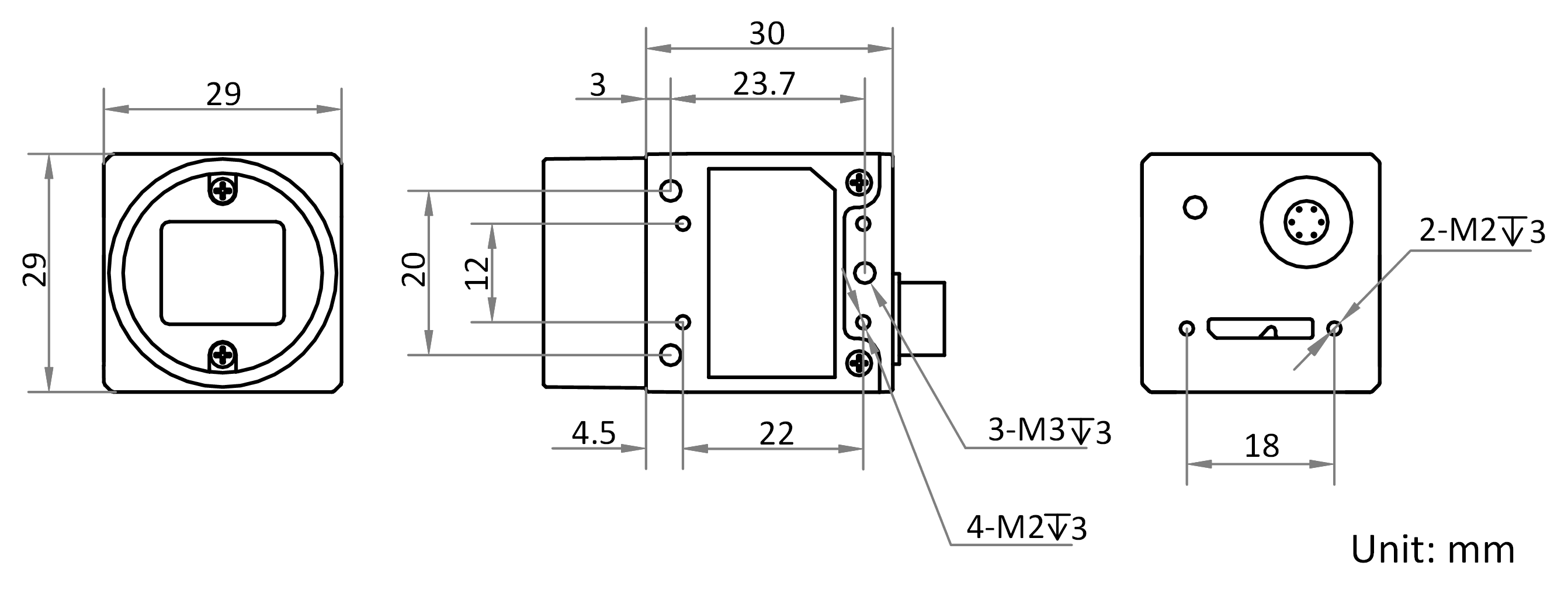

Maßzeichnung

Maßzeichnung HikRobot MV-CA020-10UC

Dokumente

  • Datenblatt Hikrobot Flächenkamera MV-CA020-10UC

    Datenblatt · EN · 1208 KB

    Datenblatt herunterladen

  • Technische Zeichnung Hikrobot Flächenkamera MV-CA020-10UC

    Technische Zeichnung · EN · 1952 KB

    Herunterladen

  • Handbuch Hikrobot Flächenkamera MV-CA020-10UC

    Handbuch · EN · 3739 KB

    Herunterladen

Beschreibung

Die Hikrobot Flächenkamera MV-CA020-10UC ist eine 2 MP-Flächenkamera der CA-Serie mit USB3,0-Schnittstelle. Sie basiert auf dem Sony® IMX430-Sensor (CMOS, global shutter, 1/1,7") und liefert bis zu 89,1 fps bei 1624 × 1240 Pixeln (Pixelgröße 4,5 µm × 4,5 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, supports USB3,0 power supply, Abmessungen 29 mm × 29 mm × 30 mm, Gewicht ca. 80 g, Schutzart IP30.
