HIKROBOT

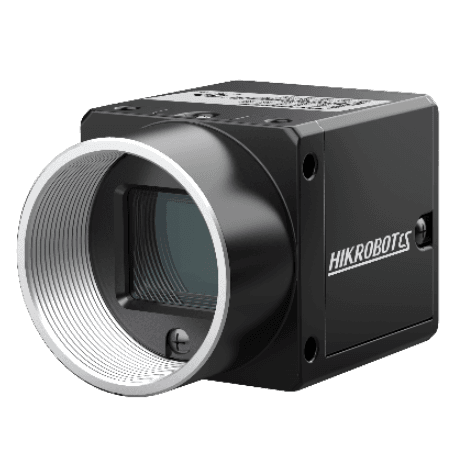

Flächenkamera MV-CS023-10UM
Hersteller-Artikelnummer: MV-CS023-10UM
- Auflösung
- 2,3 MP
- Pixel
- 1920 × 1200
- Max. Bildrate
- 41 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1/1.2"
- Pixelgröße
- 5,86 µm × 5,86 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CS023-10UM |
|---|---|
| Typ | 2.3MP Area Scan Camera, USB3.0, Mono |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Sony® IMX249 |
| Pixelgröße | 5.86 µm × 5.86 µm |
| Sensorgröße | 1/1.2" |
| Auflösung | 1920 × 1200 |
| Max. Bildrate | 41 fps @ 1920 × 1200 Mono 8 |
| Dynamikbereich | 70 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | 0 dB bis 24 dB |
| Belichtungszeit | 15 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB 3.0, kompatibel mit USB 2.0 |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, supports USB power supply |
| Leistungsaufnahme | typ. 1.5 W @ 5 VDC (USB 3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | ca. 78 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –30 °C bis 60 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB 3.0 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Window 11, und 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, supports USB power supply |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CS023-10UM
Datenblatt · EN · 528 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS023-10UM
Technische Zeichnung · EN · 2503 KB
- Herunterladen
Handbuch Hikrobot Flächenkamera MV-CS023-10UM
Handbuch · EN · 3739 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CS023-10UM ist eine 2,3 MP-Monochromkamera der CS-Serie mit USB3,0-Schnittstelle. Sie basiert auf dem Sony® IMX249-Sensor (CMOS, global shutter, 1/1,2") und liefert bis zu 41 fps bei 1920 × 1200 Pixeln (Pixelgröße 5,86 µm × 5,86 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, supports USB power supply, Abmessungen 29 mm × 29 mm × 30 mm, Gewicht ca. 78 g, Schutzart IP40.
