HIKROBOT

Flächenkamera MV-CH050-10CC

Hersteller-Artikelnummer: MV-CH050-10CC · 306300884

Auflösung: 5 MP
Pixel: 2432 × 2048
Max. Bildrate: 140 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 2/3"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: Camera Link
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH050-10CC
Typ	5MP Area Scan Camera,Camera Link,IMX250,Color
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX250
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	2/3"
Auflösung	2432 × 2048
Max. Bildrate	140 fps @2432 × 2048
Konfigurationsmodus	Base, Medium, Full, 80-bit
Tap-Geometrie	1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
Tap-Anzahl	2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixeltakt	60 MHz, 70 MHz, 85 MHz
Dynamikbereich	75.4 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	0 dB bis 17 dB
Belichtungszeit	15 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Farbe
Pixelformat	Bayer RG 8/10/12, RGB 8
Binning	Not support
Decimation	Not support
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Camera Link with SDR interface
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC
Leistungsaufnahme	typ. 3.41 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-30 °C bis 70 °C
Luftfeuchtigkeit	20 % bis 80 % RH (nicht kondensierend)
Software	MVS oder Framegrabber-Software nach dem GenICam Protokoll
Betriebssystem	32/64-bit Windows XP/7/10
Kompatibilität	Camera Link V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

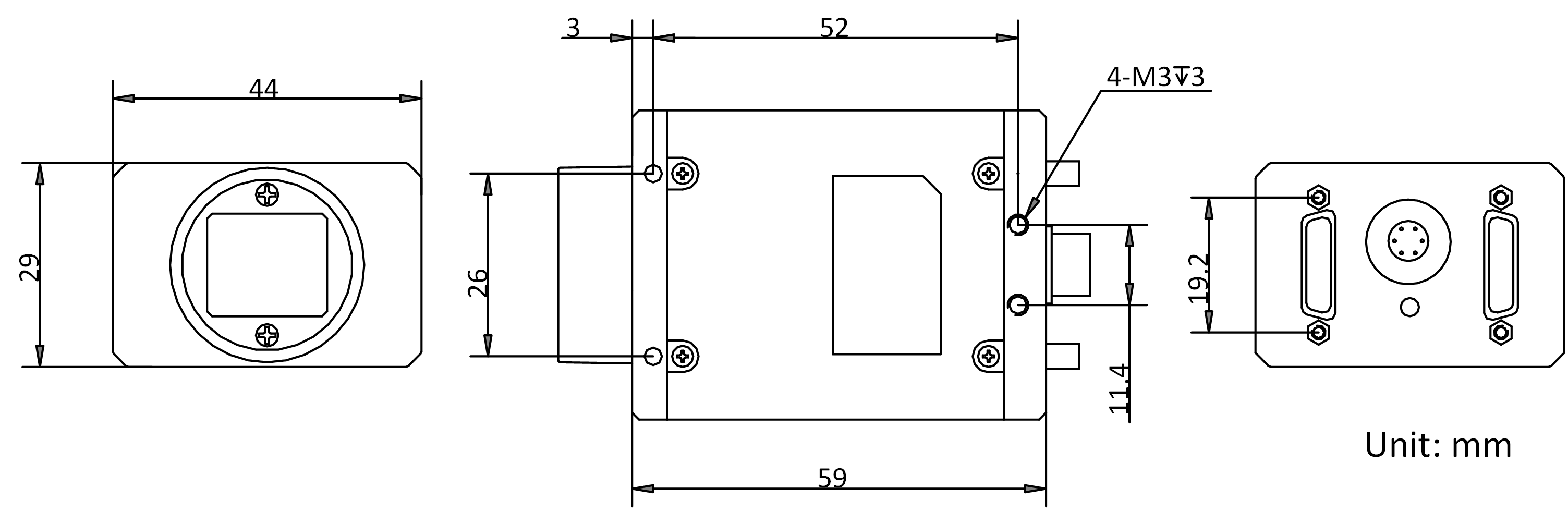

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH050-10CC
Datenblatt · EN · 512 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH050-10CC
Technische Zeichnung · EN · 1571 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH050-10CC
Handbuch · EN · 3246 KB
Herunterladen

Zubehör

Datenkabel(11)

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 7 m

SDR26 · 7 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 3 m

SDR26 · 3 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (MDR-MDR), 5 m

MDR26 · 5 m

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 5 m

SDR26 · 5 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 3 m

SDR26 · 3 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 5 m

SDR26 · 5 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 7 m

SDR26 · 7 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (MDR-MDR), 3 m

MDR26 · 3 m

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 5 m

SDR · 5 m

Datenkabel

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 3 m

SDR · 3 m

Datenkabel

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 7 m

SDR · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH050-10CC ist eine hochauflösende 5 MP Farb-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
