HIKROBOT

Flächenkamera MV-CH040-A0CM

Hersteller-Artikelnummer: MV-CH040-A0CM · 306302196

Auflösung: 4 MP
Pixel: 2048 × 2048
Max. Bildrate: 180 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1"
Pixelgröße: 5,5 µm × 5,5 µm
Schnittstelle: Camera Link
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH040-A0CM
Typ	4MP Area Scan Camera, Camera Link
Sensortyp	CMOS, Global Shutter
Pixelgröße	5.5 µm × 5.5 µm
Sensorgröße	1"
Auflösung	2048 × 2048
Max. Bildrate	180 fps @2040 × 2048 Mono 8
Konfigurationsmodus	Base, Medium, Full, 80-bit
Tap-Geometrie	1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
Tap-Anzahl	2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixeltakt	40 MHz, 66 MHz, 80 MHz, 85 MHz
Dynamikbereich	59.7 dB
Signal-Rausch-Verhältnis (SNR)	39.6 dB
Gain (Verstärkung)	0 dB bis 12 dB
Belichtungszeit	28 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 2 × 1, 2 × 2
Decimation	Unterstützt 1 × 1, 1 × 2, 2 × 1, 2 × 2
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Camera Link with SDR Connector
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2). Camera Link interface provides I/O (CC1/CC2/CC3/CC4)
Stromversorgung	9 VDC bis 24 VDC, supports PoCL
Leistungsaufnahme	typ. 3.6 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	-10 °C bis 50 °C
Lagertemperatur	-30 °C bis 70 °C
Luftfeuchtigkeit	20 % bis 95 % RH (nicht kondensierend)
Software	MVS oder Framegrabber-Software nach dem GenICam Protokoll
Betriebssystem	32/64-bit Windows XP/7/10, 64-bit Windows 11
Kompatibilität	Camera Link V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

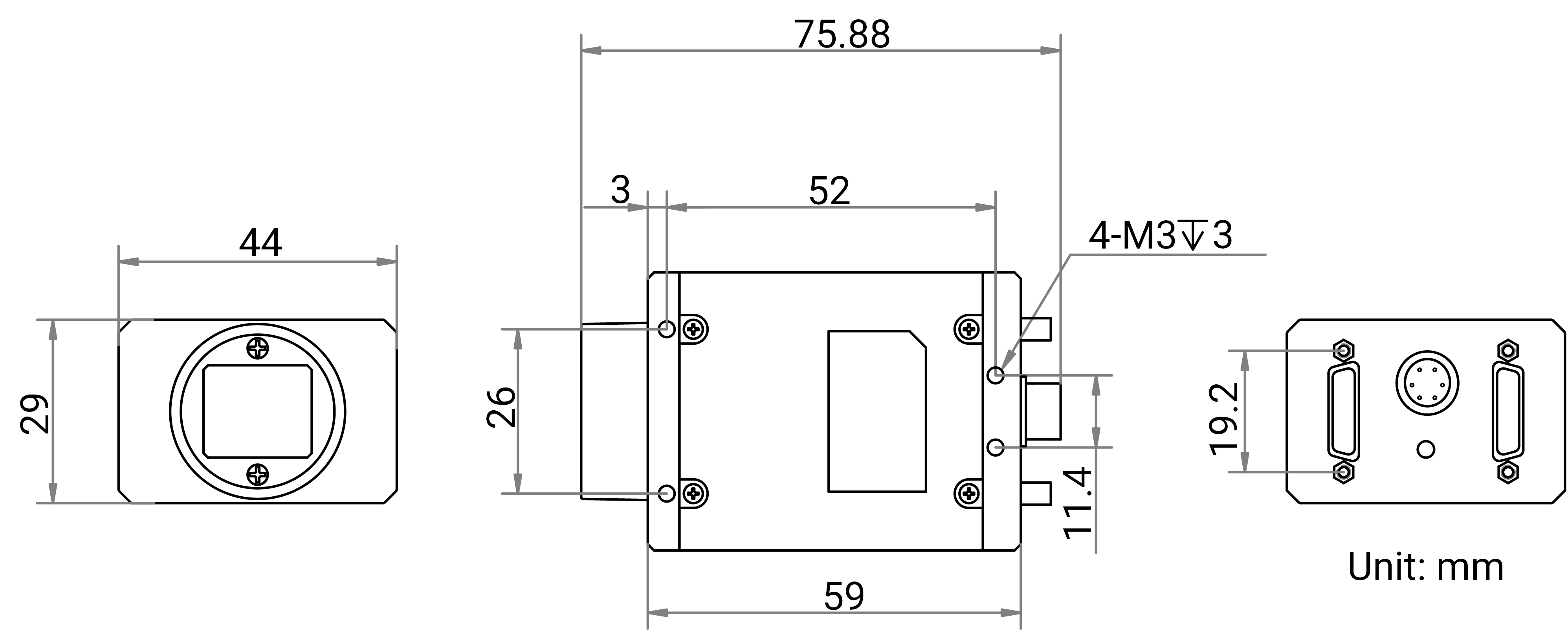

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH040-A0CM
Datenblatt · EN · 450 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH040-A0CM
Technische Zeichnung · EN · 2270 KB
Herunterladen
Software / Firmware V4.0.4 HikRobot Flächenkamera MV-CH040-A0CM
Software / Firmware · EN · 1433 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH040-A0CM
Handbuch · EN · 3246 KB
Herunterladen

Zubehör

Datenkabel(11)

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 7 m

SDR26 · 7 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 3 m

SDR26 · 3 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (MDR-MDR), 5 m

MDR26 · 5 m

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 5 m

SDR26 · 5 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 3 m

SDR26 · 3 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 5 m

SDR26 · 5 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 7 m

SDR26 · 7 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (MDR-MDR), 3 m

MDR26 · 3 m

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 5 m

SDR · 5 m

Datenkabel

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 3 m

SDR · 3 m

Datenkabel

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 7 m

SDR · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH040-A0CM ist eine hochauflösende 4 MP Mono-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
