HIKROBOT

Flächenkamera MV-CH120-10CM

Hersteller-Artikelnummer: MV-CH120-10CM · 306301011

Auflösung: 12 MP
Pixel: 3840 × 3000 (80-bit), 4096 × 3000 (Base/Medium/Full)
Max. Bildrate: 50,9 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1.1"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: Camera Link
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH120-10CM
Typ	12MP Area Scan Camera, Camera Link, IMX253, Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX253
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1.1"
Auflösung	4096 × 3000 (Base/Medium/Full), 3840 × 3000 (80-bit)
Max. Bildrate	50.9 fps @ 4096 × 3000 Mono 8 (Base/Medium/Full) 69.8 fps @ 3840 × 3000 Mono 8 (80-bit)
Konfigurationsmodus	Base, Medium, Full, 80-bit
Tap-Geometrie	1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
Tap-Anzahl	2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixeltakt	60 MHz, 70 MHz, 85 MHz
Dynamikbereich	71.6 dB
Signal-Rausch-Verhältnis (SNR)	39.7 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	1 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Not support
Decimation	Not support
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Camera Link with SDR interface
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC
Leistungsaufnahme	typ. 4.51 W @ 12 VDC
Objektivanschluss	C-Mount
Abmessungen	44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH 80 % RH (nicht kondensierend)
Software	MVS oder Framegrabber-Software nach dem GenICam Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11
Kompatibilität	Camera Link V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

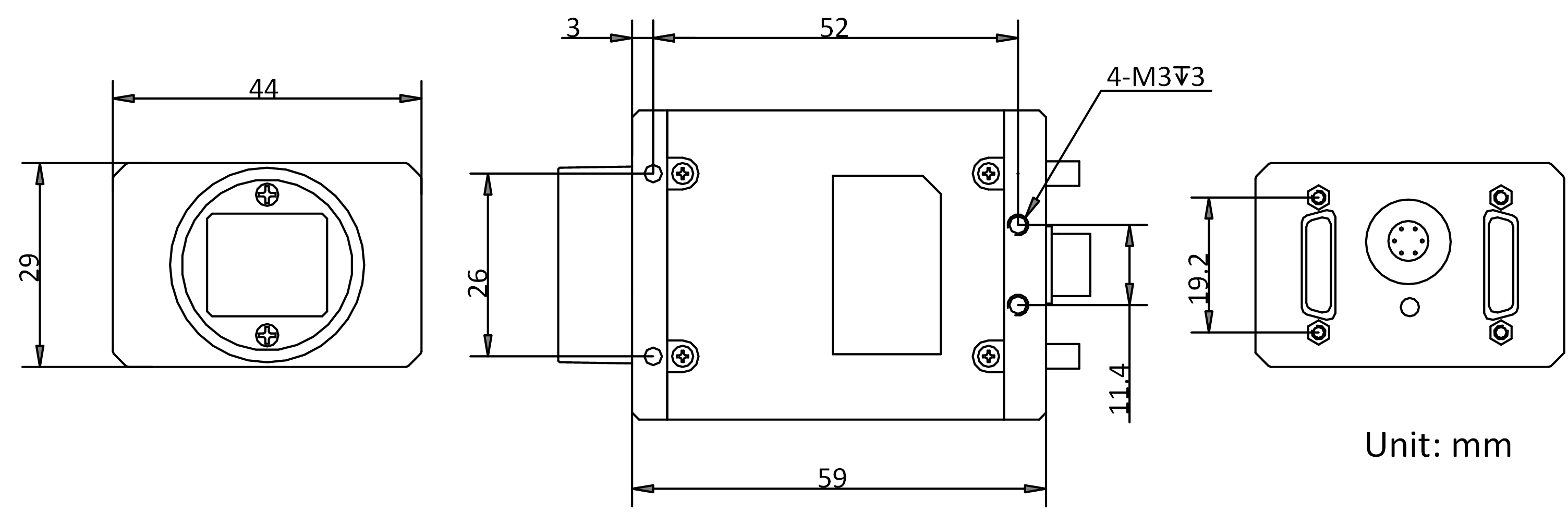

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH120-10CM
Datenblatt · EN · 660 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-10CM
Technische Zeichnung · EN · 2 MB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Handbuch HikRobot Flächenkamera MV-CH120-10CM
Handbuch · EN · 3 MB
Herunterladen

Zubehör

Datenkabel(11)

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 7 m

SDR26 · 7 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 3 m

SDR26 · 3 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (MDR-MDR), 5 m

MDR26 · 5 m

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-SDR), 5 m

SDR26 · 5 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 3 m

SDR26 · 3 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 5 m

SDR26 · 5 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (SDR-MDR), 7 m

SDR26 · 7 m

Datenkabel

HIKROBOT

Hochflex CameraLink Datenkabel (MDR-MDR), 3 m

MDR26 · 3 m

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 5 m

SDR · 5 m

Datenkabel

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 3 m

SDR · 3 m

Datenkabel

HIKROBOT

Standard CameraLink Datenkabel (SDR-SDR), 7 m

SDR · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH120-10CM ist eine hochauflösende 12 MP Mono-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
