Zeilenbeleuchtung OPT-LSA236-R
Hersteller-Artikelnummer: OPT-LSA236-R
Serie: OPT-LSA-Serie (Zeilenbeleuchtungen hoher Intensität)
- Lichtfarbe
- Rot
- Kühlung
- Lüfter
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSA236-R |
|---|---|
| Lichtfarbe | rot |
| Stromaufnahme | 6 A |
| Leistung | 144 W |
| Abmessungen (L × B × H) | 236 × 50 × 126 mm |
| Serie | OPT-LSA (hohe Intensität) |
| Strahlcharakteristik | Hochgerichtet |
| Kühlung | Lüfter |
| Anschluss | ZQ GX16M-6A |
| Kabellänge | 1000 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 40 mm |
| Gehäuselänge | 236 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

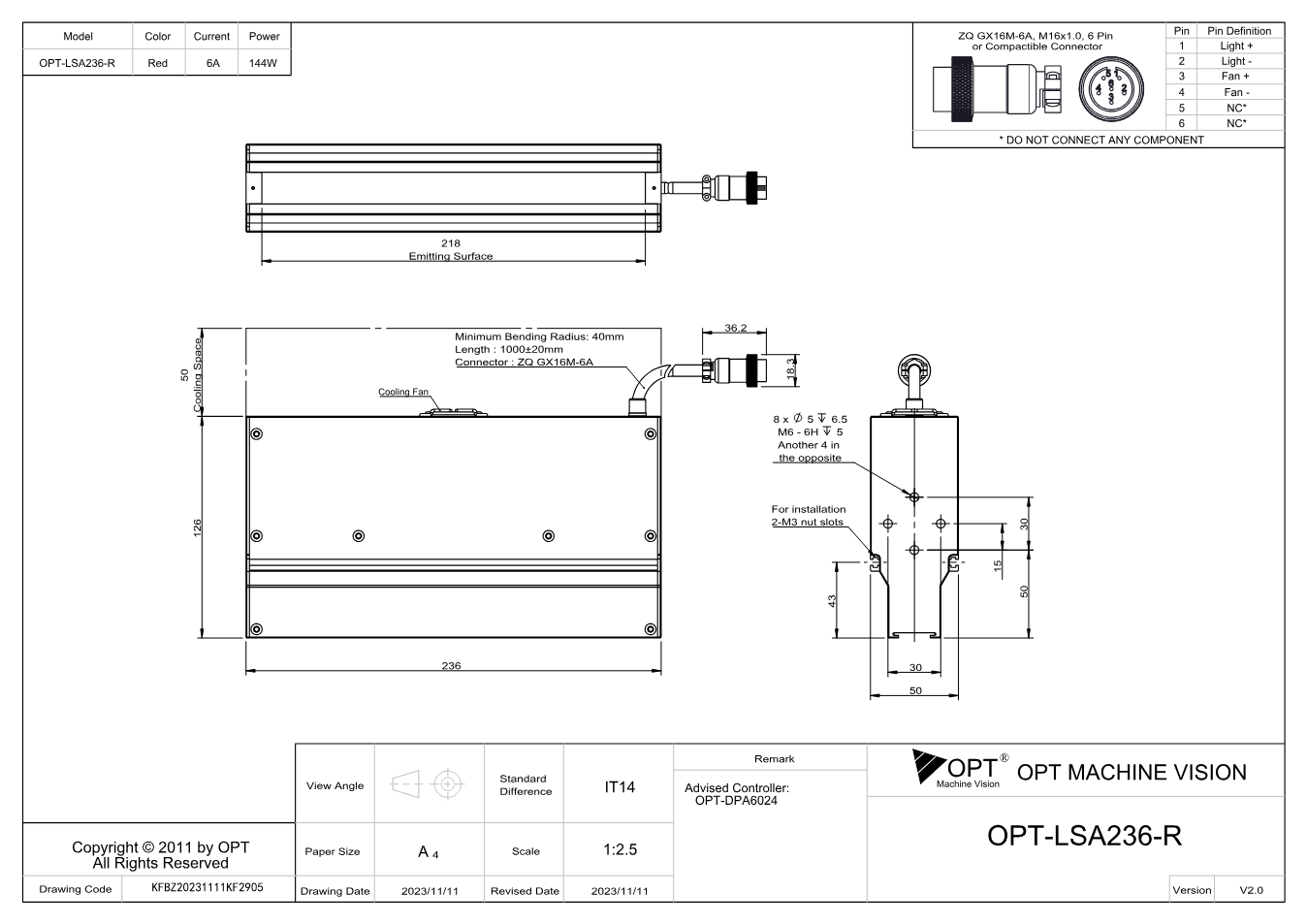

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LSA-Serie (Zeilenbeleuchtungen hoher Intensität): Serienbroschüre OPT (EN)
Datenblatt · EN · 3 MB
- Herunterladen
Maßzeichnung OPT-LSA236 (V2.0) (PDF)
Technische Zeichnung · EN · 264 KB
- Herunterladen
Maßzeichnung OPT-LSA236 (V2.0U) (PDF)
Technische Zeichnung · EN · 264 KB
- Herunterladen
Maßzeichnung OPT-LSA236 (V1.0U) (PDF)
Technische Zeichnung · EN · 109 KB
Zubehör
Beleuchtungskabel(9)
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m
ZQ GX16M-6A · 20 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m
ZQ GX16M-6A · 1 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m
ZQ GX16M-6A · 2 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
Beschreibung
OPT-LSA236-R ist eine Zeilenbeleuchtung aus der OPT-LSA-Serie von OPT. Kennwerte laut Hersteller: Lichtfarbe Rot, Leistungsaufnahme 144 W, Nennstrom 6 A, Kühlung mit Lüfter, Anschluss ZQ GX16M-6A.
Die OPT-LSA-Serie ist eine Hochleistungs-Zeilenbeleuchtung für schnell laufende Bahnen. Für die Serie nennt der Hersteller bis zu 5000 klx bei 50 mm Arbeitsabstand (Messwerte an zwei Modellen, laut Hersteller Richtwerte).
