Zeilenbeleuchtungen für Zeilenkameras

Beleuchtungsbereich

Der Beleuchtungsbereich ist die Länge der Lichtlinie, die die Leuchte tatsächlich ausleuchtet. Im Bestand reicht er von 50 bis 3600 mm; der Filter „Beleuchtungsbereich“ fasst ihn in Stufen ab 50, 100, 200, 400, 800, 1200 und 1600 mm zusammen. Er sollte die Bahnbreite beziehungsweise das Sichtfeld der Zeilenkamera einschließlich der erwarteten Lageabweichung abdecken.

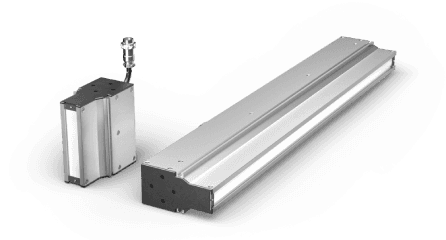

Die Zahl im Modellnamen bedeutet bei den beiden Herstellern nicht dasselbe. Bei OPT nennt sie die Gehäuselänge: OPT-LSS104 hat ein 104 mm langes Gehäuse und einen Beleuchtungsbereich von 86 mm, OPT-LSNS608 leuchtet 590 mm aus. Bei den Serien LTLNM, LTLNE und LTLNC von Opto Engineering steht die Zahl für den Beleuchtungsbereich; LTLNE-300 leuchtet 300 mm aus und misst 340 mm. Wer nach dem Einbauraum sucht, nutzt den Filter „Gehäuselänge“ (80 bis 3630 mm).

Bei einigen Leuchten, überwiegend aus den Serien OPT-LSA und OPT-LSF, nennt der Hersteller keinen Beleuchtungsbereich. Sie stehen im Filter unter „ohne Herstellerangabe“ und bleiben so auffindbar; wir tragen keinen Wert aus dem Modellnamen nach.

Arbeitsabstand und Beleuchtungsstärke

Ein Arbeitsabstand ist nur bei den drei Serien von Opto Engineering als Herstellerangabe hinterlegt, als Bereich von 10 bis 100 mm, 100 bis 200 mm, 10 bis 200 mm oder 20 bis 100 mm, je nach Fokussierung (Nahfeld, Fernfeld oder kollimiert). Für die OPT-Serien nennt der Hersteller keinen Arbeitsabstand je Modell. Ein Filter dafür würde den größten Teil des Bestands ausblenden; bei den Opto-Modellen steht die Angabe in den technischen Daten.

Die Beleuchtungsstärke ist bei keinem Modell als Messwert hinterlegt. OPT nennt sie als Serienangabe: bis zu 2000 klx bei 50 mm Arbeitsabstand für die Serie OPT-LSS (gemessen an vier Modellen) und bis zu 5000 klx bei 50 mm für OPT-LSA (gemessen an zwei Modellen), jeweils als Richtwert. Opto Engineering führt die Beleuchtungsstärke im Datenblatt ohne Zahl. Eine Serienangabe lässt sich nicht auf jedes Modell übertragen; deshalb ist die Beleuchtungsstärke kein Filter, sondern steht als Serienaussage im Text der betroffenen Produkte.

Lichtfarbe und Wellenlänge

Die Lichtfarben im Bestand sind Weiß, Rot, Grün, Blau und Infrarot. Weißes Licht eignet sich für Farbkameras und für Aufgaben, bei denen der Kontrast nicht von einer einzelnen Wellenlänge abhängt. Rot, Grün und Blau werden mit Monochromkameras eingesetzt, um den Kontrast zwischen Material und Merkmal zu verstärken; Infrarot hilft, wenn sichtbare Farbstrukturen zurücktreten sollen. Welche Farbe den besten Kontrast liefert, hängt von Material, Oberfläche und Kameraempfindlichkeit ab und lässt sich am sichersten im Bildtest klären.

Eine Wellenlänge in Nanometern nennt der Hersteller für die Zeilenbeleuchtungen im Bestand nicht, ebenso wenig eine Farbtemperatur für die weißen Modelle. Gefiltert wird deshalb nach der Lichtfarbe; eine zweite Ebene für die Wellenlänge gibt es hier nicht. Wenn Sie für einen Bandpassfilter oder die Kameraempfindlichkeit eine Zahl brauchen, fragen wir sie vor der Bestellung beim Hersteller an.

Optischer Aufbau

Der optische Aufbau sagt, wie das Licht auf die Bahn trifft: direkt, koaxial über einen Strahlteiler in der Kameraachse oder über einen 45°-Spiegel. Koaxiales Licht macht auf spiegelnden Bahnen Fehlstellen als dunkle Stellen sichtbar, weil glatte Flächen das Licht in die Kamera zurückwerfen und Kratzer oder Einschlüsse es wegstreuen.

Als Herstellerangabe ist der Aufbau nur bei drei Serien hinterlegt: koaxial bei OPT-LSSC und OPT-LSNLC sowie bei den CX-Varianten der LTLNE-Serie, direkt und mit 45°-Spiegel bei den übrigen LTLNE-Varianten. Für OPT-LSS, OPT-LSNS, OPT-LSNL, OPT-LSE, OPT-LSA, OPT-LSF, LTLNC und LTLNM nennt der Hersteller keinen optischen Aufbau; er wird nicht aus dem Modellnamen abgeleitet. Die Serie OPT-LSSX beleuchtet das Prüfteil laut Hersteller von beiden Seiten über eine besondere optische Anordnung; das ist eine Beleuchtungsanordnung und kein optischer Aufbau im Sinne dieses Merkmals. Weil das Feld nur bei rund einem Viertel der Produkte belegt ist, ist es kein Filter.

Kühlung

Zeilenbeleuchtungen setzen viel Leistung auf kleiner Fläche um; die Kühlung entscheidet über Einbau und Umgebung. Im Bestand gibt es vier Arten: Lüfter (OPT-LSS, OPT-LSSC, OPT-LSSX, OPT-LSA, LTLNM und ein Teil von LTLNE und OPT-LSE), passive Kühlung über das Gehäuse (OPT-LSNS, OPT-LSNL, OPT-LSNLC und der andere Teil von LTLNE und OPT-LSE), Druckluft oder passiv bei LTLNC sowie Wasserkühlung bei den meisten OPT-LSF.

Passiv gekühlte Serien arbeiten ohne bewegte Teile; OPT nennt die lüfterlose Bauweise leise und stabil und empfiehlt sie für Umgebungen mit Anforderungen an Geräusch, Vibration und Luftströmung. Ein Lüfter braucht freie Luftwege im Einbauraum, bei Wasserkühlung müssen Anschlüsse und Kühlkreislauf in der Anlage vorgesehen werden. Der Filter „Kühlung“ trennt die Arten; wo der Hersteller nichts nennt, steht die Leuchte unter „ohne Herstellerangabe“.

Ansteuerung und Controller

Ob ein Modell einen Controller braucht, nennt der Hersteller nicht durchgängig. OPT gibt für die Serien OPT-LSS, OPT-LSSC, OPT-LSSX, OPT-LSNS und OPT-LSNL je Modell einen empfohlenen Controller an: OPT-DPA2024E(B), OPT-DPA6024E, OPT-DPA6024E(C), OPT-DPA6024EB, OPT-DPA10024EB oder OPT-DPA20024EB. Die Empfehlung steht in den technischen Daten des Produkts, und die Controller sind als Zubehör verknüpft.

Die Serien von Opto Engineering sind für 24 V ausgelegt; bei OPT ist die Versorgungsspannung nur bei einem Teil der Modelle hinterlegt, ebenfalls 24 V. Die LTLNC-Serie nennt zusätzlich Grenzen für den Pulsbetrieb: einen Pulsstrom je Modell, höchstens 100 ms Pulsdauer bei 5 % Einschaltdauer. Eine Betriebsart (Dauerlicht oder Blitz) ist bei keinem Modell als Feld hinterlegt und deshalb kein Filter.

Der Anschluss ist bei den meisten Leuchten als Steckertyp angegeben, etwa JST SMR-02V-B, ZQ GX16M-6A und ZQ GX16M-6B, WS20K6Z, WS20J6TQ, WEIPU SP1710/P9 oder M8; der Filter „Anschluss“ steht unter „Weitere Filter“. Kabel und Controller müssen zum Steckertyp und zur Leistung des Modells passen; die passenden Controller und Kabel sind beim Beleuchtungszubehör beschrieben.
