Zeilenbeleuchtung OPT-LSA524-W
Hersteller-Artikelnummer: OPT-LSA524-W
Serie: OPT-LSA-Serie (Zeilenbeleuchtungen hoher Intensität)
- Lichtfarbe
- Weiß
- Kühlung
- Lüfter
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSA524-W |
|---|---|
| Lichtfarbe | weiß |
| Stromaufnahme | 23,4 A |
| Leistung | 561,6 W |
| Abmessungen (L × B × H) | 524 × 50 × 126 mm |
| Serie | OPT-LSA (hohe Intensität) |
| Strahlcharakteristik | Hochgerichtet |
| Kühlung | Lüfter |
| Anschluss | WS20J6TQ |
| Kabellänge | 1000 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 60 mm |
| Gehäuselänge | 524 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

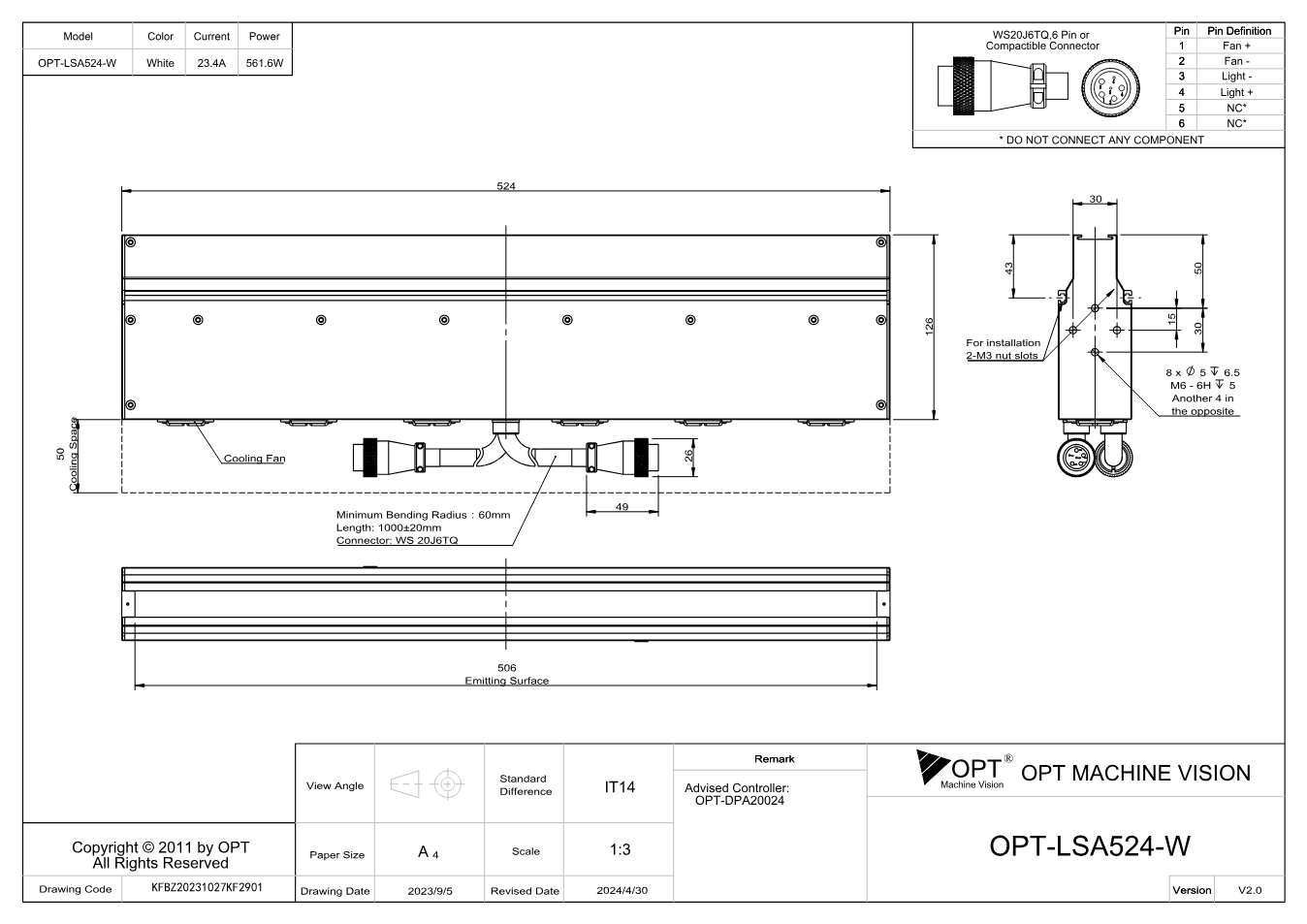

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LSA-Serie (Zeilenbeleuchtungen hoher Intensität): Serienbroschüre OPT (EN)
Datenblatt · EN · 3 MB
- Herunterladen
Maßzeichnung OPT-LSA524 (V2.0) (PDF)
Technische Zeichnung · EN · 220 KB
- Herunterladen
Maßzeichnung OPT-LSA524 (V2.0U) (PDF)
Technische Zeichnung · EN · 220 KB
- Herunterladen
Maßzeichnung OPT-LSA524 (V1.0) (PDF)
Technische Zeichnung · EN · 177 KB
- Herunterladen
Maßzeichnung OPT-LSA524 (V1.0U) (PDF)
Technische Zeichnung · EN · 183 KB
Zubehör
Beleuchtungskabel(9)
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX3M-6P-S-20A, 3 m
WS20J6TQ · 3 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX5M-6P-S-20A, 5 m
WS20J6TQ · 5 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX10M-6P-S-20A, 10 m
WS20J6TQ · 10 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX20M-6P-S-20A, 20 m
WS20J6TQ · 20 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX1M-6P-S-20A, 1 m
WS20J6TQ · 1 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX2M-6P-S-20A, 2 m
WS20J6TQ · 2 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX3M-6P-S-20A, 3 m
WS20J6TQ · 3 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX5M-6P-S-20A, 5 m
WS20J6TQ · 5 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX10M-6P-S-20A, 10 m
WS20J6TQ · 10 m
Beschreibung
OPT-LSA524-W ist eine Zeilenbeleuchtung aus der OPT-LSA-Serie von OPT. Kennwerte laut Hersteller: Lichtfarbe Weiß, Leistungsaufnahme 561,6 W, Nennstrom 23,4 A, Kühlung mit Lüfter, Anschluss WS20J6TQ.
Die OPT-LSA-Serie ist eine Hochleistungs-Zeilenbeleuchtung für schnell laufende Bahnen. Für die Serie nennt der Hersteller bis zu 5000 klx bei 50 mm Arbeitsabstand (Messwerte an zwei Modellen, laut Hersteller Richtwerte).
