Flächenbeleuchtung OPT-CFLG8658-UV

Hersteller-Artikelnummer: OPT-CFLG8658-UV

Serie: OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen)

Leuchtfläche: 70 × 42 mm
Lichtfarbe: UV (365 nm | 385 nm | 405 nm)
Anschluss: ZQ GX16M-6A

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	OPT-CFLG8658-UV
Wellenlänge	365nm/385nm/405nm
Lichtfarbe	Ultraviolet
Eingang (Leistung @ Strom)	120 W@5 A
Strom (Blitzbetrieb)	5 A
Leistung (Blitzbetrieb)	120 W
Strom (Dauerbetrieb)	2.35 A
Leistung (Dauerbetrieb)	56.4 W
Kanäle	1
Empfohlener Controller	OPT-DPA6024
Empfohlener Controller (Zeichnung)	OPT-APA6024, OPT-DPA6024
Anschluss	ZQ GX16M-6A
Kabellänge	1000 ± 20 mm
Min. Biegeradius	40 mm
Blitzbetrieb	Maximum pulse width 30 s, duty ratio 50 %
Dauerbetrieb	The controller gear 120
Leuchtflächenbreite	70 mm
Leuchtflächenhöhe	42 mm
Controllerbedarf	Empfohlen
Mindestbiegeradius Anschlusskabel	40 mm
Gehäuselänge	86 mm
Gehäusebreite	58 mm

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

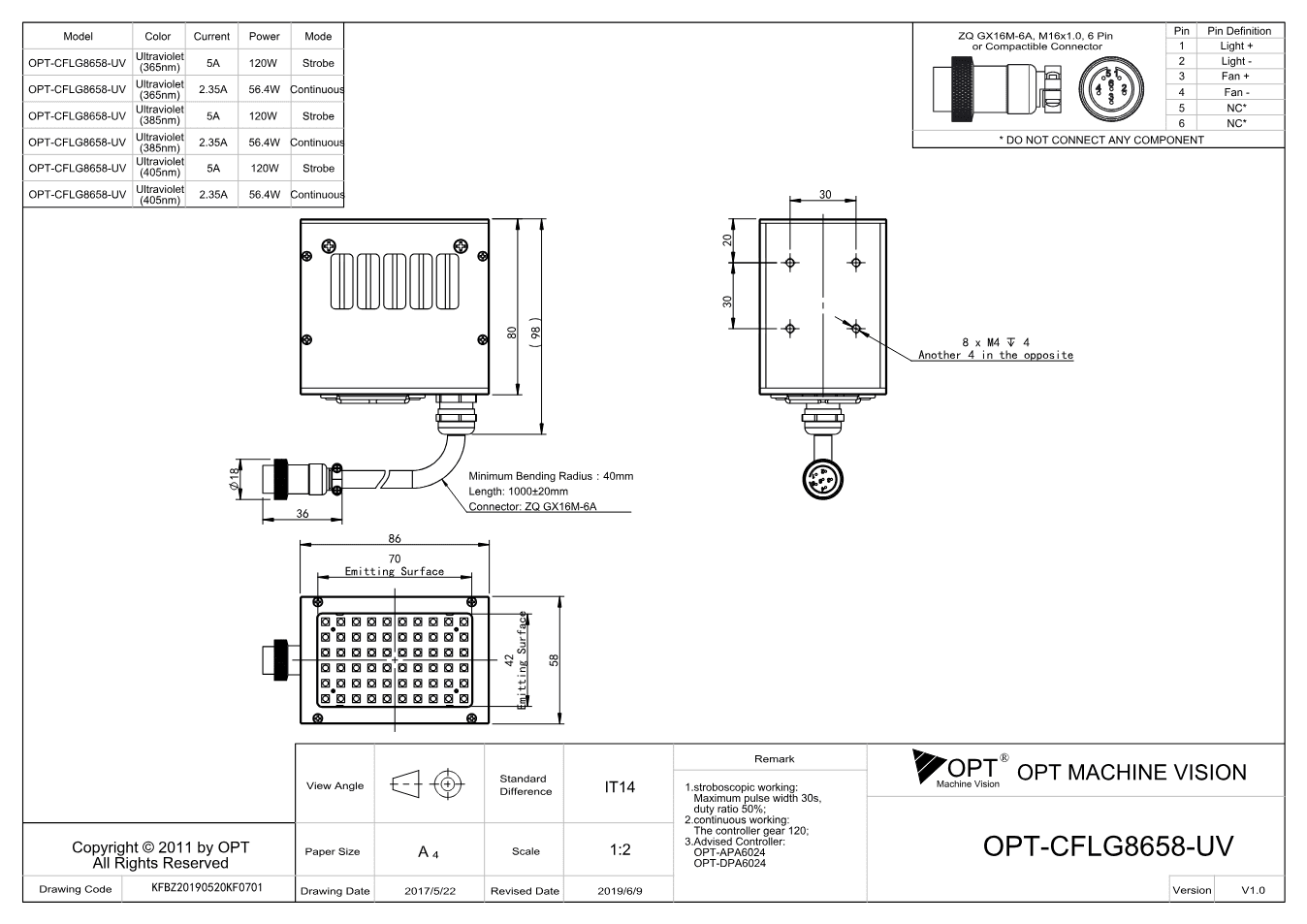

Maßzeichnung

Dokumente

OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 4 MB
Datenblatt herunterladen
Maßzeichnung OPT-CFLG8658 (V1.0) (PDF)
Technische Zeichnung · EN · 230 KB
Herunterladen

Zubehör

Beleuchtungskabel(9)

OPT

Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m

ZQ GX16M-6A · 3 m

OPT

Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m

ZQ GX16M-6A · 5 m

OPT

Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m

ZQ GX16M-6A · 10 m

OPT

Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m

ZQ GX16M-6A · 20 m

OPT

Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m

ZQ GX16M-6A · 1 m

OPT

Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m

ZQ GX16M-6A · 2 m

OPT

Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m

ZQ GX16M-6A · 3 m

OPT

Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m

ZQ GX16M-6A · 5 m

OPT

Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m

ZQ GX16M-6A · 10 m

Beschreibung

OPT-CFLG8658-UV kennzeichnet in der OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) den Produkttyp „UV-Aushärtebeleuchtung“. Zentrale Kennwerte sind Lichtfarbe UV (365 nm | 385 nm | 405 nm), Stromaufnahme 5 A | 2,35 A, Leistung Blitzbetrieb 120 W | 56,4 W Dauerbetrieb | 120 W Blitzbetrieb.

Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.

Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
