Flächenbeleuchtung OPT-CFLG156100-UV
Hersteller-Artikelnummer: OPT-CFLG156100-UV
Serie: OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen)
- Leuchtfläche
- 140 × 84 mm
- Lichtfarbe
- UV (365 nm | 385 nm | 405 nm)
- Anschluss
- WS 28K7Z
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CFLG156100-UV |
|---|---|
| Wellenlänge | 365nm/385nm/405nm |
| Lichtfarbe | Ultraviolet |
| Eingang (Leistung @ Strom) | 480 W@20 A |
| Strom (Blitzbetrieb) | 20 A |
| Leistung (Blitzbetrieb) | 480 W |
| Strom (Dauerbetrieb) | 9.4 A |
| Leistung (Dauerbetrieb) | 225.6 W |
| Kanäle | 1 |
| Empfohlener Controller | OPT-DPA20024E |
| Anschluss | WS 28K7Z |
| Blitzbetrieb | Maximum pulse width 30 s, duty ratio 50 % |
| Dauerbetrieb | The controller gear 120 |
| Hinweis Verlängerung | Light source using with 3 meters extension cords |
| Leuchtflächenbreite | 140 mm |
| Leuchtflächenhöhe | 84 mm |
| Controllerbedarf | Empfohlen |
| Gehäuselänge | 156 mm |
| Gehäusebreite | 100 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

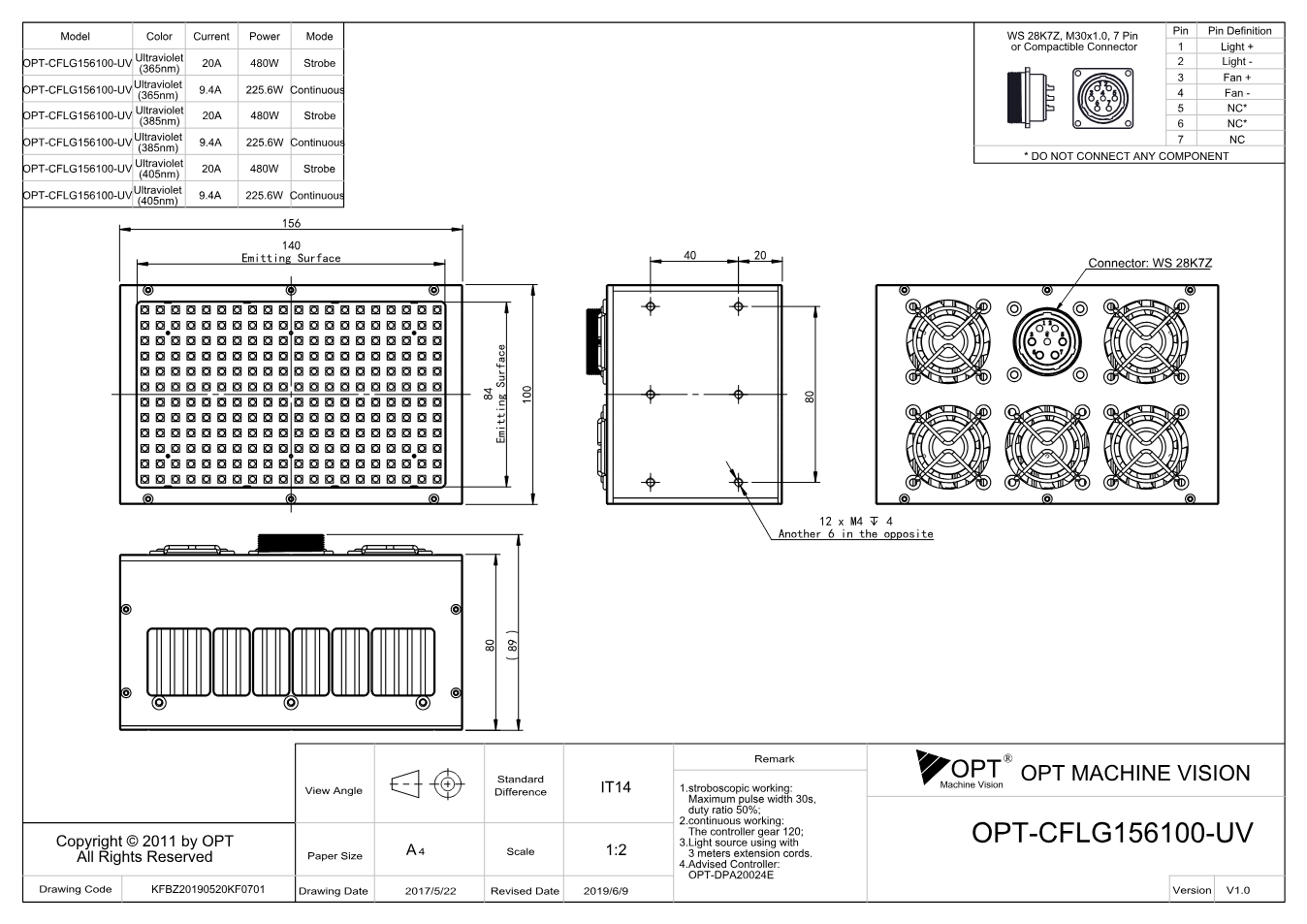

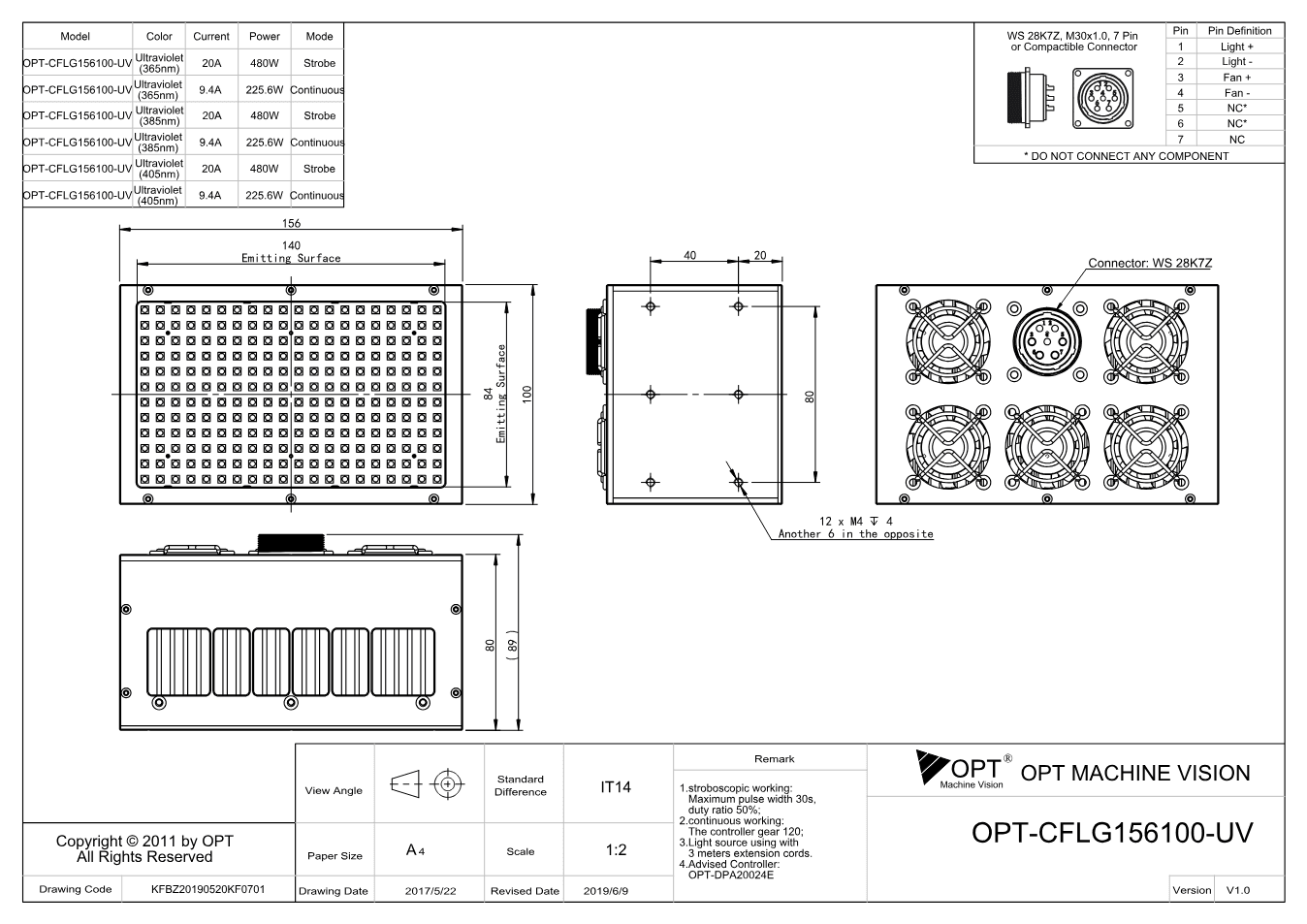

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 4513 KB
- Herunterladen
Maßzeichnung OPT-CFLG156100 (V1.0) (PDF)
Technische Zeichnung · EN · 159 KB
Beschreibung
OPT-CFLG156100-UV kennzeichnet in der OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) den Produkttyp „UV-Aushärtebeleuchtung“. Zentrale Kennwerte sind Lichtfarbe UV (365 nm | 385 nm | 405 nm), Stromaufnahme 20 A | 9,4 A, Leistung Blitzbetrieb 480 W | 225,6 W Dauerbetrieb | 480 W Blitzbetrieb.
Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.
Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
