Flächenbeleuchtung OPT-CFLG22658-UV
Hersteller-Artikelnummer: OPT-CFLG22658-UV
Serie: OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen)
- Leuchtfläche
- 210 × 42 mm
- Lichtfarbe
- UV (365 nm | 385 nm | 405 nm)
- Anschluss
- WS 28K7Z
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CFLG22658-UV |
|---|---|
| Wellenlänge | 365nm/385nm/405nm |
| Lichtfarbe | Ultraviolet |
| Eingang (Leistung @ Strom) | 360 W@15 A |
| Strom (Blitzbetrieb) | 15 A |
| Leistung (Blitzbetrieb) | 360 W |
| Strom (Dauerbetrieb) | 7 A |
| Leistung (Dauerbetrieb) | 168 W |
| Kanäle | 1 |
| Empfohlener Controller | OPT-DPA20024E |
| Empfohlener Controller (Zeichnung) | OPT-DPA20024 |
| Anschluss | WS 28K7Z |
| Empfohlener Arbeitsabstand | 10 mm |
| Blitzbetrieb | Maximum pulse width 30 s, duty ratio 50 % |
| Dauerbetrieb | The controller gear 120 |
| Hinweis Verlängerung | Light source using with 3 meters extension cords |
| Leuchtflächenbreite | 210 mm |
| Leuchtflächenhöhe | 42 mm |
| Controllerbedarf | Empfohlen |
| Gehäuselänge | 226 mm |
| Gehäusebreite | 58 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

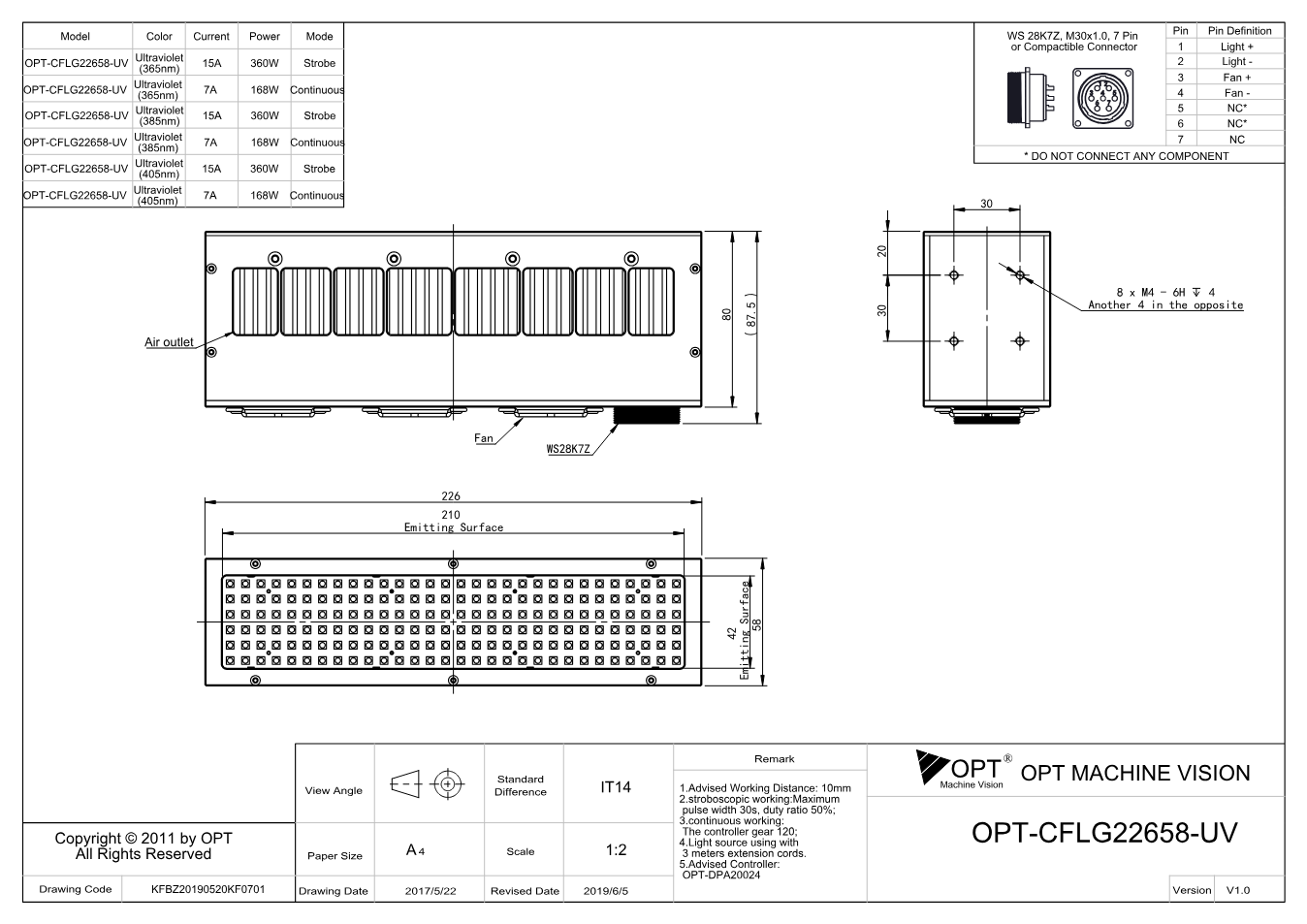

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 4 MB
- Herunterladen
Maßzeichnung OPT-CFLG22658 (V1.0) (PDF)
Technische Zeichnung · EN · 113 KB
Beschreibung
OPT-CFLG22658-UV kennzeichnet in der OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) den Produkttyp „UV-Aushärtebeleuchtung“. Zentrale Kennwerte sind Lichtfarbe UV (365 nm | 385 nm | 405 nm), Stromaufnahme 15 A | 7 A, Leistung Blitzbetrieb 360 W | 168 W Dauerbetrieb | 360 W Blitzbetrieb.
Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.
Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
