OPT
Zeilenkamera OPT-CL1-M4-L3-03
Hersteller-Artikelnummer: OPT-CL1-M4-L3-03
- Schnittstelle
- Camera Link
- Zeilenauflösung
- 4K
- Auflösung
- 4096 × 1
- Pixelgröße
- 7 µm × 7 µm
- Max. Zeilenrate
- 200 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M42 × 1
- Sensortyp
- CMOS
- Dimensionen
- 62 × 62 × 30,1 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CL1-M4-L3-03 |
|---|---|
| Sensortyp | CMOS |
| Auflösung | 4096 × 1 |
| Zeilenrate | 200 kHz |
| Maximale Zeilenrate | Mono 8: 41 kHz@2Tap, 81 kHz@4Tap, 158 kHz@8Tap, 200 kHz@10Tap |
| Pixelgröße | 7,0 µm × 7,0 µm |
| Bildausgabe | Monochrom |
| Ausgabeformate | Mono 8/10@2/4/8Tap, Mono 8@10Tap, Mono 12@2/4/6Tap |
| Dynamikumfang | 69,4 dB |
| Verstärkung | 1 dB bis 15,75 dB |
| Belichtungszeit | 1 µs bis 100 ms |
| Schnittstelle | Camera Link SDR |
| Kamerastandard | Camera Link |
| Spannungsversorgung | 12 V DC bis 24 V DC (Hirose) |
| Leistungsaufnahme | 7,0 W @ 24 V |
| Objektivanschluss | M42 × 1,0 |
| Abmessungen | 62 mm × 62 mm × 30,1 mm |
| Gewicht | 198 g |
| Temperaturbereich | Betrieb 0 °C bis 50 °C, Lagerung 0 °C bis 80 °C |
| Mono / Color | Mono |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

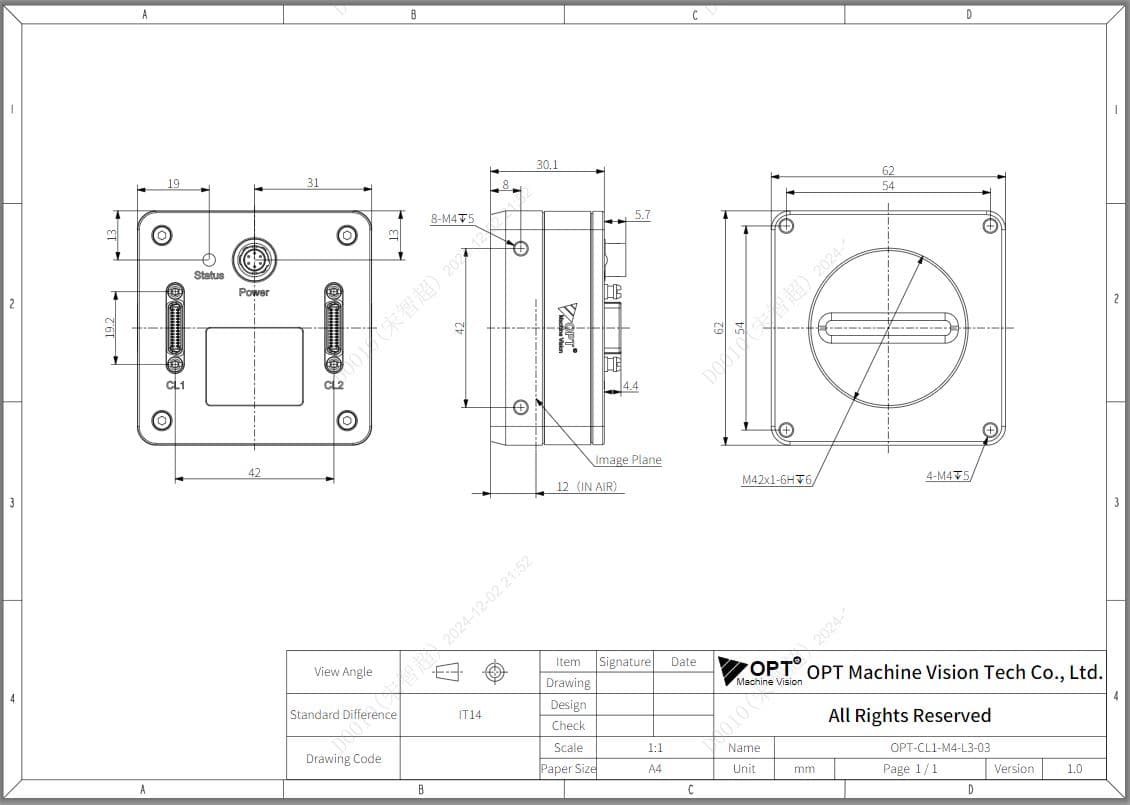

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt OPT-CL1-M4-L3-03
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-CL1-M4-L3-03 (STEP)
Technische Zeichnung · EN · 4 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 218 MB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 164 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 488 MB
- Herunterladen
L1 Series CameraLink Industrial Line Scan Camera User Manual - V1.0.0
Handbuch · EN · 975 KB
Beschreibung
OPT-CL1-M4-L3-03 gehört zur CL1-Serie industrieller Zeilenkameras von OPT Machine Vision. Der CMOS-Zeilensensor liefert 4096 × 1 Pixel (4K) bei 7,0 µm × 7,0 µm Pixelgröße und bis zu 200 kHz Zeilenrate. Die Anbindung erfolgt über Camera Link SDR (Camera Link); Objektive werden per M42 × 1,0 montiert.
Zeilenkameras der CL1-Serie eignen sich für die Inspektion von Endlosmaterial, Folien, Papier, Druck und Oberflächen bewegter Prüfteile. Datenblatt, Maßzeichnung (2D) und 3D-Modell (STEP) sowie die OPT-Software finden Sie im Downloadbereich. Für die Auslegung von Beleuchtung, Objektiv und Encoderanbindung beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
