OPT
Zeilenkamera OPT-CL1-M16-L3-04
Hersteller-Artikelnummer: OPT-CL1-M16-L3-04
Serie: CL1-Serie
- Schnittstelle
- Camera Link
- Zeilenauflösung
- 16K
- Auflösung
- 16384 × 1
- Pixelgröße
- 3,5 µm × 3,5 µm
- Max. Zeilenrate
- 50 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M72 × 0,75
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CL1-M16-L3-04 |
|---|---|
| Sensortyp | CMOS |
| Auflösung | 16384 × 1 |
| Auflösungsklasse | 16 K |
| Zeilenrate | 50 kHz |
| Pixelgröße | 3,5 µm × 3,5 µm |
| Schnittstelle | Camera Link |
| Objektivanschluss | M72×0.75 |
| Bildausgabe | Monochrom |
| Gehäusevariante | B |
| Mono / Color | Mono |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

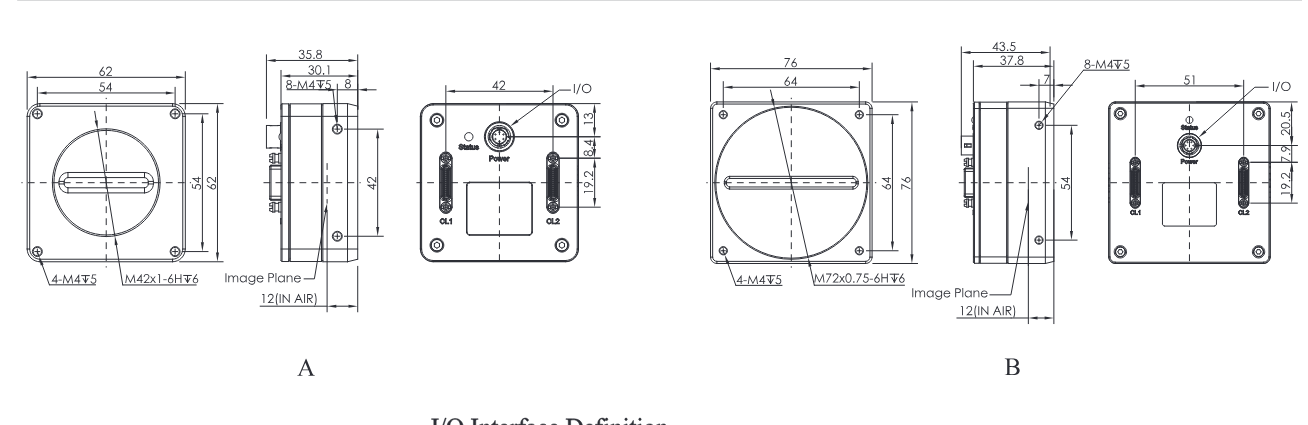

Maßzeichnung
Dokumente
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 218 MB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 164 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 488 MB
- Herunterladen
L1 Series CameraLink Industrial Line Scan Camera User Manual - V1.0.0
Handbuch · EN · 975 KB
Beschreibung
Die CL1-Serie ist OPTs Zeilenkamera-Serie mit 2K bis 16K Auflösung und GigE-, Camera-Link-, 10-GigE- (RJ45/SFP+) und CoaXPress-12-Schnittstellen. Die FPGA-Vorverarbeitung übernimmt Hell-/Dunkelfeldkorrektur, Weißabgleich, CCM und Ortskorrektur in der Kamera; Farbmodelle liefern echtes RGB, das lüfterlose Gehäuse ist vibrations- und staubfrei.
OPT-CL1-M16-L3-04: 16384 × 1 Pixel, Zeilenrate 50 kHz, Camera Link, M72×0.75, Monochrom. Das Gehäuse entspricht der Variante „B“ der Katalog-Maßzeichnung (S. 22).
Die technischen Daten sind die Katalogangaben von OPT (OPT-Katalog „Industrial Cameras 2026-2027 Rev1.0“, S. 22); das Serienhandbuch und die OPT-Software stehen im Downloadbereich. Ein Einzeldatenblatt und das STEP-Modell zu dieser Modellnummer haben wir bei OPT angefragt. Für die Auswahl von Objektiv, Beleuchtung und Schnittstellenzubehör beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
