Zeilenkamera OPT-CL1-M16-L3-01
Hersteller-Artikelnummer: OPT-CL1-M16-L3-01
- Schnittstelle
- Camera Link
- Zeilenauflösung
- 16K
- Auflösung
- 16384 × 1
- Pixelgröße
- 3,5 µm × 3,5 µm
- Max. Zeilenrate
- 50 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M72 × 0,75
- Sensortyp
- CMOS
- Dimensionen
- 76 × 76 × 37,8 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CL1-M16-L3-01 |
|---|---|
| Sensortyp | CMOS |
| Auflösung | 16384 × 1 |
| Zeilenrate | 50 kHz |
| Maximale Zeilenrate | Mono 8: 10 kHz@2Tap, 20 kHz@4Tap, 40 kHz@8Tap, 50 kHz@10Tap |
| Pixelgröße | 3,5 µm × 3,5 µm |
| Bildausgabe | Monochrom |
| Dynamikumfang | 56,6 dB |
| Belichtungszeit | 1 µs bis 100 ms |
| Schnittstelle | Camera Link SDR |
| Kamerastandard | Camera Link |
| Spannungsversorgung | 12 V DC bis 24 V DC (Hirose) |
| Leistungsaufnahme | 8,0 W @ 24 V |
| Objektivanschluss | M72 × 0,75 |
| Abmessungen | 76 mm × 76 mm × 37,8 mm |
| Temperaturbereich | 0 °C bis 50 °C |
| Zertifizierung | CE,ROHS,FCC |
| Mono / Color | Mono |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

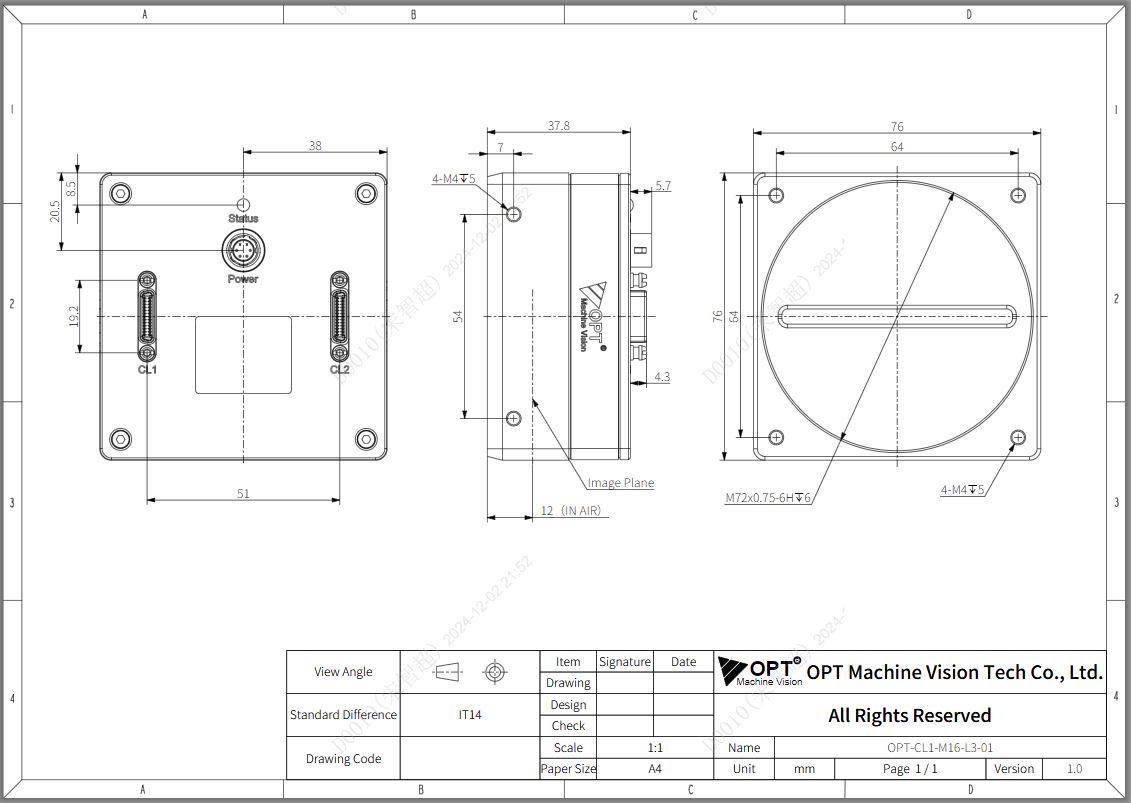

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt OPT-CL1-M16-L3-01
Datenblatt · EN · 1287 KB
- Herunterladen
3D-Modell OPT-CL1-M16-L3-01 (STEP)
Technische Zeichnung · EN · 3510 KB
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 223417 KB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 168121 KB
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 499240 KB
- Herunterladen
L1 Series CameraLink Industrial Line Scan Camera User Manual - V1.0.0
Handbuch · EN · 975 KB
Beschreibung
OPT-CL1-M16-L3-01 gehört zur CL1-Serie industrieller Zeilenkameras von OPT Machine Vision. Der CMOS-Zeilensensor liefert 16384 × 1 Pixel (16K) bei 3,5 µm × 3,5 µm Pixelgröße und bis zu 50 kHz Zeilenrate. Die Anbindung erfolgt über Camera Link SDR (Camera Link); Objektive werden per M72 × 0,75 montiert.
Zeilenkameras der CL1-Serie eignen sich für die Inspektion von Endlosmaterial, Folien, Papier, Druck und Oberflächen bewegter Prüfteile. Datenblatt, Maßzeichnung (2D) und 3D-Modell (STEP) sowie die OPT-Software finden Sie im Downloadbereich. Für die Auslegung von Beleuchtung, Objektiv und Encoderanbindung beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
