HIKROBOT

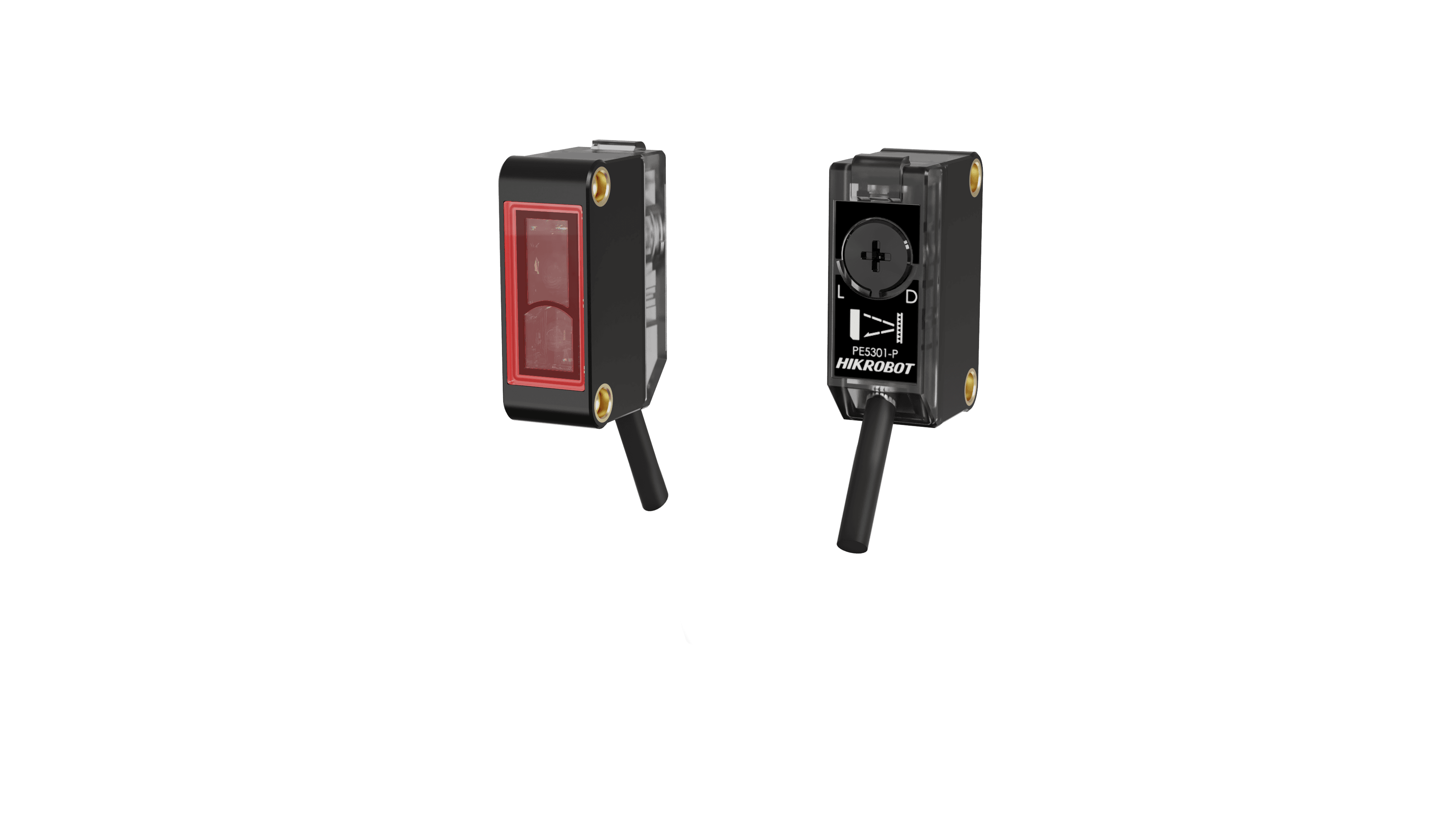

Reflexionslichtschranke MV-PE5301
Hersteller-Artikelnummer: MV-PE5301
- Sensorfunktion
- Reflexionslichtschranke
- Reichweite
- 100 – 4000 mm
- Lichtquelle
- LED
- Lichtfarbe
- Rot
- Bauform
- Quader
- Schaltausgang
- NPN
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Kabel, 2 m
- Schutzart
- IP67
In Auslaufphase - aktuell noch bestellbar
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-PE5301 |
|---|---|
| Typ | Retro-reflective sensor(4 m,Red LED,Polarizing filter,NPN) |
| Erfassungsabstand | 0.1 m bis 4 m |
| Erfassungsobjekt | Opaque object, semi-transparent object, and mirror above Φ50 mm |
| Ausgang | NPN (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 650 nm |
| Reaktionszeit | ≤ 500 µs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Versorgungsspannung | 12 VDC to 24 VDC ± 10 %, including Ripple (P-P) 10 % or less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, and overvoltage protection |
| Isolationswiderstand | 20 MΩ or more (between the terminal block for power supply and the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply and the housing) |
| Abmessungen | 20 mm × 12 mm × 31,6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Approx. 45 g (0,1 lb.) (including cable) |
| Betriebstemperatur | –25 °C bis 55 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 35 % RH bis 85 % RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange Stability indicator: green |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz to 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, and Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, and Z directions |
| Zertifizierung | CE, RoHS |
| Eingangsspannung | 12-24 V DC |
| Sensorfunktion | Reflexionslichtschranke |
| Lichtfarbe | Rot |
| Bauform | Quader |
| IO-Link | Nein |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Reflexionslichtschranke MV-PE5301
Datenblatt · EN · 729 KB
- Herunterladen
Technische Zeichnung Reflexionslichtschranke MV-PE5301
Technische Zeichnung · EN · 183 KB
- Herunterladen
Kurzanleitung Reflexionslichtschranke MV-PE5301
Kurzanleitung · EN · 663 KB
Weitere Produkte von HIKROBOT in dieser Kategorie
- Einweglichtschranke MV-PE5101
- Einweglichtschranke MV-PE5101-P
- Einweglichtschranke MV-PE5112
- Einweglichtschranke MV-PE5112-P
- Reflexionslichtschranke MV-PE5301-P
- Reflexionslichtschranke für transparente Objekte MV-PE5313
- Reflexionslichtschranke für transparente Objekte MV-PE5313-P
- Lichttaster mit Hintergrundausblendung MV-PE5501
- Lichttaster mit Hintergrundausblendung MV-PE5501-P
- Lichttaster mit Hintergrundausblendung MV-PE5502
- Lichttaster mit Hintergrundausblendung MV-PE5502-P
- Reflexionslichttaster MV-PE5602
Beschreibung
Key Feature
- Provides a clear red spot, and contains polarizing filters.
- Adapts to complex light environment with anti-interference capability.
- Immune to interference from highly reflective objects.
