HIKROBOT
Einweglichtschranke MV-PE5101
Hersteller-Artikelnummer: MV-PE5101
- Sensorfunktion
- Einweglichtschranke
- Sender / Empfänger
- Sender und Empfänger
- Reichweite
- 15000 mm
- Lichtquelle
- LED
- Lichtfarbe
- Rot
- Bauform
- Quader
- Schaltausgang
- NPN
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Kabel, 2 m
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-PE5101 |
|---|---|
| Typ | Through-beam sensor(15 m,Red LED,NPN) |
| Erfassungsabstand | 15 m |
| Erfassungsobjekt | Opaque object above Φ15 mm |
| Ausgang | NPN-NO/NC (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 660 nm |
| Reaktionszeit | ≤ 500 µs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Versorgungsspannung | 12 VDC bis 24 VDC ± 10 %, including Ripple (P-P) 10 % oder less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, und overvoltage protection |
| Isolationswiderstand | 20 MΩ oder more (between the terminal block for power supply und the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply und the housing) |
| Abmessungen | 20 mm × 12 mm × 31,6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Transmitter: approx. 45 g (0,1 lb.) (including cable) Receiver: approx. 45 g (0,1 lb.) (including cable) |
| Betriebstemperatur | –25 °C bis 55 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 35 % RH bis 85 % RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange (receiver) Stability indicator: green (receiver) Power indicator: orange (transmitter) |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz bis 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, und Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, und Z directions |
| Zertifizierung | CE, RoHS |
| Eingangsspannung | 12-24 V DC |
| Sensorfunktion | Einweglichtschranke |
| Sender / Empfänger | Sender und Empfänger |
| Lichtfarbe | Rot |
| Bauform | Quader |
| IO-Link | Nein |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

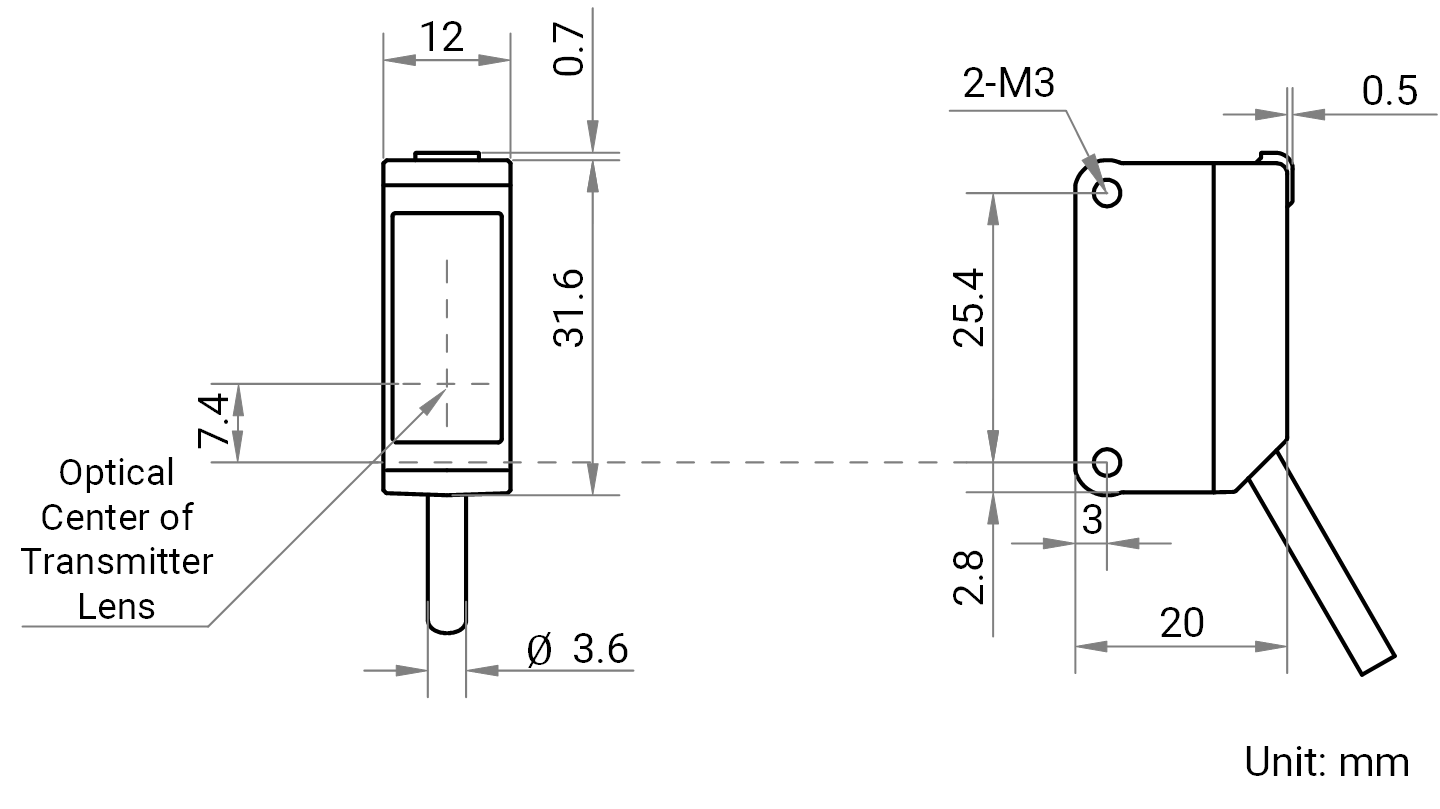

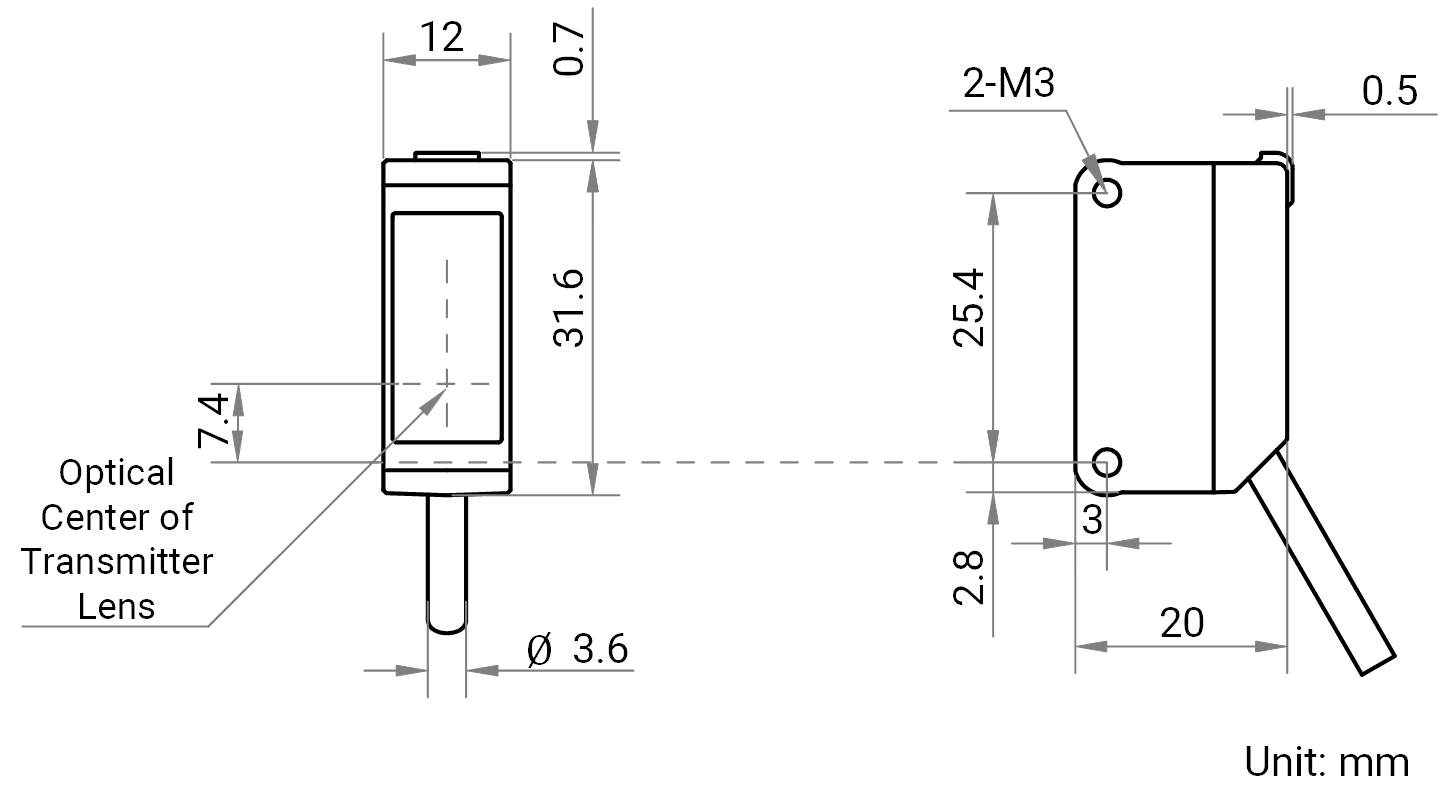

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Einweglichtschranke MV-PE5101
Datenblatt · DE · 675 KB
- Herunterladen
Technische Zeichnung Hikrobot Einweglichtschranke MV-PE5101
Technische Zeichnung · DE · 323 KB
- Herunterladen
Kurzanleitung Hikrobot Einweglichtschranke MV-PE5101
Kurzanleitung · DE · 663 KB
Beschreibung
Die Hikrobot MV-PE5101 ist eine kompakte Einweglichtschranke mit einem Schaltabstand von bis zu 15 m und einer Rot-LED (660 nm) als Lichtquelle. Dank des großflächigen roten Lichtflecks lässt sich die Ausrichtung von Sender und Empfänger schnell und sicher durchführen - ohne aufwendige Justagearbeiten. Der integrierte NPN-Schaltausgang ist zwischen Helles-Ein und Dunkles-Ein umschaltbar und damit universell für verschiedene SPS-Systeme geeignet.
Mit der Schutzklasse IP67 ist der MV-PE5101 für den Einsatz in staubigen, feuchten und industriell anspruchsvollen Umgebungen ausgelegt. Er toleriert direkte Sonneneinstrahlung bis 10.000 lux sowie Fremdlichteinflüsse durch Glühlampen bis 3.000 lux. Der Standardlochabstand von 25,4 mm und die M3-Metallbohrungen ermöglichen eine normgerechte, vibrationsfeste Montage. Kabel-Abgang mit 2 m Standardlänge.
