HIKROBOT
Einweglichtschranke MV-PE5101-P
Hersteller-Artikelnummer: MV-PE5101-P
- Sensorfunktion
- Einweglichtschranke
- Sender / Empfänger
- Sender und Empfänger
- Reichweite
- 15000 mm
- Lichtquelle
- LED
- Lichtfarbe
- Rot
- Bauform
- Quader
- Schaltausgang
- PNP
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Kabel, 2 m
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-PE5101-P |
|---|---|
| Typ | Through-beam sensor(15 m,Red LED,PNP) |
| Erfassungsabstand | 15 m |
| Erfassungsobjekt | Opaque object above Φ15 mm |
| Ausgang | PNP-NO/NC (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 660 nm |
| Reaktionszeit | ≤ 500 µs |
| Wiederholgenauigkeit (senkrecht zur Erfassungsachse) | ≤ 0.5 mm |
| Versorgungsspannung | 12 VDC bis 24 VDC ± 10 %, including Ripple (P-P) 10 % oder less |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, und overvoltage protection |
| Isolationswiderstand | 20 MΩ oder more (between the terminal block for power supply und the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply und the housing) |
| Abmessungen | 20 mm × 12 mm × 31,6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | Transmitter: approx. 45 g (0,1 lb.) (including cable) Receiver: approx. 45 g (0,1 lb.) (including cable) |
| Betriebstemperatur | –25 °C bis 55 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 35 % RH bis 85 % RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange (receiver) Stability indicator: green (receiver) Power indicator: orange (transmitter) |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz bis 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, und Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, und Z directions |
| Zertifizierung | CE, RoHS |
| Eingangsspannung | 12-24 V DC |
| Sensorfunktion | Einweglichtschranke |
| Sender / Empfänger | Sender und Empfänger |
| Lichtfarbe | Rot |
| Bauform | Quader |
| IO-Link | Nein |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

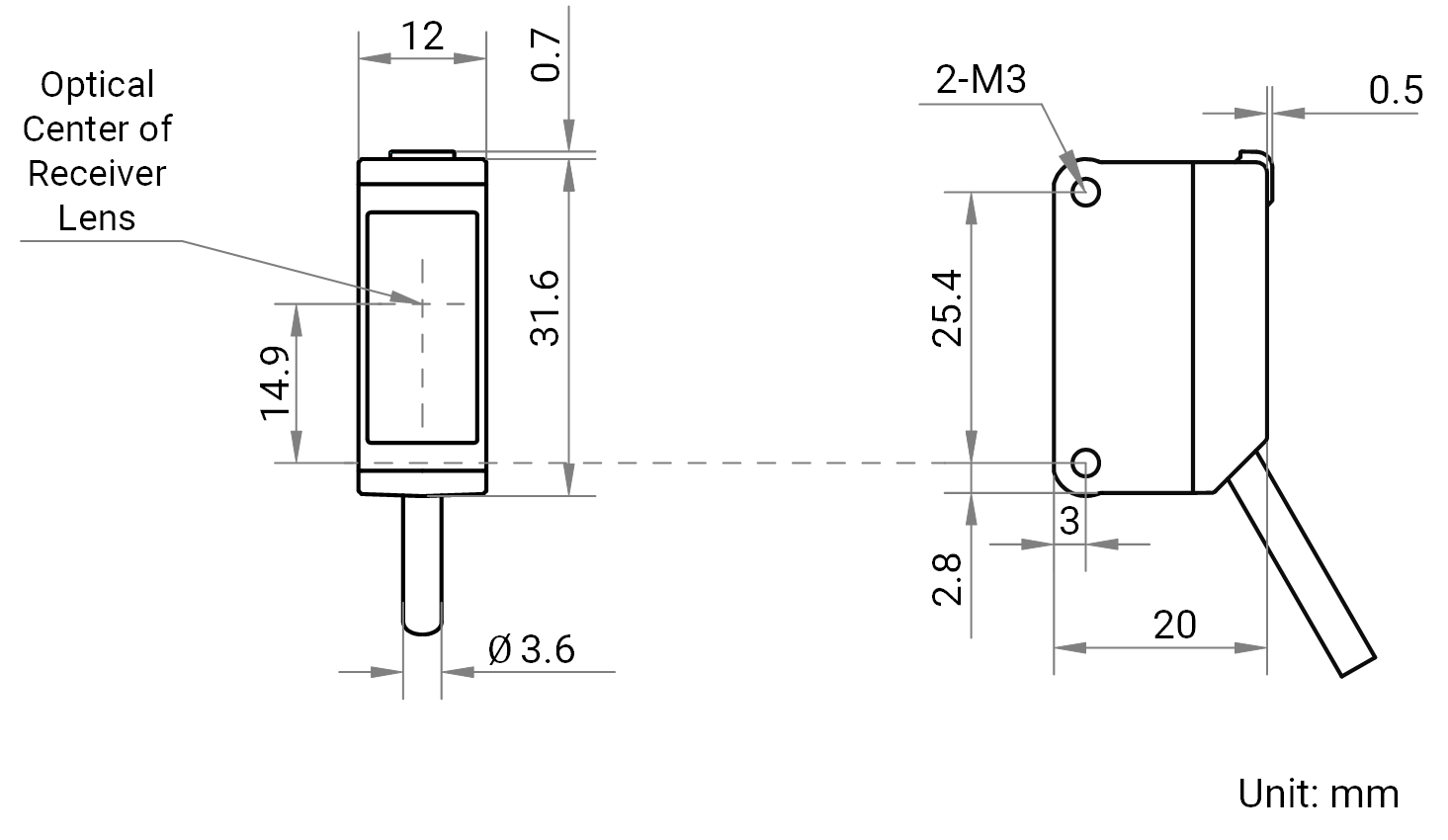

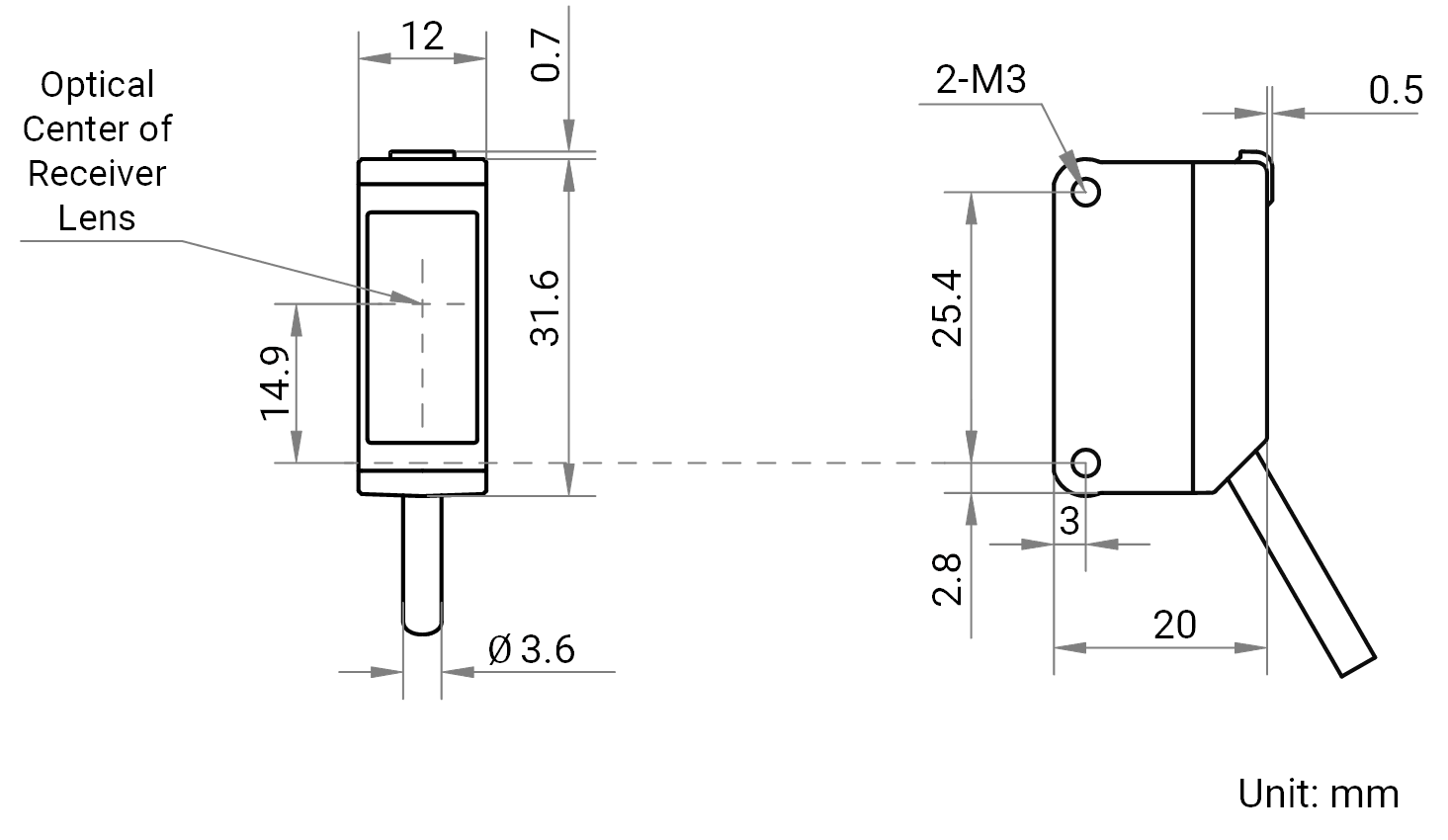

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Einweglichtschranke MV-PE5101-P
Datenblatt · DE · 675 KB
- Herunterladen
Technische Zeichnung Hikrobot Einweglichtschranke MV-PE5101-P
Technische Zeichnung · DE · 323 KB
- Herunterladen
Kurzanleitung Hikrobot Einweglichtschranke MV-PE5101-P
Kurzanleitung · DE · 663 KB
Beschreibung
Die Hikrobot MV-PE5101-P ist eine Einweglichtschranke mit 15 m Schaltabstand, Rot-LED (660 nm) und PNP-Schaltausgang. Der PNP-Ausgang ist zwischen NO und NC sowie Helles-Ein/Dunkles-Ein umschaltbar - ideal für moderne SPS-Architekturen. Die Inbetriebnahme erfolgt ohne Einstellung: Sender und Empfänger aufeinander ausrichten, anschließen und sofort betreiben.
Die Schutzart IP67 gewährleistet den zuverlässigen Betrieb auch unter Spritzwasser und in staubbelasteten Produktionsumgebungen. Die hohe Störsicherheit gegenüber elektromagnetischen Wellen und Fremdlicht macht den MV-PE5101-P zur robusten Wahl für Förderanlagen, Verpackungsmaschinen und automatisierte Montageprozesse. Betriebsspannung 12-24 V DC mit Verpolungsschutz und Überspannungsschutz.
