HIKROBOT
Objektiv MVL-LF3540M-F
Hersteller-Artikelnummer: MVL-LF3540M-F · 310101901
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k bei 5 µm µm
- Bildkreis
- Ø43,2 mm
- Abbildungsmaßstab
- 0,001 – 0,05 ×
- Brennweite
- 35 mm
- Arbeitsabstand
- 700 mm
- Anschluss
- F-Mount
- Blende
- F4.0 - F16
- Verzeichnung
- 0,46 %
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MVL-LF3540M-F |
|---|---|
| Brennweite | 35 mm |
| Zeilenauflösung | 8k |
| Empfohlene Pixelgröße | 5 µm |
| Anschluss | F-Mount |
| Auflagemaß | 46,5 mm |
| Arbeitsabstand | 700 mm – ∞ (Toleranz: ±5 mm) |
| Objekt-Bild-Abstand | 816 mm – ∞ (Toleranz: ±9 mm) |
| Abbildungsmaßstab | 0,05× – 0,001× |
| Blende | F4.0 - F16 |
| Verzeichnung | 0,46 % |
| Bildkreis | Ø43,2 mm |
| Filtergewinde | M52 × 0,75 |
| Blendensteuerung | Manuell |
| Fokuseinstellung | Manuell |
| Baulänge | 67,12 – 73,62 mm |
| Durchmesser | Ø 61 mm |
| Temperatur | –10 °C bis 50 °C |
| Zertifizierung | RoHS 2.0 |
| Mindestabstand (MOD) | 700 mm |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

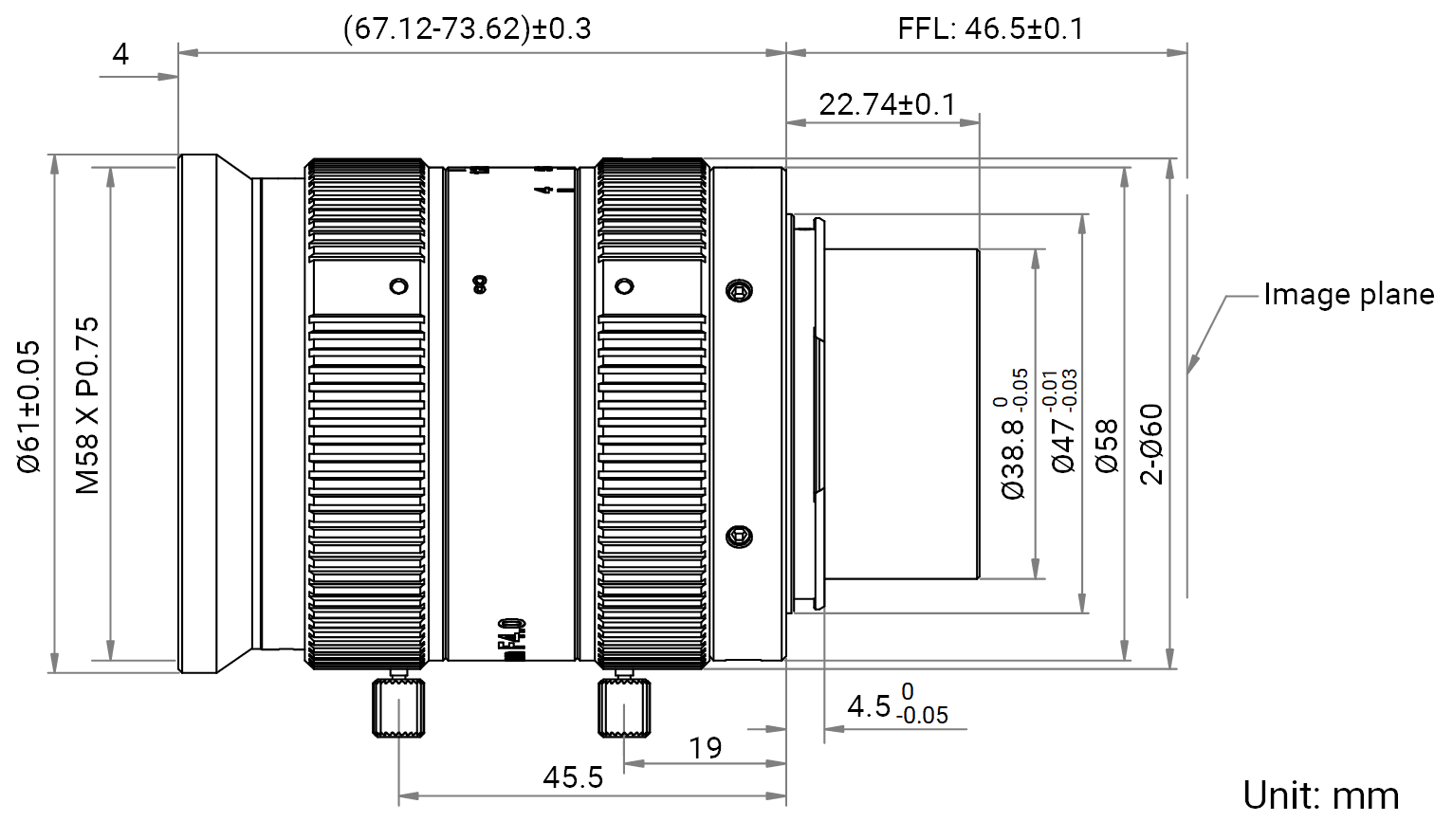

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Objektiv MVL-LF3540M-F
Datenblatt · DE · 439 KB
- Herunterladen
Technische Zeichnung HikRobot Objektiv MVL-LF3540M-F
Technische Zeichnung · DE · 16 MB
Zubehör
Weitere Produkte von HIKROBOT in dieser Kategorie
- Objektiv MVL-AF3528M-M42A
- Objektiv MVL-AF4028M-M42
- Objektiv MVL-AF5028M-M42A
- Objektiv MVL-AF5040M-M42
- Objektiv MVL-LF3040M-005-M72
- Objektiv MVL-LF3528M-F
- Objektiv MVL-LF4040M-01-M72
- Objektiv MVL-LF5040M-F
- Objektiv MVL-LF6040M-013-M72
- Objektiv MVL-LF6040M-0168V-M72
- Objektiv MVL-LF8040M-021V-M72
- Objektiv MVL-LF8040M-F
Beschreibung
Mit 35 mm Brennweite, Blende F4.0 - F16, Bildkreis Φ43.2 mm gehört das MVL-LF3540M-F zu HikRobots Großformat-Objektiv-Reihe (MOD 700 mm).
Die LF-Objektive von HikRobot sind für große Sensoren bis Vollformat (Ø43,2 mm) und Zeilenkameras mit M58-/M72-/F-Mount gerechnet. Sie kommen an 29- bis 65-Megapixel-Kameras und langen Zeilensensoren zum Einsatz.
Ob Brennweite und Bildkreis zu Ihrer Kamera und Ihrem Sichtfeld passen, rechnen wir auf Anfrage gern nach - nennen Sie uns Sensor, Objektgröße und Arbeitsabstand.
