HIKROBOT
Objektiv MVL-LF6040M-0168V-M72
Hersteller-Artikelnummer: MVL-LF6040M-0168V-M72 · 102204094
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k bei 7 µm µm
- Bildkreis
- Ø60 mm
- Abbildungsmaßstab
- 0,067 – 0,2 ×
- Brennweite
- 60 mm
- Arbeitsabstand
- 345 – 945 mm
- Anschluss
- M72
- Blende
- F4.0 - F22
- Verzeichnung
- 0,14 %
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MVL-LF6040M-0168V-M72 |
|---|---|
| Brennweite | 60 mm |
| Zeilenauflösung | 8k |
| Empfohlene Pixelgröße | 7 µm |
| Anschluss | M72 × 0,75 |
| Auflagemaß | 12 mm |
| Arbeitsabstand | 945 mm – 345 mm (Toleranz: ±5 mm) |
| Objekt-Bild-Abstand | 1020 mm – 430 mm (Toleranz: ±9 mm) |
| Abbildungsmaßstab | 0,067× – 0,2× |
| Blende | F4.0 - F22 |
| Verzeichnung | 0,14 % |
| Bildkreis | Ø60 mm |
| Filtergewinde | M39 × 0,5 |
| Blendensteuerung | Manuell |
| Fokuseinstellung | Manuell |
| Baulänge | 72,8 – 80,8 mm |
| Durchmesser | Ø 75 mm |
| Temperatur | –10 °C bis 50 °C |
| Zertifizierung | RoHS 2.0 |
| Mindestabstand (MOD) | 345 mm |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

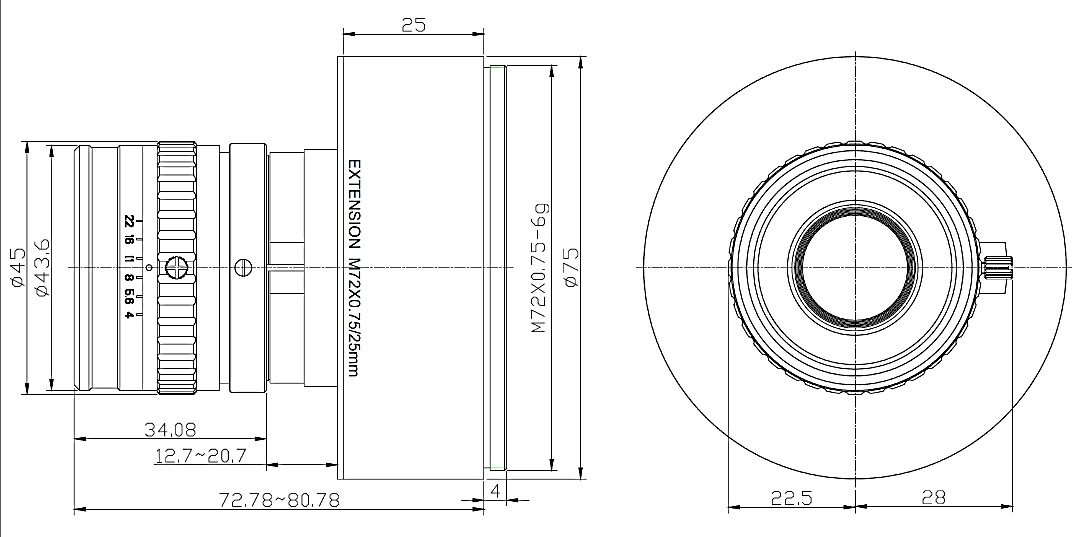

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Objektiv MVL-LF6040M-0168V-M72
Datenblatt · DE · 533 KB
- Herunterladen
Technische Zeichnung HikRobot Objektiv MVL-LF6040M-0168V-M72
Technische Zeichnung · DE · 2 MB
Zubehör
Weitere Produkte von HIKROBOT in dieser Kategorie
Beschreibung
Mit 60 mm Brennweite, Blende F4.0 - F22, Bildkreis Φ60 mm gehört das MVL-LF6040M-0168V-M72 zu HikRobots Großformat-Objektiv-Reihe (MOD 945 mm).
Die LF-Objektive von HikRobot sind für große Sensoren bis Vollformat (Ø43,2 mm) und Zeilenkameras mit M58-/M72-/F-Mount gerechnet. Sie kommen an 29- bis 65-Megapixel-Kameras und langen Zeilensensoren zum Einsatz.
Ob Brennweite und Bildkreis zu Ihrer Kamera und Ihrem Sichtfeld passen, rechnen wir auf Anfrage gern nach - nennen Sie uns Sensor, Objektgröße und Arbeitsabstand.
