HIKROBOT
Objektiv MVL-AF3528M-M42
Hersteller-Artikelnummer: MVL-AF3528M-M42 · 102203108
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Bildkreis
- Ø42 mm
- Abbildungsmaßstab
- 0,001 – 0,2 ×
- Brennweite
- 35 mm
- Arbeitsabstand
- 163 mm
- Anschluss
- M42
- Blende
- F2.8 - F16
- Verzeichnung
- 0,40 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MVL-AF3528M-M42 |
|---|---|
| Brennweite | 35 mm |
| Abbildungsmaßstab | 0,001 – 0,2 × |
| Zeilenauflösung | 4k |
| Empfohlene Pixelgröße | 7 µm |
| Max. Sensorformat | Nicht angegeben |
| Anschluss | M42 |
| Auflagemaß | 12 mm |
| Mindestobjektdistanz (MOD) | 163 mm |
| Arbeitsabstand | 163 - ∞ |
| Blende | F2.8 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | 0,40 % |
| Bildkreis | Ø42 mm |
| Filtergewinde | M58 × 0,75 |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 116 mm |
| Durchmesser | Ø 61 mm |
| Gewicht | 622 g |
| Mindestabstand (MOD) | 163 mm |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

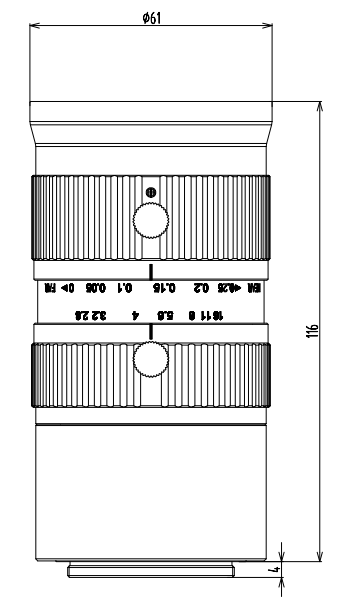

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Objektiv MVL-AF3528M-M42
Datenblatt · DE · 403 KB
- Herunterladen
Technische Zeichnung HikRobot Objektiv MVL-AF3528M-M42
Technische Zeichnung · DE · 2 MB
Zubehör
Beschreibung
MVL-AF3528M-M42 ist ein Zeilenkamera-Objektiv (M42) von HikRobot mit 35 mm Brennweite, Blende F2.8 - F16, Bildkreis Φ42 mm und MOD 163 mm.
Die AF-Objektive von HikRobot mit M42-Anschluss sind für Zeilenkameras bis 4k mit 7-µm-Pixeln gerechnet und bringen einen Bildkreis von Ø29 mm mit. Typisch für Bahnware, Druck und Oberflächeninspektion an Zeilenkameras.
Ob Brennweite und Bildkreis zu Ihrer Kamera und Ihrem Sichtfeld passen, rechnen wir auf Anfrage gern nach - nennen Sie uns Sensor, Objektgröße und Arbeitsabstand. Die technischen Daten unten stammen aus der HikRobot-Produktkonfiguration.
