HIKROBOT
Objektiv MVL-AF1828M-M42B
Hersteller-Artikelnummer: MVL-AF1828M-M42B · 102205291
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Bildkreis
- Ø30 mm
- Abbildungsmaßstab
- 0,012 – 0,105 ×
- Brennweite
- 18 mm
- Arbeitsabstand
- 150 – 1500 mm
- Anschluss
- M42
- Blende
- F2.8 - F22
- Verzeichnung
- -1,1 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MVL-AF1828M-M42B |
|---|---|
| Brennweite | 18 mm |
| Abbildungsmaßstab | 0,012 – 0,105 × |
| Zeilenauflösung | 4k |
| Empfohlene Pixelgröße | 7 µm |
| Max. Sensorformat | Nicht angegeben |
| Anschluss | M42 |
| Auflagemaß | 12 mm |
| Mindestobjektdistanz (MOD) | 150 mm |
| Arbeitsabstand | 150 - 1500 mm |
| Blende | F2.8 - F22 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -1,1 % |
| Bildkreis | Ø30 mm |
| Filtergewinde | M72 × 0,75 |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 92,16 mm |
| Durchmesser | Ø 74 mm |
| Gewicht | 438,5 g |
| Mindestabstand (MOD) | 150 mm |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

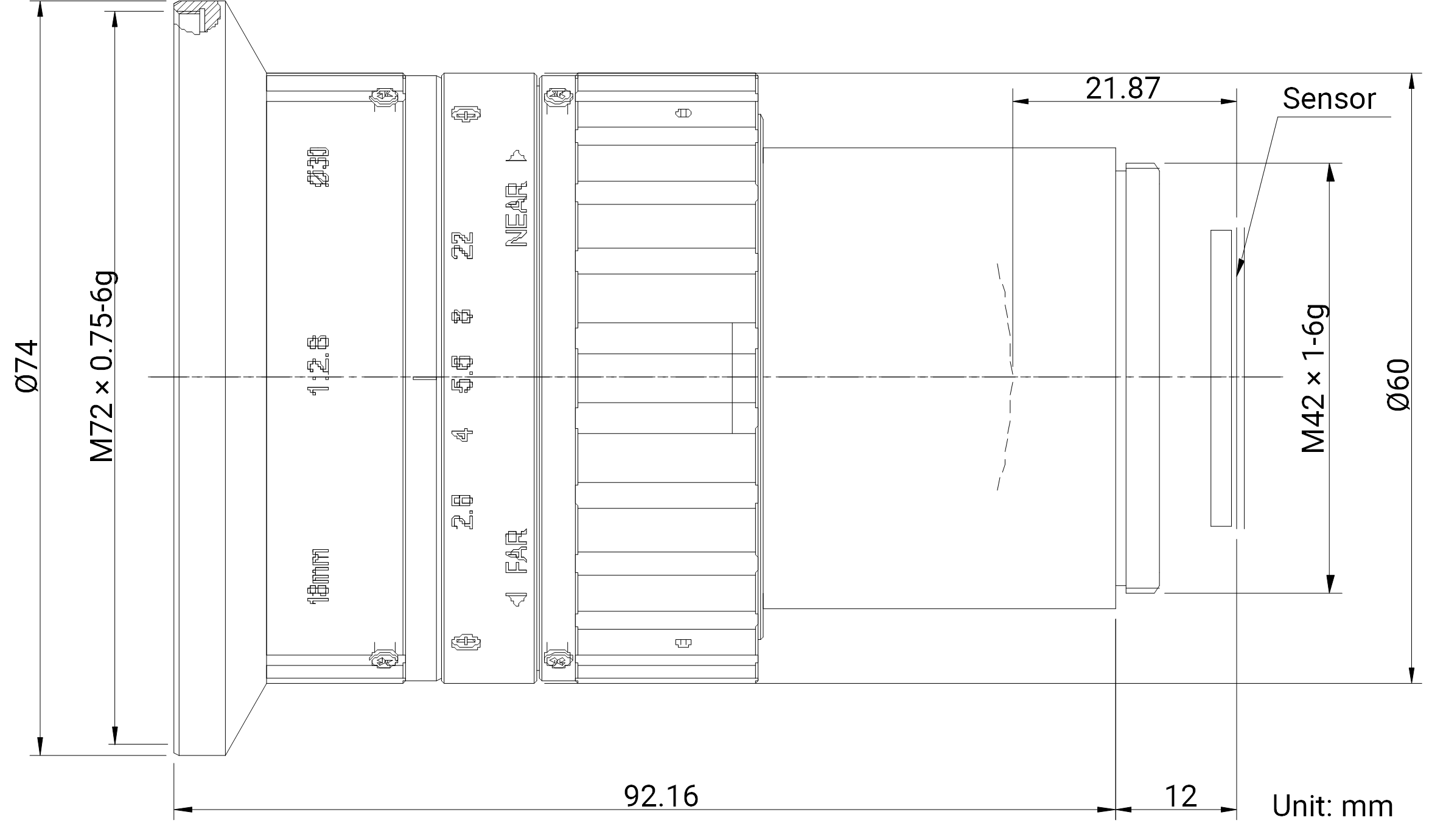

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Objektiv MVL-AF1828M-M42B
Datenblatt · DE · 555 KB
- Herunterladen
Technische Zeichnung HikRobot Objektiv MVL-AF1828M-M42B
Technische Zeichnung · DE · 699 KB
Zubehör
Beschreibung
Mit 18 mm Brennweite, Blende F2.8 - F22, Bildkreis Φ30 mm gehört das MVL-AF1828M-M42B zu HikRobots Zeilenkamera-Objektiv (M42)-Reihe (MOD 150 mm).
Die AF-Objektive von HikRobot mit M42-Anschluss sind für Zeilenkameras bis 4k mit 7-µm-Pixeln gerechnet und bringen einen Bildkreis von Ø29 mm mit. Typisch für Bahnware, Druck und Oberflächeninspektion an Zeilenkameras.
Ob Brennweite und Bildkreis zu Ihrer Kamera und Ihrem Sichtfeld passen, rechnen wir auf Anfrage gern nach - nennen Sie uns Sensor, Objektgröße und Arbeitsabstand. Die technischen Daten unten stammen aus der HikRobot-Produktkonfiguration.
