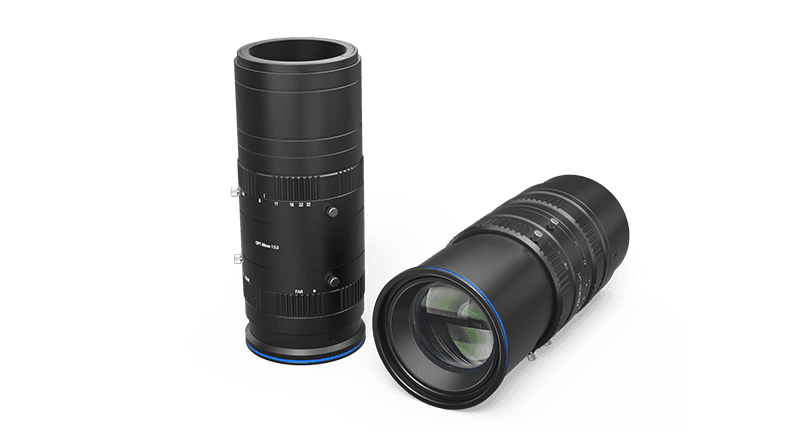

OPT-M10044-151M M72 Objektiv
Hersteller-Artikelnummer: OPT-M10044-151M
Serie: 151-MP-Festbrennweiten
- Brennweite
- 100 mm
- Anschluss
- M72
- Mindestobjektdistanz (MOD)
- 300 mm
- Blende
- F4.4 - F32
- Filtergewinde
- M80 × 0,75
- Auflösung
- 151 MP
- Fokusbereich (ab Objektivvorderseite)
- 300 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-M10044-151M |
|---|---|
| Brennweite | 100 mm |
| Einstellung | manuell |
| Blende | F4,4 – F32 |
| Bildkreis | Ø67 mm |
| Arbeitsabstand | 300 mm – ∞ |
| Auflösungsvermögen | 3,76 µm |
| Wirksamer Durchmesser vorn | 55,1 mm |
| Wirksamer Durchmesser hinten | 55,5 mm |
| Schnittweite | 26,49 mm |
| Anschluss | M72 |
| Gewicht | 1,92 kg |
| Abmessungen | 86,5 × 226 |
| Filtergewinde | M80×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Abbildungsmaßstab | 0,409 × bei WD 300 | 0,342 × bei WD 350 | 0,294 × bei WD 400 | 0,230 × bei WD 500 | 0,160 × bei WD 700 | 0,130 × bei WD 850 | 0,110 × bei WD 1000 | 0,072 × bei WD 1500 | 0,054 × bei WD 2000 |
| Verzeichnung | <0,41 % bei WD 300 | <0,07 % bei WD 500 | <0,15 % bei WD 1000 |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 19,55 mm |
| Objektivbauart | Festbrennweite |
| Max. Sensorformat | Nicht angegeben |
| Auflösung | 151 MP |
| Pixelgröße | 3,76 µm |
| Mindestobjektdistanz (MOD) | 300 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,41 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 226 mm |
| Durchmesser | Ø 86,5 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

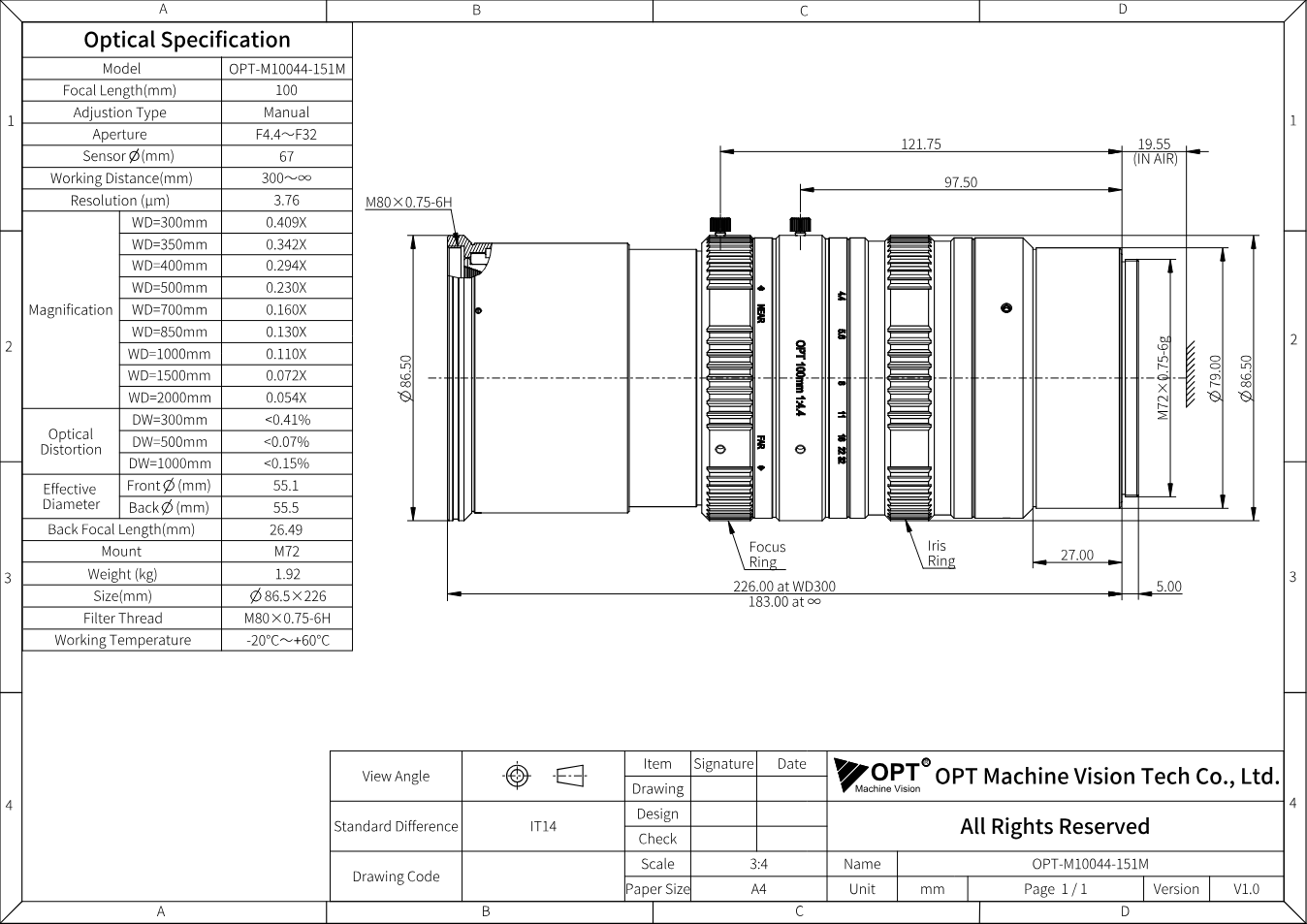

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-M10044-151M (PDF)
Datenblatt · EN · 361 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-M10044-151M
Datenblatt · EN · 2288 KB
- Datenblatt herunterladen
151-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1063 KB
Beschreibung
Das OPT-M10044-151M steht in OPTs Serie „151-MP-Festbrennweiten“ für Brennweite 100 mm, Blende F4,4 - F32, Bildkreis Ø67 mm. Weitere Eckdaten: Arbeitsabstand 300 mm - ∞, M72.
Die 151-MP-Objektive sind für Sensoren mit Ø67 mm Bildkreis und 3,76-µm-Pixeln ausgelegt - also für Kameras der 150-Megapixel-Klasse. Die schwebende Fokussierung hält die optische Leistung über den gesamten Arbeitsabstandsbereich, die Vergütung reicht von 400 bis 1000 nm. Eingesetzt werden sie in der Halbleiter- und Displayinspektion, wo ein Bild ein großes Feld mit höchster Detailauflösung erfassen muss.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
