OPT
OPT-COBR2540B C-Mount Objektiv
Hersteller-Artikelnummer: OPT-COBR2540B
Serie: Cobra Ruggedized
- Brennweite
- 25 mm
- Max. Sensorformat
- 2/3" (2,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 150 mm
- Blende
- F4
- Filtergewinde
- M25 × 0,5
- Auflösung
- 12 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 150 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COBR2540B |
|---|---|
| Brennweite | 25 mm |
| Einstellung | manuell |
| Blende | F4 |
| Bildkreis | Ø11 mm (2/3") |
| Arbeitsabstand | 150 mm – ∞ |
| Abbildungsmaßstab | 0,159 × bei WD 150 |
| Auflösungsvermögen | 2,2 µm |
| TV-Verzeichnung | <0,15 % bei WD 300 |
| Schnittweite | 16,63 mm bei WD 150 | 12,65 mm bei ∞ |
| Wirksamer Durchmesser vorn | 15,6 mm |
| Wirksamer Durchmesser hinten | 11,9 mm |
| Hauptstrahlwinkel | <5 |
| Anschluss | C-Mount |
| Gewicht | 0,05 kg |
| Abmessungen | 29 × 32,02 |
| Filtergewinde | M25×0,5-6g |
| Betriebstemperatur | -20 °C – +60 °C |
| Max. Sensorformat | 2/3" |
| Auflösung | 12 MP (von uns berechnet) |
| Pixelgröße | 2,2 µm |
| Mindestobjektdistanz (MOD) | 150 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,15 % |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Ja |
| Baulänge | 32,02 mm |
| Durchmesser | Ø 29 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

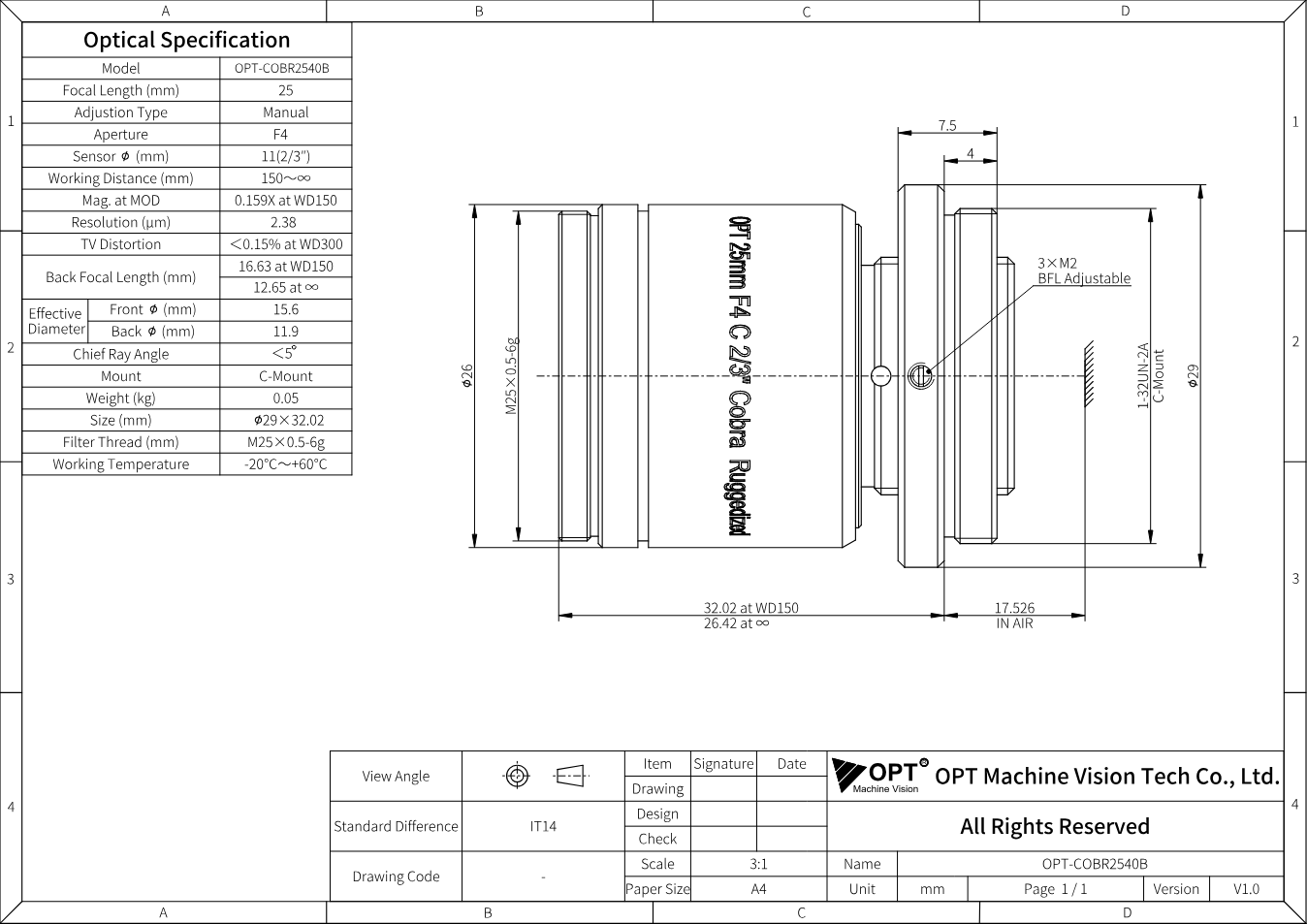

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COBR2540B (PDF)
Datenblatt · EN · 181 KB
- Herunterladen
3D-Modell OPT-COBR2540B (STEP, Grundmodell OPT-COBR2528-V1.0)
Technische Zeichnung · EN · 3518 KB
Beschreibung
Mit Brennweite 25 mm, Blende F4, Bildkreis Ø11 mm (2/3") gehört OPT-COBR2540B zur Serie „Cobra Ruggedized“ von OPT Machine Vision. Außerdem: Arbeitsabstand 150 mm - ∞, C-Mount.
Cobra Ruggedized ist die vibrationsfeste Ausführung der Cobra-Serie: feste Blende, verklebte Linsengruppen und ein Gehäuse unter Ø26 × 42,6 mm. Stöße und Dauervibration verschieben weder Fokus noch optische Achse; die Auflösung bleibt bei bis zu 200 lp/mm für Sensoren bis 2/3". Gedacht für Roboter, Fahrzeuge, Pressen und alles, was schwingt - überall, wo ein einstellbares Objektiv nach kurzer Zeit nachjustiert werden müsste.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
