OPT-COBR1680B-V1.0 Vibrationsfeste Festbrennweite
Hersteller-Artikelnummer: OPT-COBR1680B-V1.0
Serie: Cobra Ruggedized
- Brennweite
- 16 mm
- Max. Sensorformat
- 2/3" (4,17 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F8
- Filtergewinde
- M33 × 0,5
- Auflösung
- 3,3 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COBR1680B-V1.0 |
|---|---|
| Brennweite | 16 mm |
| Einstellung | manuell |
| Blende | F8 |
| Bildkreis | Ø11 mm (2/3") |
| Arbeitsabstand | 100 mm – ∞ |
| Abbildungsmaßstab | 0,131 × bei WD 100 |
| Auflösungsvermögen | 4,17 µm |
| TV-Verzeichnung | <0,002 % bei WD 300 |
| Schnittweite | 15,55 mm bei WD 100 | 13,38 mm bei ∞ |
| Wirksamer Durchmesser vorn | 24,4 mm |
| Wirksamer Durchmesser hinten | 14,0 mm |
| Hauptstrahlwinkel | <4,28° |
| Anschluss | C-Mount |
| Gewicht | Nicht angegeben |
| Abmessungen | Ø35 × 54,14 mm |
| Filtergewinde | M33×0,5-6g |
| Betriebstemperatur | -20 °C – +60 °C |
| Max. Sensorformat | 2/3" |
| Auflösung | 3,3 MP (von uns berechnet) |
| Spektralbereich | Nicht angegeben |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Ja |
| Mindestobjektdistanz (MOD) | 100 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

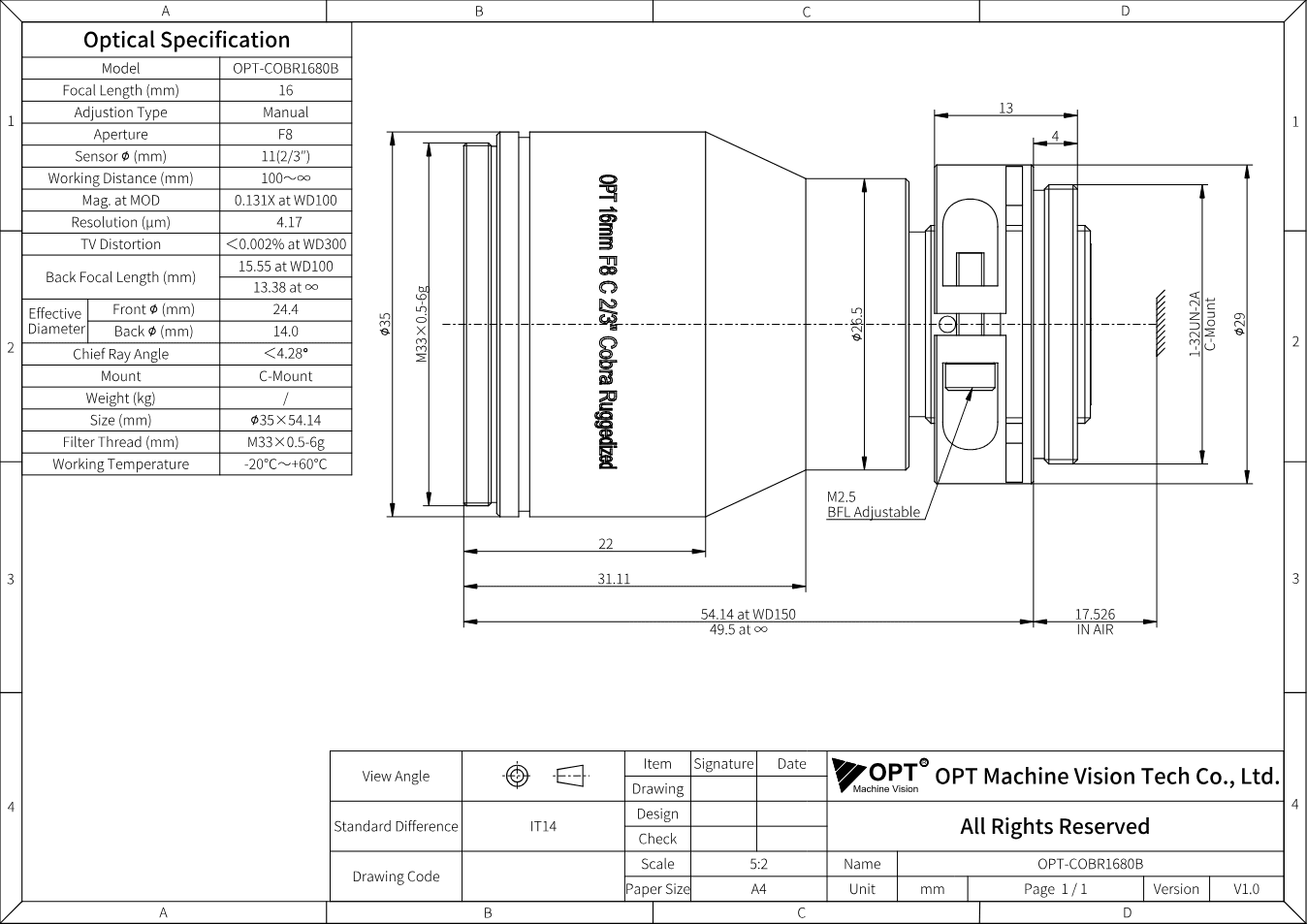

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COBR1680B-V1.0 (PDF)
Datenblatt · EN · 309 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COBR1680
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-COBR1680B-V1.0 (STEP, Grundmodell OPT-COBR1628B-V1.0)
Technische Zeichnung · EN · 4 MB
Weitere Varianten der Serie
- OPT-COBR1628B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR1640 Vibrationsfeste Festbrennweite
- OPT-COBR1640B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR1656 Vibrationsfeste Festbrennweite
- OPT-COBR1656B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR1680 Vibrationsfeste Festbrennweite
- OPT-COBR2511B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2516B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2528B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2540B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2556B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2580B-V1.0 Vibrationsfeste Festbrennweite
Beschreibung
OPT-COBR1680B-V1.0, eine vibrationsfeste Festbrennweite der Serie „Cobra Ruggedized“ von OPT, bringt Brennweite 16 mm, Blende F8, Bildkreis Ø11 mm (2/3") mit. Dazu kommen Arbeitsabstand 100 mm - ∞ und C-Mount.
Cobra Ruggedized ist die vibrationsfeste Ausführung der Cobra-Serie: feste Blende, verklebte Linsengruppen und ein robustes Gehäuse. Stöße und Dauervibration verschieben weder Fokus noch optische Achse; die Auflösung bleibt bei bis zu 200 lp/mm für Sensoren bis 2/3". Gedacht für Roboter, Fahrzeuge, Pressen und alles, was schwingt - überall, wo ein einstellbares Objektiv nach kurzer Zeit nachjustiert werden müsste.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
