OPT-COBR3528B-V1.0 Vibrationsfeste Festbrennweite
Hersteller-Artikelnummer: OPT-COBR3528B-V1.0
Serie: Cobra Ruggedized
- Brennweite
- 35 mm
- Max. Sensorformat
- 2/3" (2,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 210 mm
- Blende
- F2.8
- Filtergewinde
- M25 × 0,5
- Auflösung
- 12,0 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 210 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COBR3528B-V1.0 |
|---|---|
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F2,8 |
| Bildkreis | Ø11 mm (2/3") |
| Arbeitsabstand | 210 mm – ∞ |
| Abbildungsmaßstab | 0,161 × bei WD 210 |
| Auflösungsvermögen | 2,20 µm |
| TV-Verzeichnung | <0,20 % bei WD 350 |
| Schnittweite | 18,39 mm bei WD 210 | 12,87 mm bei ∞ |
| Wirksamer Durchmesser vorn | 15,8 mm |
| Wirksamer Durchmesser hinten | 12,0 mm |
| Hauptstrahlwinkel | <5 |
| Anschluss | C-Mount |
| Gewicht | 0,064 kg |
| Abmessungen | Ø29 × 38,24 mm |
| Filtergewinde | M25×0,5-6g |
| Betriebstemperatur | -20 °C – +60 °C |
| Max. Sensorformat | 2/3" |
| Auflösung | 12,0 MP (von uns berechnet) |
| Spektralbereich | Nicht angegeben |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Ja |
| Mindestobjektdistanz (MOD) | 210 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

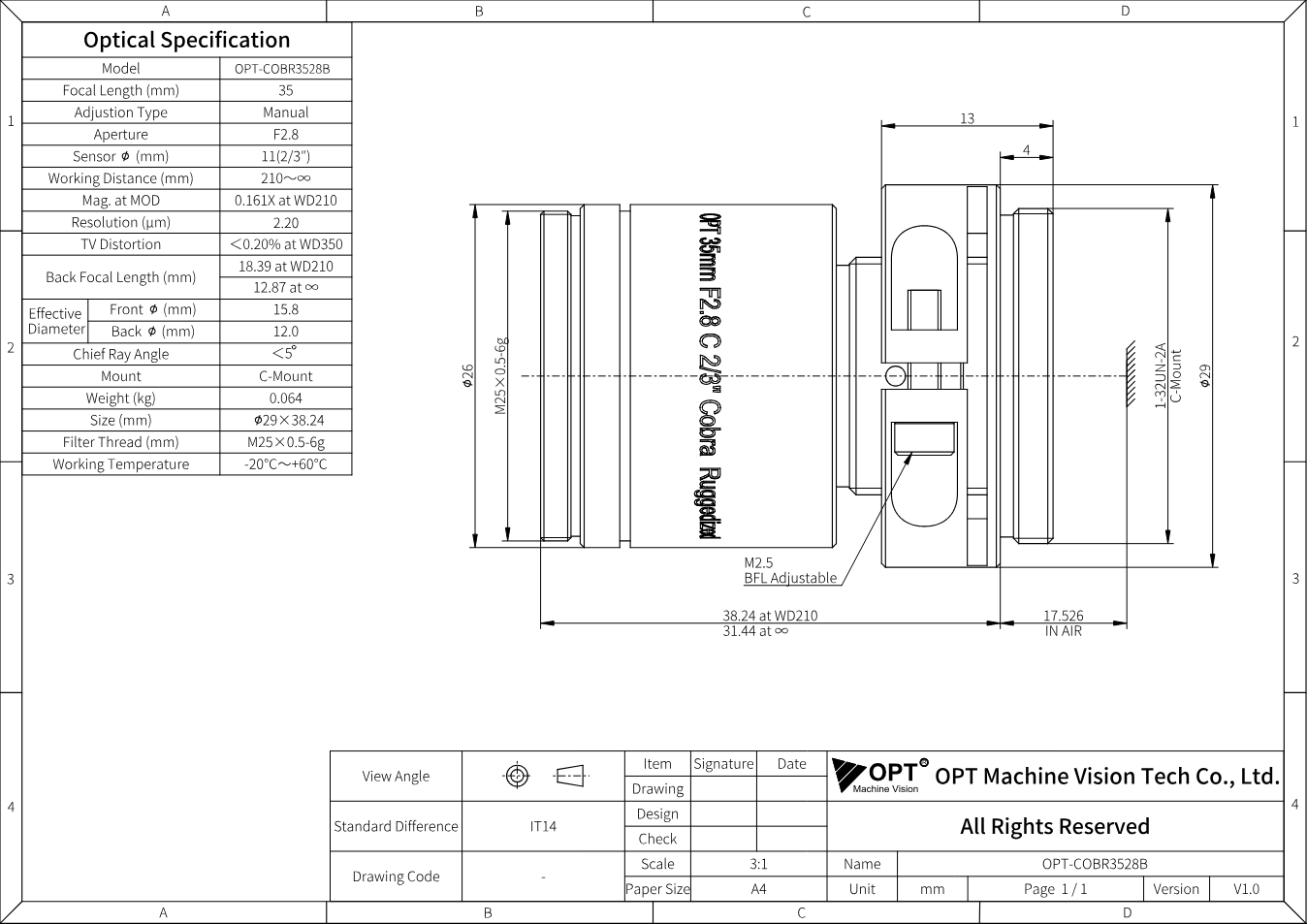

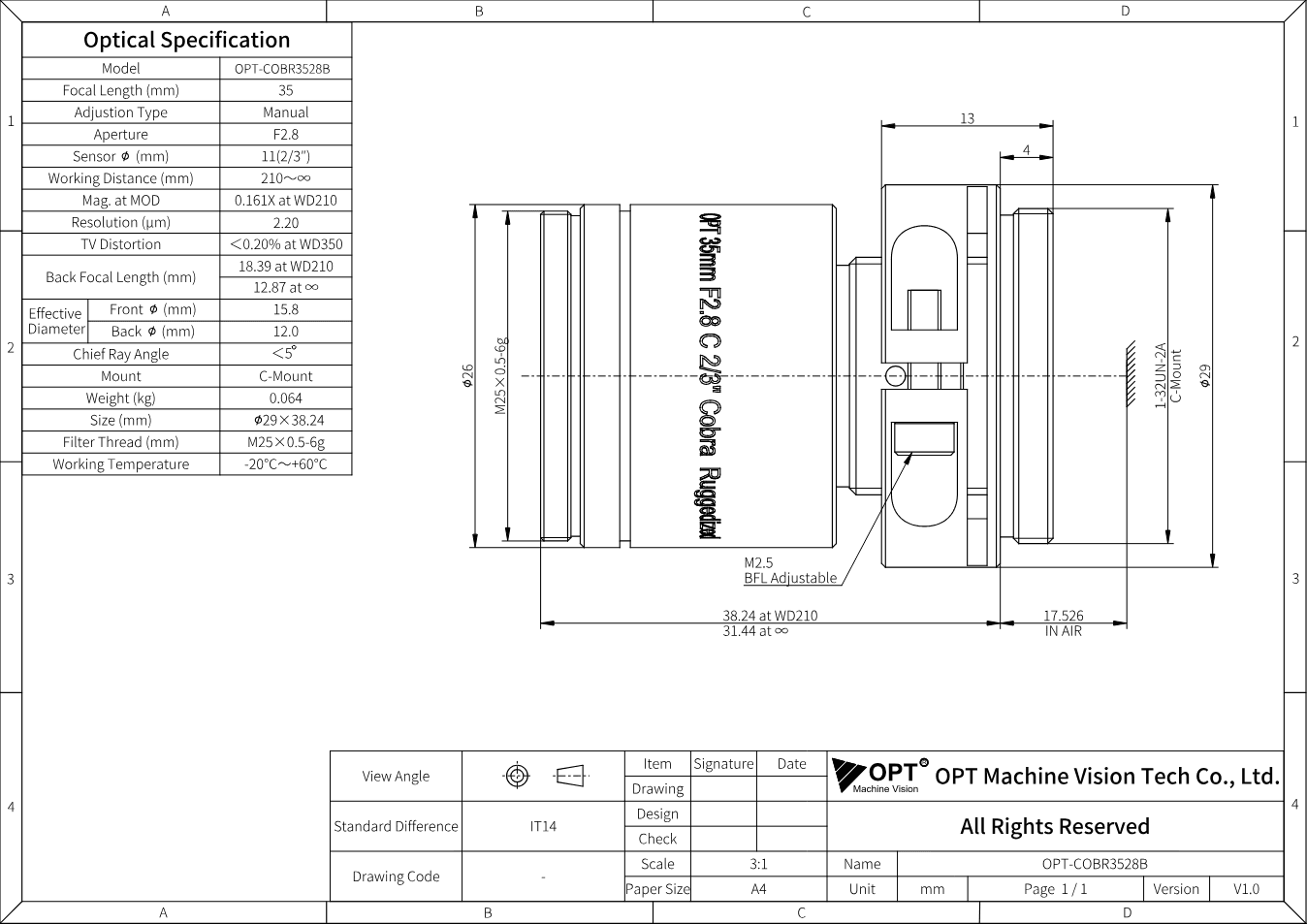

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COBR3528B-V1.0 (PDF)
Datenblatt · EN · 207 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COBR3528B
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-COBR3528B-V1.0 (STEP, Grundmodell OPT-COBR3528-V1.0)
Technische Zeichnung · EN · 4 MB
Weitere Varianten der Serie
- OPT-COBR2528B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2540B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2556B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR2580B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR3511B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR3516B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR3540B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR3556B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR3580B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR5011B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR5016B-V1.0 Vibrationsfeste Festbrennweite
- OPT-COBR5028B-V1.0 Vibrationsfeste Festbrennweite
Beschreibung
OPT-COBR3528B-V1.0, eine vibrationsfeste Festbrennweite der Serie „Cobra Ruggedized“ von OPT, bringt Brennweite 35 mm, Blende F2,8, Bildkreis Ø11 mm (2/3") mit. Dazu kommen Arbeitsabstand 210 mm - ∞ und C-Mount.
Cobra Ruggedized ist die vibrationsfeste Ausführung der Cobra-Serie: feste Blende, verklebte Linsengruppen und ein robustes Gehäuse. Stöße und Dauervibration verschieben weder Fokus noch optische Achse; die Auflösung bleibt bei bis zu 200 lp/mm für Sensoren bis 2/3". Gedacht für Roboter, Fahrzeuge, Pressen und alles, was schwingt - überall, wo ein einstellbares Objektiv nach kurzer Zeit nachjustiert werden müsste.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
Frühere Bezeichnung bei OPT: OPT-COBR3528-V1.0 („Cobra Reinforced“).
