OPT-CDF02 360°-Objektiv
Hersteller-Artikelnummer: OPT-CDF02
Serie: 360°-Sonderobjektive
- Inspektionsart
- Außeninspektion
- Prüffläche
- Außenmantel
- Objektivbauart
- Cylindrical Multi-angle Inspection Lens (45° side view)
- Prüfobjektgröße
- Ø 30 – 50 mm × 5 – 20 mm
- Sensorformat
- ab 2/3"
- Arbeitsabstand
- 20 – 45 mm
- Anschluss
- C-Mount
- Beleuchtung
- integriert (Ringlicht)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CDF02 |
|---|---|
| Objektivbauart | Mehrwinkel-Objektiv (45° Seitenansicht) |
| Sensorformat | 2/3" |
| Bildkreis | Ø6,6 mm |
| Arbeitsabstand | 20 – 45 mm |
| Blende | F6 – F16 |
| Objektgröße (Auswahlhilfe) | normal object: Ø30 mm bei depth <20 mm | Ø50 mm bei depth <5 mm; perforated object: Ø<30 mm bei depth <10 mm |
| Anschluss | C-Mount |
| Abmessungen | Ø166 × 217,2 |
| Integrierte Beleuchtung | Ja (Ringlicht im Objektivkopf) |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

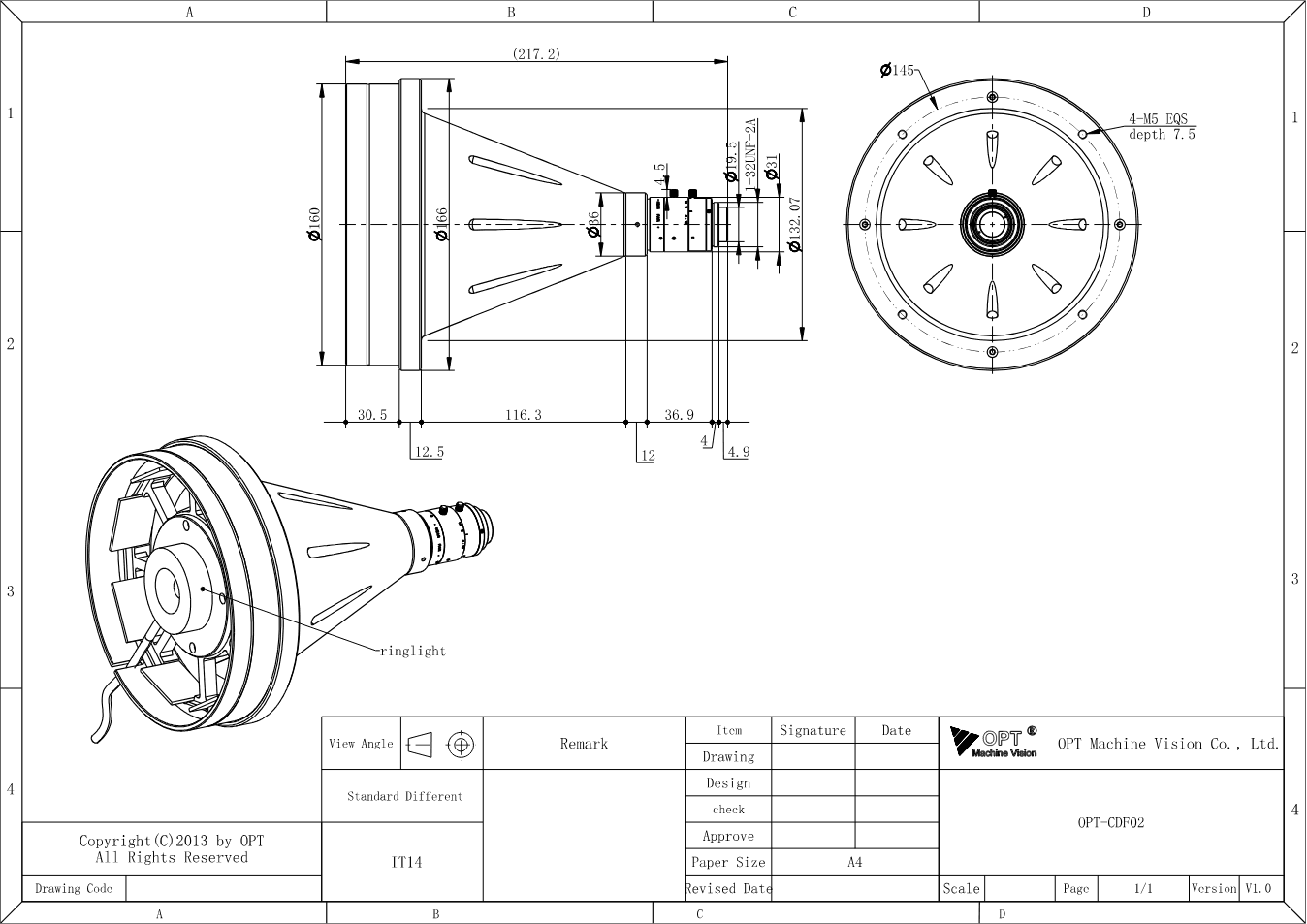

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CDF02 (PDF)
Datenblatt · EN · 175 KB
- Datenblatt herunterladen
Datenblatt OPT-CDF02 (PDF)
Datenblatt · EN
- Herunterladen
3D-Modell OPT-CDF02 (STEP)
Technische Zeichnung · EN
Beschreibung
Mit Blende F6 - F16, Bildkreis Ø6,6 mm, Arbeitsabstand 20 - 45 mm gehört OPT-CDF02 zur Serie „360°-Sonderobjektive“ von OPT Machine Vision.
Die CDF-Objektive bilden mit einer katadioptrischen Optik die Mantelfläche eines Objekts in einem einzigen Bild ab - 360° Rundumsicht mit einer Kamera statt vier. Das CDF01 blickt seitlich auf den Mantel, das CDF02 zusätzlich unter 45° auf Deckel und Innenwand. Gemacht für Flaschenhälse, Verschlusskappen, Schrauben, Gewinde und Arzneimittelbehälter.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
