OPT
OPT-CDF01 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CDF01
Serie: 360°-Sonderobjektive
- Inspektionsart
- Außeninspektion
- Prüffläche
- Außenmantel
- Objektivbauart
- 360° Side View Lens (catadioptric)
- Prüfobjektgröße
- Ø 15 – 30 mm × 12,4 – 24,7 mm
- Sensorformat
- ab 1/2"
- Arbeitsabstand
- 7 – 40 mm
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CDF01 |
|---|---|
| Objektivbauart | 360°-Rundumsicht (katadioptrisch) |
| Sensorformat | 1/2" |
| Bildkreis | Ø4,8 mm |
| Arbeitsabstand | 7 – 40 mm |
| Blende | F6 – F16 |
| Anschluss | C-Mount |
| Objektgröße (Auswahlhilfe) | Ø15 mm × 12,4 mm (WD 38,2, F16) | Ø20 × 16,5 (WD 30,6, F>12) | Ø25 × 20,6 (WD 23,0, F>10) | Ø30 × 24,7 (WD 15,3, F>8) |
| Abmessungen | Ø143 × 108,6 |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

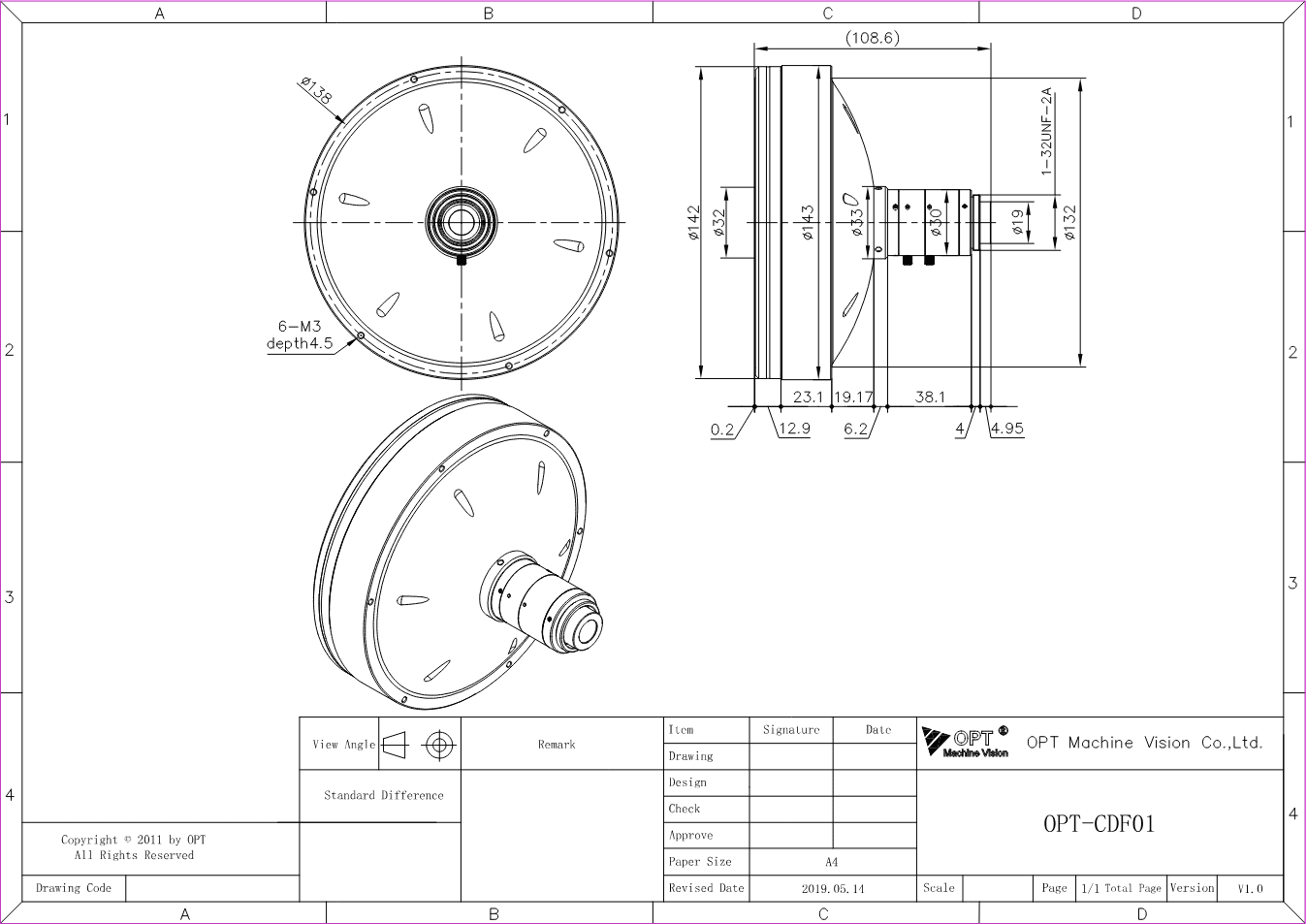

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CDF01 (PDF)
Datenblatt · EN · 91 KB
- Datenblatt herunterladen
Datenblatt OPT-CDF01 (PDF)
Datenblatt · EN
- Herunterladen
3D-Modell OPT-CDF01 (STEP)
Technische Zeichnung · EN
Beschreibung
OPT-CDF01 ist ein 360°-Objektiv aus der Serie „360°-Sonderobjektive“ von OPT: Blende F6 - F16, Bildkreis Ø4,8 mm, Arbeitsabstand 7 - 40 mm. Dazu kommen C-Mount.
Die CDF-Objektive bilden mit einer katadioptrischen Optik die Mantelfläche eines Objekts in einem einzigen Bild ab - 360° Rundumsicht mit einer Kamera statt vier. Das CDF01 blickt seitlich auf den Mantel, das CDF02 zusätzlich unter 45° auf Deckel und Innenwand. Gemacht für Flaschenhälse, Verschlusskappen, Schrauben, Gewinde und Arzneimittelbehälter.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
