HIKROBOT

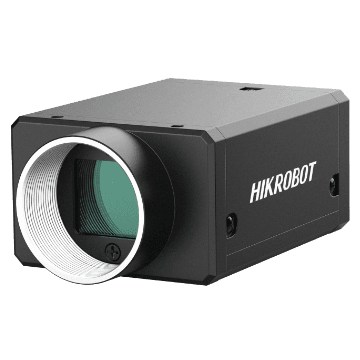

Flächenkamera MV-CH120-60VM

Hersteller-Artikelnummer: MV-CH120-60VM

Auflösung: 12,3 MP
Pixel: 4096 × 3000
Max. Bildrate: 60,2 fps
Shuttertyp: Global Shutter
Sensorformat: 1.1"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH120-60VM
Typ	12MP Area Scan Camera, Dual USB3.0, Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Stacked BSI
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1.1"
Auflösung	4096 × 3000
Max. Bildrate	60.2 fps @ 4096 × 3000 Mono 8
Dynamikbereich	75.7 dB
Signal-Rausch-Verhältnis (SNR)	42.1 dB
Gain (Verstärkung)	Hohe Sättigungskapazität: 0 dB bis 21.5 dB Hohe Empfindlichkeit: 0 dB bis 24 dB
Belichtungszeit	20 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Schnittstelle	USB 3.0, kompatibel mit USB 2.0
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich
Leistungsaufnahme	typ. 3.5 W @ 5 VDC (dual USB 3.0 interfaces provide power supply)
Objektivanschluss	C-Mount
Abmessungen	29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–10 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB 3.0 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	USB 3.0 Vision, GenICam
Zertifizierung	CE, RoHS
Eingangsspannung	9 VDC to 24 VDC, supports USB 3.0 power supply

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CH120-60VM
Datenblatt · EN · 469 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CH120-60VM
Technische Zeichnung · EN · 605 KB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Handbuch Hikrobot Flächenkamera MV-CH120-60VM
Handbuch · EN · 4 MB
Herunterladen

Beschreibung

Die Hikrobot Flächenkamera MV-CH120-60VM ist eine 12,3 MP-Flächenkamera der CH-Serie mit USB3,0-Schnittstelle. Sie basiert auf dem Stacked BSI-Sensor (CMOS, global shutter, 1,1") und liefert bis zu 60,2 fps bei 4096 × 3000 Pixeln (Pixelgröße 3,45 µm × 3,45 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, supports USB 3,0 power supply, Abmessungen 29 mm × 44 mm × 59 mm, Gewicht ca. 100 g, Schutzart IP40.
