HIKROBOT

Flächenkamera MV-CH123-10UM

Hersteller-Artikelnummer: MV-CH123-10UM · 306302405

Auflösung: 12,3 MP
Pixel: 4096 × 3000
Max. Bildrate: 31,5 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1/1.1"
Pixelgröße: 2,74 µm × 2,74 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH123-10UM
Typ	12.3MP Area Scan Camera, USB3, IMX545, Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX545
Pixelgröße	2.74 µm × 2.74 µm
Sensorgröße	1/1.1"
Auflösung	4096 × 3000
Max. Bildrate	31.5 fps @ 4096 × 3000 Mono 8
Dynamikbereich	69.4 dB
Signal-Rausch-Verhältnis (SNR)	39.4 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	Ultrakurz-Modus: 1 µs bis 2 µs Standard-Modus: 3 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB 3.0, kompatibel mit USB 2.0
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich
Leistungsaufnahme	typ. 2.1 W @ 5 VDC (USB 3.0 provides power supply)
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 80 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–10 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

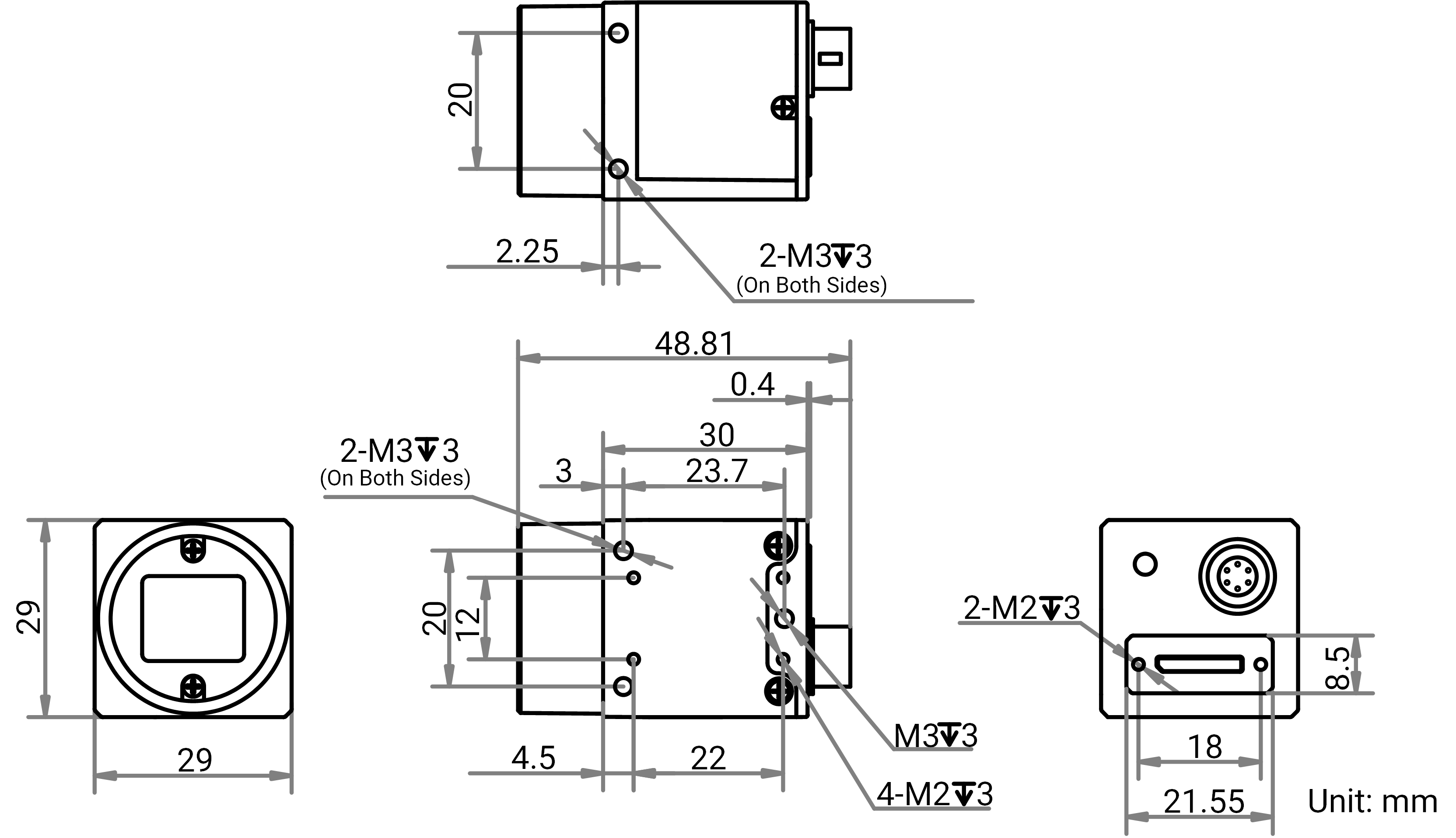

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH123-10UM
Datenblatt · EN · 528 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH123-10UM
Technische Zeichnung · EN · 6946 KB
Herunterladen
Software / Firmware V2.0.46 HikRobot Flächenkamera MV-CH123-10UM
Software / Firmware · EN · 1006 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH123-10UM
Handbuch · EN · 3739 KB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH123-10UM ist eine hochauflösende 12,3 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
