HIKROBOT

Flächenkamera MV-CH120-60UC V5

Hersteller-Artikelnummer: MV-CH120-60UC V5 · 306302552

Auflösung: 12 MP
Pixel: 4096 × 3000
Max. Bildrate: 31,3 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1.1"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH120-60UC V5
Typ	12MP Area Scan Camera, V5, Color
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Stacked BSI
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1.1"
Auflösung	4096 × 3000
Max. Bildrate	31.3 fps @ 4096 × 3000 Bayer GB 8
Dynamikbereich	67.2 dB
Signal-Rausch-Verhältnis (SNR)	44.1 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	20 µs bis 10 s
Belichtungsmodus	Global Shutter, Belichtung Aus/Einmalig/Kontinuierlich, supports TriggerWidth
Mono/Farbe	Farbe
Pixelformat	Mono 8/10/12 Bayer GB 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB 3.0, kompatibel mit USB 2.0
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, supports USB power supply
Leistungsaufnahme	typ. 2 W @ 5 VDC (USB 3.0 provides power supply)
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 80 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–10 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB 3.0 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

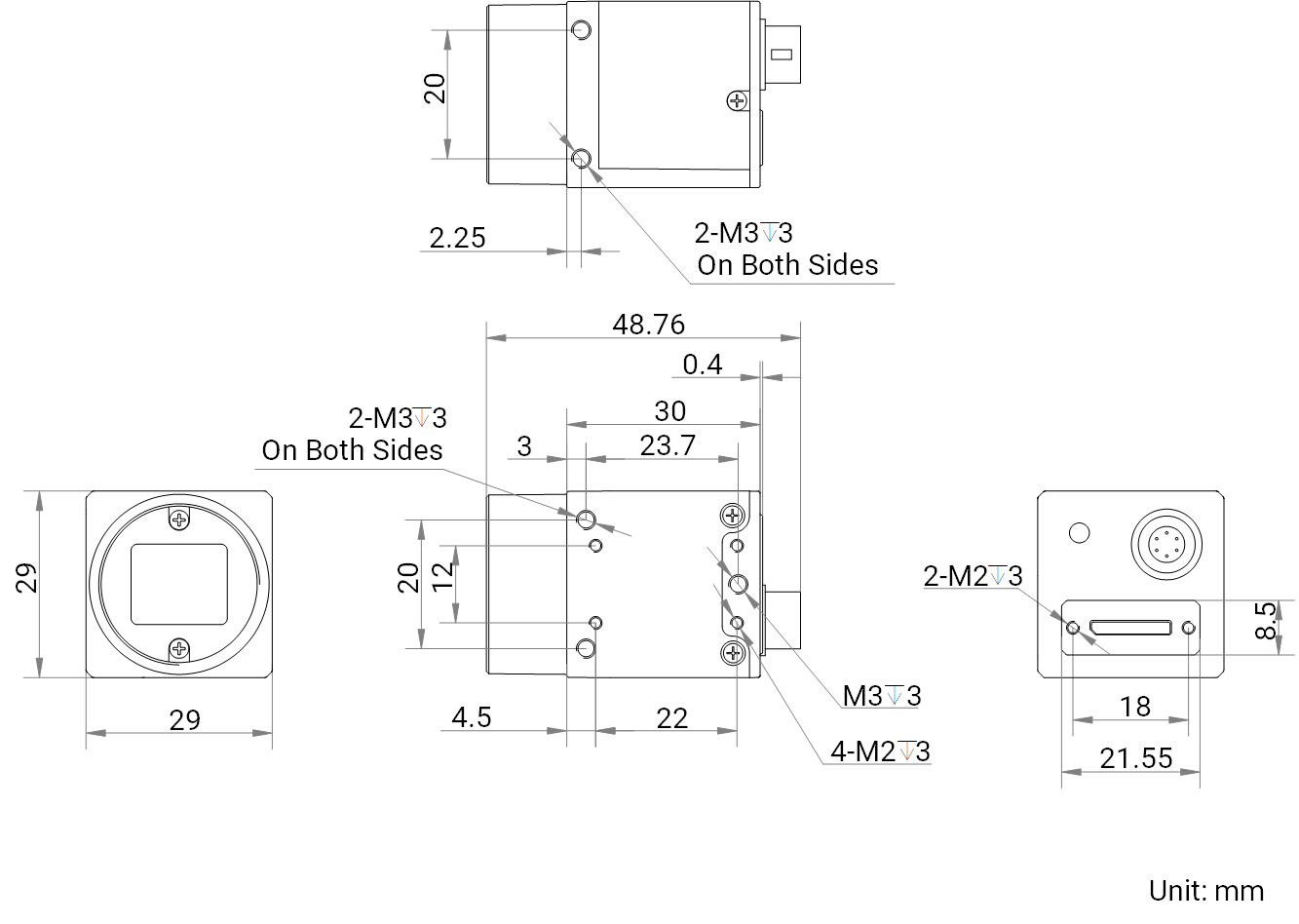

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH120-60UC V5
Datenblatt · EN · 564 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-60UC V5
Technische Zeichnung · EN · 6505 KB
Herunterladen
Software / Firmware V4.5.5 HikRobot Flächenkamera MV-CH120-60UC V5
Software / Firmware · EN · 3383 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH120-60UC V5
Handbuch · EN · 3739 KB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH120-60UC V5 ist eine hochauflösende 12 MP Farb-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
